Individuelle USB-Datenkabel Merkmale und Klassifizierung
- PRODUCT DETAIL

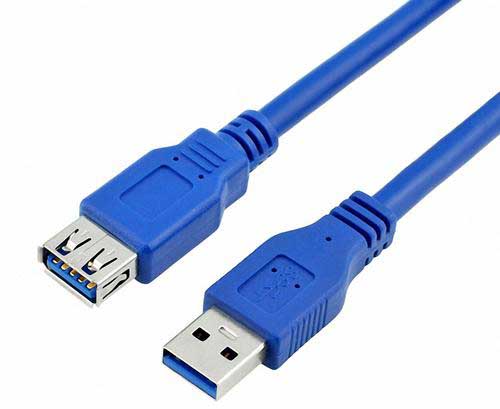

Das USB-Datenkabel wird für die Verbindung und Kommunikation zwischen dem Computer und dem externen Gerät verwendet und kann auch zum Aufladen des Mobiltelefons und zur Verbindung mit dem externen Gerät verwendet werden
Was ist ein USB-Datenkabel?
USB ist einer der am häufigsten verwendeten externen Busstandards im PC-Bereich, der für die Verbindung und Kommunikation zwischen Computern und externen Geräten verwendet wird. Die USB-Schnittstelle unterstützt Plug-and-Play- und Hot-Plug-Funktionen des Geräts. Mit der rasanten Entwicklung der Computerhardware hat die Anwendung von USB die Geschwindigkeit der Datenübertragung zwischen externen Geräten erhöht. Der größte Vorteil der Geschwindigkeitsverbesserung für Benutzer besteht darin, dass Benutzer effizientere externe Geräte verwenden können. Mit einem USB 2.0-Scanner dauert das Scannen eines 4M-Bilds beispielsweise nur etwa 0,1 Sekunden, was die Arbeitseffizienz erheblich verbessert.
Entsprechend den verschiedenen Schnittstellen und Datenleitungen unterstützt USB Geräte: Maus, Tastatur, Drucker, Scanner, Kamera, Flash-Disk, MP3-Player, Mobiltelefon, Digitalkamera, mobile Festplatte, externes optisches Diskettenlaufwerk, USB-Netzwerkkarte, ADSL-Modem, Kabelmodem und andere elektronische Produkte.
USB-Schnittstellendefinition
Rot, Weiß, Grün und Schwarz sind die Standardverdrahtungsfarben, die den Stiften 1, 2, 3 bzw. 4 entsprechen.
Die vier Drähte sind 1-Leistung, 2-Daten, 3-Daten, 4-Leistung
Die allgemeine Anordnung ist: rot, weiß, grün und schwarz von links nach rechts
Definition:
Rote USB-Stromversorgung, gekennzeichnet mit-VCC, Power, 5V, 5VSB
Weiß-USB-Datenkabel (negativ) -DATA-, USBD-, PD-, USBDT +
Grün-USB-Datenkabel (positiv) -DATA +, USBD +, PD +, USBDT +
Schwarzerdungskabel-GND, Masse
USB ist eine häufig verwendete PC-Schnittstelle mit nur 4 Kabeln, zwei Netzteilen und zwei Signalen. Es ist zu beachten, dass die positiven und negativen Pole nicht umgekehrt werden, da sonst das USB-Gerät oder der Computerchip verbrannt werden!
USB-Kabel Anforderungen:
1. Die PC-End-Schnittstelle ist die Standard-Stand A-Schnittstelle.
2. Beziehen Sie sich für die USB-Schnittstellenspezifikationen auf die detaillierten Vorschriften im USB2.0-Protokollstandard.
3. Die Schnittstelle des Mobiltelefons ist der oben genannte 10-polige MINI USB-Schnittstellenstecker. Bitte wählen Sie die passende Schnittstelle.
4. Beide Enden der Download-Leitung sind der Mobiltelefonanschluss und der PC-USB-Anschluss. Die Drahtlänge beträgt 1 Meter, der Drahtdurchmesser beträgt 3,8 mm, der Draht ist ein geschirmter Standardgitterdraht und die äußere Abdeckung und SR sind aus 75 Grad flammhemmendem PVC.
USB-Stecker-Pin-Sequenz (Stecker links, Buchse rechts):
3. USB-Stecker vom Typ Mini B und USB-Buchse vom Typ Mini B (Buchse)
Pin-Sequenz (Stecker links und Buchse rechts. Beachten Sie, dass sich die breite Seite oben befindet und der USB-Anschluss zu Ihnen zeigt):
Pin-Definition:
Packungsgröße (Buchse):
Der obige Teil ist der Inhalt der USB 2.0-Spezifikation. Der folgende Micro-USB ist eine ergänzende Spezifikation, die erst 2006 veröffentlicht wurde. Da die Schnittstellendefinition das USB 3.0-Protokoll nicht rückwärts unterstützen kann, gehört es weiterhin zum USB 2.0-Protokollpaket.
4. Micro-USB-Stecker und Buchse
Micro-USB ergänzt die Definition der Micro-USB-Schnittstelle für Mobiltelefone und tragbare Geräte, die kleiner als die Mini-USB-Schnittstelle ist.
Unter diesen sind Standard A-Typ, Standard B-Typ und Mini-B-Typ in der USB 2.0-Spezifikation definiert. Der Micro-USB
Die Spezifikation definiert und ergänzt die folgenden Definitionen:
Micro-B-Stecker und Buchse
Micro-AB-Buchse
Micro-A-Stecker
Was ist ein USB-Datenkabel?
USB ist einer der am häufigsten verwendeten externen Busstandards im PC-Bereich, der für die Verbindung und Kommunikation zwischen Computern und externen Geräten verwendet wird. Die USB-Schnittstelle unterstützt Plug-and-Play- und Hot-Plug-Funktionen des Geräts. Mit der rasanten Entwicklung der Computerhardware hat die Anwendung von USB die Geschwindigkeit der Datenübertragung zwischen externen Geräten erhöht. Der größte Vorteil der Geschwindigkeitsverbesserung für Benutzer besteht darin, dass Benutzer effizientere externe Geräte verwenden können. Mit einem USB 2.0-Scanner dauert das Scannen eines 4M-Bilds beispielsweise nur etwa 0,1 Sekunden, was die Arbeitseffizienz erheblich verbessert.
Entsprechend den verschiedenen Schnittstellen und Datenleitungen unterstützt USB Geräte: Maus, Tastatur, Drucker, Scanner, Kamera, Flash-Disk, MP3-Player, Mobiltelefon, Digitalkamera, mobile Festplatte, externes optisches Diskettenlaufwerk, USB-Netzwerkkarte, ADSL-Modem, Kabelmodem und andere elektronische Produkte.
USB-Schnittstellendefinition
Rot, Weiß, Grün und Schwarz sind die Standardverdrahtungsfarben, die den Stiften 1, 2, 3 bzw. 4 entsprechen.
Die vier Drähte sind 1-Leistung, 2-Daten, 3-Daten, 4-Leistung
Die allgemeine Anordnung ist: rot, weiß, grün und schwarz von links nach rechts
Definition:
Rote USB-Stromversorgung, gekennzeichnet mit-VCC, Power, 5V, 5VSB
Weiß-USB-Datenkabel (negativ) -DATA-, USBD-, PD-, USBDT +
Grün-USB-Datenkabel (positiv) -DATA +, USBD +, PD +, USBDT +
Schwarzerdungskabel-GND, Masse
USB ist eine häufig verwendete PC-Schnittstelle mit nur 4 Kabeln, zwei Netzteilen und zwei Signalen. Es ist zu beachten, dass die positiven und negativen Pole nicht umgekehrt werden, da sonst das USB-Gerät oder der Computerchip verbrannt werden!
Gemeinsame USB-Schnittstelle:
Von links nach rechts: Mini-USB-Stecker (Stecker vom Typ A), Mini-USB-Stecker (Stecker vom Typ B), USB-Stecker (Typ B), USB-Buchse (Buchse vom Typ A), USB-Stecker (Stecker vom Typ A) .
USB-Datenleitung Schnittstelle spec
Die Buchse des Mobiltelefons verfügt über einen 10-poligen Mini-USB-Anschluss, das Modell ist LINKTEK:
USBXN-01015-TP0X (kompatible Produkte anderer Hersteller können ebenfalls verwendet werden), die Stiftanordnung ist in Abbildung 1 dargestellt (Innenansicht):
10-polige Mini-USB-Schnittstelle Buchse Pin-Diagramm
USB-Datenleitung Schnittstellen-Definition:
Von links nach rechts: Mini-USB-Stecker (Stecker vom Typ A), Mini-USB-Stecker (Stecker vom Typ B), USB-Stecker (Typ B), USB-Buchse (Buchse vom Typ A), USB-Stecker (Stecker vom Typ A) .
USB-Datenleitung Schnittstelle spec
Die Buchse des Mobiltelefons verfügt über einen 10-poligen Mini-USB-Anschluss, das Modell ist LINKTEK:
USBXN-01015-TP0X (kompatible Produkte anderer Hersteller können ebenfalls verwendet werden), die Stiftanordnung ist in Abbildung 1 dargestellt (Innenansicht):
10-polige Mini-USB-Schnittstelle Buchse Pin-Diagramm
USB-Datenleitung Schnittstellen-Definition:
| PIN Nummer | Name | Funktionsdefinition |
| 1 | Hängend | Hängend |
| 2 | VCHG | Ladespannung |
| 3 | Hängend | Hängend |
| 4 | USB_D－ | USB data-- |
| 5 | Hängend | Hängend |
| 6 | USB_D+ | USB data-+ |
| 7 | Hängend | Hängend |
| 8 | Hängend | Hängend |
| 9 | Hängend | Hängend |
| 10 | GND | Boden |
USB-Kabel Anforderungen:
1. Die PC-End-Schnittstelle ist die Standard-Stand A-Schnittstelle.
2. Beziehen Sie sich für die USB-Schnittstellenspezifikationen auf die detaillierten Vorschriften im USB2.0-Protokollstandard.
3. Die Schnittstelle des Mobiltelefons ist der oben genannte 10-polige MINI USB-Schnittstellenstecker. Bitte wählen Sie die passende Schnittstelle.
4. Beide Enden der Download-Leitung sind der Mobiltelefonanschluss und der PC-USB-Anschluss. Die Drahtlänge beträgt 1 Meter, der Drahtdurchmesser beträgt 3,8 mm, der Draht ist ein geschirmter Standardgitterdraht und die äußere Abdeckung und SR sind aus 75 Grad flammhemmendem PVC.
Entsprechend der Schnittstelle
USB-Buchse, USB-Stecker, USB-Druckkabel, MINI USB, Micro-USB

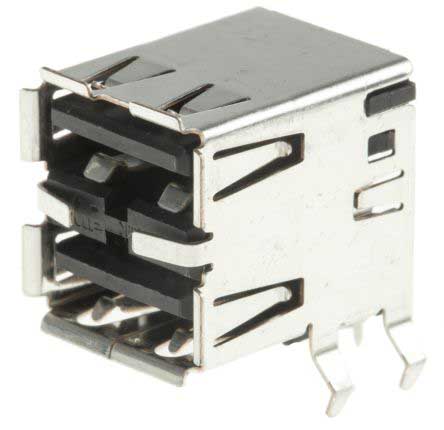

1. Typ A USB-Stecker und A Typ USB-Buchse (Buchse)
USB-Buchse, USB-Stecker, USB-Druckkabel, MINI USB, Micro-USB
1. Typ A USB-Stecker und A Typ USB-Buchse (Buchse)
USB-Stecker-Pin-Sequenz (Stecker links, Buchse rechts):
| Nummerierung | Definition | Farberkennung |
| 1 | VBUS | rot |
| 2 | D- | Weiß |
| 3 | D+ | Grün |
| 4 | GND | schwarz |
USB-Paketgröße (Single-PIN-Buchse):
2. Typ B USB-Stecker und Typ B USB-Buchse (Buchse)
3. USB-Stecker vom Typ Mini B und USB-Buchse vom Typ Mini B (Buchse)
Pin-Sequenz (Stecker links und Buchse rechts. Beachten Sie, dass sich die breite Seite oben befindet und der USB-Anschluss zu Ihnen zeigt):
| Nummerierung | Definition | Farberkennung |
| 1 | VBUS | Rot |
| 2 | D- | Weiß |
| 3 | D + | verbunden |
| 4 | ID | nicht |
| 5 | GND | Schwarz |
Packungsgröße (Buchse):
4. Micro-USB-Stecker und Buchse
Micro-USB ergänzt die Definition der Micro-USB-Schnittstelle für Mobiltelefone und tragbare Geräte, die kleiner als die Mini-USB-Schnittstelle ist.
Unter diesen sind Standard A-Typ, Standard B-Typ und Mini-B-Typ in der USB 2.0-Spezifikation definiert. Der Micro-USB
Die Spezifikation definiert und ergänzt die folgenden Definitionen:
Micro-B-Stecker und Buchse
Micro-AB-Buchse
Micro-A-Stecker
