Prozess Produktion und Klassifizierung von Kabelbaeumen

Product Item: Prozess Produktion und Klassifizierung von Kabelbaeumen
Category: Kabelbaum
Die erste Station der Kabelbaumherstellung ist der Drahtschneideprozess. Die Genauigkeit des Schneidprozesses steht in direktem Zusammenhang mit dem gesamten Produktionsplan. Sobald ein Fehler auftritt, insbesondere wenn die Öffnungsgröße zu kurz ist, werden alle Stationen nachgearbeitet, was Zeit und Mühe kostet, um die Produktionseffizienz zu beeinträchtigen.

  • PRODUCT DETAIL
Die erste Station der Kabelbaumherstellung ist der Drahtschneideprozess. Die Genauigkeit des Schneidprozesses steht in direktem Zusammenhang mit dem gesamten Produktionsplan. Sobald ein Fehler auftritt, insbesondere wenn die Öffnungsgröße zu kurz ist, werden alle Stationen nachgearbeitet, was Zeit und Mühe kostet, um die Produktionseffizienz zu beeinträchtigen.

Die zweite Station nach dem Drahtschneiden ist der Crimpvorgang. Bestimmen Sie die Crimpparameter gemäß dem in der Zeichnung geforderten Klemmentyp, erstellen Sie die Crimp-Bedienungsanleitung, geben Sie in den Prozessdokumenten die Notwendigkeit besonderer Anforderungen an und schulen Sie die Bediener.

Dann kommt der Vorinstallationsprozess. Zunächst müssen wir das Betriebshandbuch für den Vormontageprozess vorbereiten. Um die Gesamteffizienz der Montage zu verbessern, muss der komplexe Kabelbaum mit Vormontagestationen ausgestattet sein. Wenn das vorinstallierte Teil weniger zusammengebaut ist oder der Kabelweg der Montage nicht zumutbar ist, erhöht sich die Arbeitsbelastung des allgemeinen Monteurs.


Der letzte Schritt ist der Endmontageprozess. Entsprechend der von der Produktentwicklungsabteilung entworfenen Montageplattform, der Werkzeugausrüstung und den Materialboxspezifikationen. Fügen Sie die Seriennummern aller Montagehüllen und Zubehörteile in die Materialbox ein, um die Montageeffizienz zu verbessern.
Der Inhalt und die Qualität der elektronischen Technologie des Fahrzeugkabelbaums im Auto sind nach und nach zu einem wichtigen Index für die Bewertung der Fahrzeugleistung geworden. Automobilhersteller sollten besonders auf die Auswahl der Kabelbäume achten, und es ist auch erforderlich, den Prozess und die Herstellung von Kabelbäumen für Kraftfahrzeuge zu verstehen.

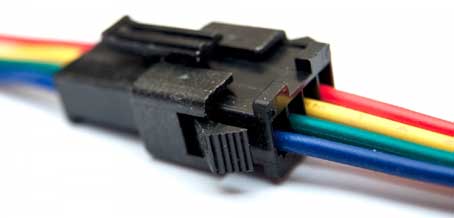

Kabelbaum Crimp Vorgang

Kabelbaum Klassifizierung
Entsprechend den verschiedenen Strukturen ist es in Kabelbaum mit voller Auslastung, Kabelbaum mit teilweiser Auslastung und Verbindungssystem unterteilt. Entsprechend den verschiedenen Servicemethoden wird es in verlustbringende Kabelbäume und wartende Kabelbäume unterteilt (siehe zufälliges Service-System). Entsprechend der Anzahl der Lastquellen des Dienstes wird es in einen Kabelbaum mit unendlicher Lastquelle und einen Kabelbaum mit begrenzter Lastquelle unterteilt.

In dem Telekommunikationssystem ist die Ausrüstung, die direkt für die Kommunikation zwischen Benutzern verwendet wird, meistens ein unbegrenztes Lastquellenverlustsystem mit voller Auslastung. Die Ausrüstung, die zur Steuerung des Verbindungsprozesses von Kommunikationsgeräten verwendet wird, ist meist ein System zur vollständigen Auslastung des Wartesystems mit unendlicher Lastquelle. Wenn die Anzahl der Lastquellen im Verhältnis zur Kapazität des Kabelbaums nicht sehr groß ist, wird im Allgemeinen ein System mit voller Auslastung oder ein System mit teilweiser Auslastung mit begrenzten Lastquellen verwendet.

Entsprechend dem Anrufverhalten der Lastquelle, dh ob der Benutzer nach einem fehlgeschlagenen Anruf einen neuen Anrufversuch unternimmt, kann der Kabelbaum in ein System für wiederholte Anrufe und ein System für nicht wiederholte Anrufe unterteilt werden. Das eigentliche Kommunikationssystem hat wiederholte Anrufe, und das nicht wiederholte Anrufsystem ist eine Annäherung an das System für wiederholte Anrufe.

Vorinstallation Prozess des Stromkabel Baums

1) Vollständige Nutzung des Kabelbaums. Wenn ein Wartungsgerät (Kofferraum oder Schlüssel) im Kabelbaum von einer Lastquelle in der von ihm versorgten Lastquellengruppe verwendet werden kann, wird ein solcher Kabelbaum als voll ausgelasteter Kabelbaum bezeichnet.
Wie in Abbildung 2 gezeigt: Die Schritt-für-Schritt-Schalttafel verfügt über 100 Erstlastquellengruppen, und die 10 ausgehenden Leitungen ihrer Lichtbögen werden entsprechend an 10 Erstgruppenselektoren gemultiplext, um einen Kabelbaum mit voller Auslastung zu bilden. Jedes Servicegerät im Kreis kann von jeder Lastquelle in der von ihm bedienten Lastquellengruppe verwendet werden.
2) Teilweise Nutzung des Kabelbaums. Wenn eine Lastquelle in der Lastquellengruppe nur einen Teil der Servicefunktionen im Kabelbaum verwenden kann, wird ein solcher Kabelbaum als Teilauslastungskabelbaum bezeichnet. Der Teilauslastungskabelbaum unterteilt die Lastquelle in mehrere Untergruppen und führt eine Mehrfachverbindung zwischen den Auslassleitungen der Lastgruppe durch. Diese Struktur kann durch das in der folgenden Abbildung gezeigte Beispiel beschrieben werden.

Beispiel für eine vollständige Nutzung des Kabelbaums


Beispiel eines Teilnutzungsgurtes
Die obige Abbildung unterteilt 100 Lastquellen (den ersten Vorwähler im schrittweisen Schalter) in zwei Lastquellengruppen, und der erste und der zweite Schritt der ersten Gruppe werden entsprechend mit den ersten Gruppenwählern 1 und 2 gemultiplext. Der erste und der zweite Schritt der zweiten Gruppe werden entsprechend zu den Selektoren 11 und 12 der ersten Gruppe gemultiplext. Die 3. bis 10. Ausgänge der beiden Gruppen werden alle entsprechend an den ersten Gruppenwähler 3 bis 10 gemultiplext. Aus der Abbildung ist ersichtlich, dass der erste Gruppenwähler 1, 2 (Servicegerät 1, 2) nur von der ersten Gruppenlastquelle verwendet werden kann. Der erste Gruppenwähler 11, 12 kann nur von der zweiten Untergruppe von Lastquellen verwendet werden. Die 3-10 der ersten Auswahlgruppe können für die gesamte Lastquellengruppe verwendet werden.
Die Verkehrslastkapazität des Teilauslastungskabels ist niedriger als die Vollauslastungskabel bei gleicher Kabelbaumkapazität. Die Verkehrslastkapazität oder die Anrufverlustrate hängen von der Auslastung und der Methode der erneuten Verbindung nach Produkt ab. Unter der gleichen Bedingung, dass die Kapazität des Kabelbaums und die Anrufverlustrate gleich sind, kann eine gute Multiplexstruktur die Lastkapazität des Kabelbaums verbessern. Je höher die Auslastung, desto näher liegt die Effizienz des Kabelbaums am voll ausgelasteten Kabelbaum.
