Características de los conectores de cables y medidas de control de calidad del montaje

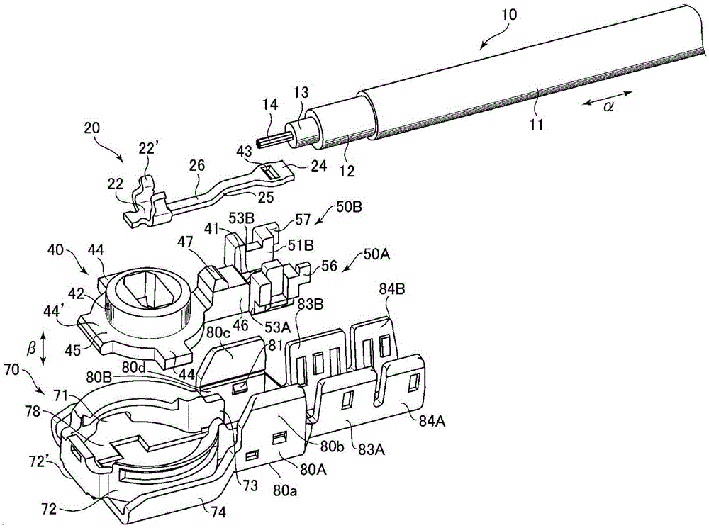

El propósito del conector de cable
Los conectores de cable se utilizan principalmente para transmitir datos, audio, video y otros equipos de comunicación. Varios tipos de conmutadores digitales controlados por programas, conexión interna de equipos de transmisión óptica y transmisión de señales entre cuadros de distribución, utilizados para transmitir datos, audio, video y otros equipos de comunicación. La funda está hecha de materiales ignífugos con alto factor de seguridad. Adopta tecnología avanzada para hacer que el cable tenga un buen retardante de llama y anti uniformidad. Los cables de varios núcleos hacen que la instalación de racks sea más cómoda.
Preparación antes de procesar el conector del cable
Compruebe las herramientas necesarias: (Báscula, llave Allen, grifo, lima para tablas, sierra de mano, hoja o cuchillo de electricista, tijeras especiales de metal, martillo, tela de esmeril, alicates de punta fina, alicates para boquillas, alicates de alambre, destornillador, cepillo de cobre, herramientas especiales de instalación).
Medidas de control de calidad de montaje para conectores de cable
En el montaje de productos electrónicos, los conectores de cable se utilizan ampliamente. Es un producto clave para garantizar la exactitud y confiabilidad de la transmisión de señales eléctricas. Existen muchos tipos de conectores de cable, principalmente divididos en baja frecuencia, alta frecuencia, redondos y rectangulares. En el proceso de montaje del conector del cable, para garantizar la calidad del producto, se deben tomar una serie de medidas de control de calidad efectivas en cada enlace. La selección, el pretratamiento, el engarzado o soldadura y la prueba de los conectores de cable deben controlarse estrictamente. Si hay un problema con la calidad del ensamblaje, como: El cable de tierra está roto; Alambre de núcleo de cable y alambre de núcleo; El cable del núcleo está en cortocircuito con la carcasa del conector eléctrico; Los fenómenos de falla, como el mal contacto de los pares de contactos de los conectores eléctricos, afectarán inevitablemente seriamente la confiabilidad de todo el producto y sistema electrónico. Por lo tanto, en el proceso de producción de ensamblaje, se deben tomar medidas de control de calidad efectivas para el proceso de ensamblaje del conector de cable.
Medidas de control de calidad del conector de cable tipo XKE
Los conectores eléctricos circulares pequeños de la serie XKE tienen las características de alta densidad de contacto, buen rendimiento de sellado, alta confiabilidad y buen rendimiento de tres pruebas. Se ha utilizado ampliamente en productos de industrias como la aviación, aeroespacial, armamentística y electrónica. Está compuesto por un cuerpo sellado, una carcasa, una tuerca de conexión, un casquillo (aguja), un aislante y una garra de posicionamiento. Adopta una conexión de bayoneta, que es rápida y autoblocante. El único orificio de este conector se puede tomar y enviar, y el orificio y el cable se conectan mediante crimpado. A través de la aplicación real de la producción, se resumen los principales puntos de las medidas de control para el montaje de conectores XKE.
(1) Selección de cables de crimpado, pasadores (orificios) y herramientas de crimpado (equipo). De acuerdo con el tamaño de la corriente a través del cable, se selecciona el área de la sección transversal del cable.
(2) Para conectores tipo XKE con estructura de blindaje, el manguito de apantallamiento del cable debe soldarse en la circunferencia de la brida entre el manguito exterior de apantallamiento y el manguito interior de apantallamiento. Está estrictamente prohibido comprimir el manguito de protección solo con los accesorios del conector. El manguito protector puede aflojarse y caerse durante el uso, dando como resultado el fenómeno poco confiable de contacto de baja resistencia.
(3) Para evitar el peligro oculto de cortocircuito causado por el cable de cortocircuito y los accesorios del conector, el cable de cortocircuito en el conector debe atarse o dividirse con una junta.
(4) Deben utilizarse herramientas de soporte especiales para cargar y descargar los accesorios de la cola del conector. Debe asegurarse de que la conexión sea confiable cuando el conector está instalado, y la apariencia del conector no debe dañarse durante el desmontaje.
