Características del material y precio del Encabezado de pin
El encabezado de pin generalmente se usa ampliamente en la conexión de placas PCB y tiene la reputación de conector universal. Generalmente se utilizan con él son la madre de fila, el bloque de terminales y otros conectores. Con la competencia en el mercado de conectores de cabezal de clavija, algunos fabricantes ahora están comenzando con galvanoplastia (imitación de oro) y materiales (acero revestido en verde, aleación, etc.) para reducir los costos, pero también reducir las características de servicio y la vida útil del producto.
Características del conector de Encabezado de pin

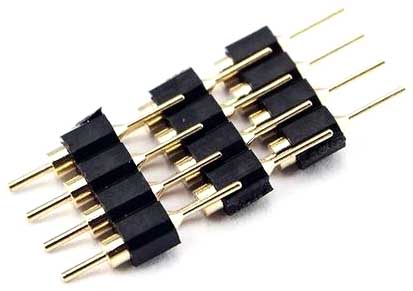

Pin header, una especie de conector, nombre en inglés: Encabezado de pin. Este tipo de conector es ampliamente utilizado en placas de circuito impreso en electrónica, electrodomésticos y medidores. Su papel es el de funcionar como un puente entre los circuitos bloqueados o circuitos aislados e inconexos, y para llevar a cabo la tarea de transmisión de corriente o de señal. Usualmente se usa con conectores hembra para formar una conexión de placa a placa; O se puede utilizar con terminales de arnés de cableado electrónico para formar una conexión de placa a cable; También se puede utilizar de forma independiente para la conexión de placa a placa.

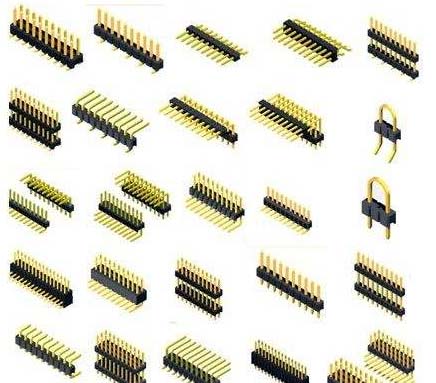

Dado que las especificaciones requeridas por diferentes productos no son las mismas, también existen muchos tipos y especificaciones de cabezales de clavija, que se clasifican de acuerdo con el estándar del conector de encabezado de clavija de la industria electrónica:
De acuerdo con el uso del empaque, hay SMT (pasta horizontal / pasta vertical), plug-in DIP (enchufe recto / enchufe curvo), etc.;
Dividido según el método de instalación: 180 ° está representado por S, 90 ° está representado por W y SMT está representado por T.
Número de filas: fila única, fila doble, tres filas, cuatro filas, hasta cuatro filas.
Número de agujas: 02to80
Pines: rectos, doblados, SMT; tamaño del pin.
Dimensiones: dimensiones totales largo, ancho, grosor, espacio entre filas.
Paso: 0,8, 1,0, 1,27, 2,0, 2,54 paso.
Material: se refiere al material y al tratamiento superficial del contacto, Material aislante.
Embalaje: blister, roll bag, bulk pack.
Material: pasador material: latón o bronce fosforoso; material aislante: plástico UL94V-0.
Tratamiento superficial: chapado en oro 0.8u, estañado, niquelado.
Tecnología de procesamiento:
El proceso principal del procesamiento del encabezado del pin es: Primero procese los pasadores con latón (o bronce fosforoso) según sea necesario, y luego platee níquel y luego oro según sea necesario, y luego procese la parte del aislante con un molde, y finalmente incruste los pasadores en el aislante de acuerdo con los requisitos de tamaño en el equipo especial.
Observaciones: Hay muchos factores que afectan el precio, generalmente el chapado en oro, la longitud de la aguja, etc.
Ejemplos de parámetros de encabezado de pin

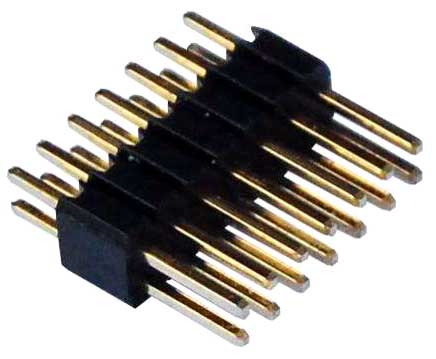

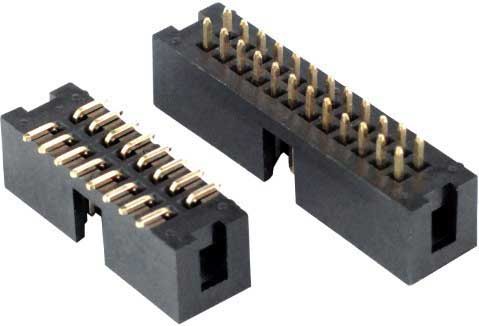

Características: fila única y fila doble, aguja recta y aguja curva, el espacio entre clavijas es de 2,54 mm y 3,96 mm y varias longitudes de clavija.
Aplicación de encabezado de pin
● Procesamiento de datos ● Computadora ● Equipo de control de programas ● Equipo de medición electrónico ● Control automático ● Automatización ● Comunicación
La sección transversal de la clavija rectangular es de 0,8 × 1,6 mm y la corriente de carga es de 7,5 A. El gato tiene al menos dos metralla independientes y cuatro puntos de contacto La estructura del gato puede evitar que se enchufen. La sección transversal del pin cuadrado de la serie 254 / I es de 0,64 × 0,64 mm. Los dos tipos de pines anteriores están diseñados con esquinas obtusas y pueden usarse en campos de tecnología de alta frecuencia. La parte de contacto del agujero de alfiler está chapada en oro, anticorrosión, baja resistencia al contacto y alta confiabilidad.
