Clasificación y selección de parámetros de conector DIN personalizados

Product Item: Clasificación y selección de parámetros de conector DIN personalizados
Category: Conector
El conector DIN es un conector estándar desarrollado por el Instituto Alemán de Normalización. Como hay demasiados estándares de conectores DIN, el término conector DIN no representa ningún tipo de conector si no hay un número adicional (como "conector DIN 41524"). En electrónica de consumo, el "conector DIN" generalmente representa un miembro de la familia de conectores circulares definida por DIN. Los conectores DIN se utilizaron originalmente para la transmisión de señales de audio analógicas, algunos de estos conectores se utilizaron posteriormente para interfaces digitales y de vídeo analógicas, como cables de teclado y ratón de interfaz MIDI o IBM PS / 2. El estándar de conector DIN original ha sido reemplazado por el estándar internacional equivalente IEC60130-9.

  • PRODUCT DETAIL
Conector DIN de altavoz
El conector DIN es un conector estándar desarrollado por el Instituto Alemán de Normalización. Como hay demasiados estándares de conectores DIN, el término conector DIN no representa ningún tipo de conector si no hay un número adicional (como "conector DIN 41524"). En electrónica de consumo, el "conector DIN" generalmente representa un miembro de la familia de conectores circulares definida por DIN. Los conectores DIN se utilizaron originalmente para la transmisión de señales de audio analógicas, algunos de estos conectores se utilizaron posteriormente para interfaces digitales y de vídeo analógicas, como cables de teclado y ratón de interfaz MIDI o IBM PS / 2. El estándar de conector DIN original ha sido reemplazado por el estándar internacional equivalente IEC60130-9.

Aunque los conectores DIN y los terminales XLR son similares en apariencia, no son compatibles.

Conector DIN de audio analógico

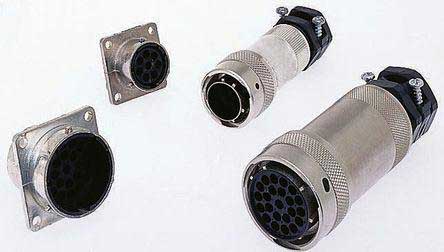

Conector DIN circular
Los conectores DIN macho son todos enchufes blindados de metal de 13,2 mm de diámetro, pero sus definiciones de clavijas son diferentes.
El enchufe del conector tiene un faldón de blindaje metálico circular para proteger los pines. La falda protectora también asegura que el enchufe se inserte en la dirección correcta para evitar daños en los pines. Debido a la misma falda protectora, no puede evitar que el conector DIN macho se conecte al conector DIN hembra incompatible. Este diseño fue modificado en mini DIN.
Hay 7 patrones comunes de conectores DIN y se pueden ver conectores de hasta 8 pines. Existe una compatibilidad limitada en conectores de diferentes estándares.
La versión atornillada del conector DIN también se utiliza en instrumentación, control de procesos y audio profesional.


Conector de altavoz
El conector DIN 41529 de dos clavijas se utiliza para conectar altavoces y amplificadores de potencia. Se utiliza en proyectores de películas de 16 mm y automóviles Mercedes-Benz. En términos generales, los conectores DIN son duraderos, pero se ha criticado la confiabilidad de los conectores de dos clavijas.

Conector DIN de señal digital
Aplicación de conector DIN
Audio analógico
Las interfaces 3/180 ° y 5/180 ° se utilizaron inicialmente en la conexión de equipos de audio analógicos en Alemania, y luego también se utilizaron ampliamente en la República Checa, la Unión Soviética y los países del intercambio económico. Por ejemplo, un amplificador o preamplificador estéreo para una grabadora de cinta estéreo utiliza cuatro conexiones de señal más una de 5 clavijas con conexión a tierra. Esta interfaz es poco común en el mercado estadounidense y ha sido reemplazada por terminales RCA.

Señal digital
Los conectores de 5/180 ° se utilizan para:
Interfaz de sincronización de instrumentos musicales electrónicos DIN
Interfaz de instrumento musical electrónico MIDI
La interfaz serial del primer Apple IIc
IBM PC y PC / AT, así como el cable del teclado de Amiga, fueron reemplazados más tarde por la interfaz PS / 2 de ATX.
