Descripción del material y la función del arnés de cableado del automóvil

Product Item: Descripción del material y la función del arnés de cableado del automóvil
Category: Arnés de cableado
Los requisitos de material para los arneses de cableado automotriz también son muy estrictos:
Los arneses de cableado automotriz, incluidas sus propiedades eléctricas, emisión de material, resistencia a la temperatura, etc., son más exigentes que los arneses de cableado generales. Especialmente cuando se trata de seguridad, los requisitos son más estrictos.

  • PRODUCT DETAIL
Los requisitos de material para los arneses de cableado automotriz también son muy estrictos:
Los arneses de cableado automotriz, incluidas sus propiedades eléctricas, emisión de material, resistencia a la temperatura, etc., son más exigentes que los arneses de cableado generales. Especialmente cuando se trata de seguridad, los requisitos son más estrictos.
1. La temperatura ambiente alrededor del motor es alta y hay más gases y líquidos corrosivos. Por lo tanto, los cables del arnés del motor deben usar cables resistentes a altas temperaturas, aceite, vibraciones y fricción.
2. El cable de la transmisión automática utiliza cable resistente al aceite hidráulico, resistente a altas temperaturas y estable a la temperatura.
3. Los cables del arnés de cables en la cubierta del maletero deben mantener su elasticidad a bajas temperaturas, por lo que deben usarse cables elásticos fríos para garantizar su funcionamiento normal.

4. Los sensores de señales débiles deben usar cables blindados.
5. El conjunto del arnés de cableado del ABS utiliza cables trenzados que son resistentes a altas temperaturas de 150-200 ° C, y tienen una capa aislante protectora externa dura y resistente al desgaste, pero el núcleo es mayor de 133.
6. Línea de alimentación: por ejemplo, los cables utilizados en la línea de salida del alternador de arranque y la línea de la batería son cables especiales que pueden soportar grandes corrientes y tienen un buen rendimiento de disipación de calor y bajo voltaje.

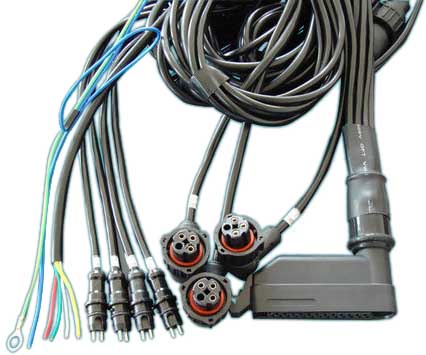

Conjunto de mazo de cables de ABS
Clasificación funcional del arnés de cableado automotriz
En los automóviles modernos, el sistema de control electrónico está estrechamente relacionado con el arnés de cableado. Alguien una vez hizo una metáfora de la imagen: El microordenador es equivalente al cerebro humano; El sensor es equivalente al órgano sensorial; El actuador es equivalente a un dispositivo en movimiento; Entonces los haces de alambre son nervios y vasos sanguíneos.
Los arneses de cableado automotriz se clasifican en términos de función: Se utiliza para transportar la línea de alimentación que acciona el actuador (actuador). Y la línea de señal que transmite el comando de entrada del sensor. Las líneas eléctricas son cables gruesos que transportan grandes corrientes, mientras que las líneas de señal son cables delgados que no transportan electricidad (comunicación de fibra óptica).


El área de la sección transversal del cable utilizado en el motor y el actuador es de 0.85, 1.25 mm2, y el área de la sección transversal del cable utilizado en el circuito de alimentación es de 2, 3, 5 mm2; Los circuitos especiales (arrancador, alternador, cable de conexión a tierra del motor, etc.) tienen diferentes especificaciones de 8, 10, 15, 20 mm2.
Además de considerar el rendimiento eléctrico, la selección de cables también está restringida por el rendimiento físico del vehículo. Por ejemplo, la puerta frecuentemente abierta / cerrada de un taxi y los cables que cruzan el cuerpo deben estar hechos de cables con buena flexibilidad.
En los últimos años, los cables de blindaje electromagnético utilizados en los circuitos de señales débiles también han aumentado.

Con el aumento de las funciones del automóvil y la aplicación generalizada de la tecnología de control electrónico, el número de circuitos y el consumo de energía en los automóviles ha aumentado significativamente, y el arnés de cableado se ha vuelto más grueso y pesado. Cómo hacer que un gran número de arneses de cableado esté dispuesto de manera más efectiva y racional en un espacio limitado del automóvil para que el arnés de cableado del automóvil pueda ejercer mayores funciones se ha convertido en un problema que enfrenta la industria de fabricación de automóviles.

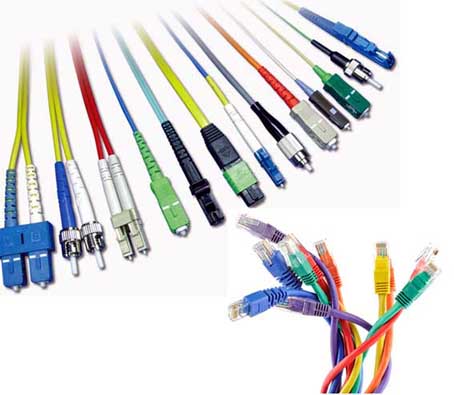

Arnés de comunicación de fibra óptica
