El proceso de ensamble del arnés de cableado del conector del cable
1. Desmonte el conector y desmonte las piezas desmontables en secuencia.
2. Fije el extremo del cable y clávelo a la placa del eje. El extremo se extiende de 200 mm a 300 mm y el extremo está inclinado hacia abajo para formar un ángulo de aproximadamente 30 ° a 45 ° con la dirección horizontal.
3. Utilice una sierra de mano o un cuchillo de electricista para despegar una sección de la funda del cable de unos 45 mm de largo, y la sección debe mantenerse recta.
4. Aplique sellador (pegamento 87 o pegamento 703) a la unión de la superficie de la funda y el conductor exterior (la parte que puede cubrirse con la cubierta posterior del conector) de manera uniforme después de un círculo. Coloque la cubierta posterior del conector (anillo de bloqueo de compresión), la junta y el anillo de sellado en el cable en secuencia. Gire e instale el manguito de conexión del conector en el conductor exterior sin la funda a lo largo de la dirección en espiral del conductor exterior, cerca del extremo de la funda del cable.
5. Utilice un cepillo de cobre para eliminar el polvo de la funda y los restos de cobre que quedan en la cabeza del cable.
6. Corte el exceso de conductor exterior del tubo de cobre arrugado con unas tijeras metálicas especiales a unos 2 mm de la cara del extremo del manguito de conexión. Use alicates de punta fina para ensanchar y rebordear el conductor exterior del tubo de cobre arrugado, y use alicates de punta fina, martillo y otras herramientas adecuadas para golpear ligeramente para que quede plano contra la superficie del extremo de la carcasa exterior. Tenga en cuenta que se requiere que el reborde sea uniforme y redondo.
7. Quite las esquinas filosas y recorte las rebabas con alicates de boca de agua, limas, tela de esmeril y otras herramientas.
9. Atornille el conjunto del conductor interno al tubo de cobre del conductor interno (arrugado). Para el conductor interno del tubo de cobre liso, use unos alicates cónicos para apretar; Para el conductor interno del tubo de cobre corrugado, la rosca que conecta el conductor interno en el conjunto del conductor interno debe atornillarse en el conductor interno aproximadamente 2 mm. Use alicates de punta fina, martillo y otras herramientas adecuadas para golpear ligeramente el conductor interno, gire los bordes hacia adentro y envuelva el conjunto del conductor interno en el conductor interno; Los hilos conectados al ensamblaje del conductor interno están expuestos. El reborde requiere un contacto firme y firme con el conjunto del conductor interno.

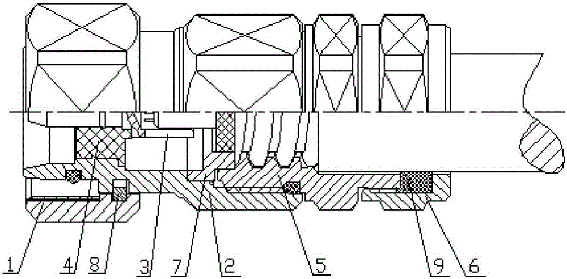

10. Conecte, apriete e instale el conjunto del conductor interno, el conjunto de fijación del conductor interno y externo, el conjunto del conductor interno y la carcasa externa en secuencia. (Por lo general, no es necesario desmontar el conjunto del conductor interno, el conjunto de fijación del conductor interno y externo, el conjunto del conductor interno y la carcasa externa durante la instalación. En este momento, solo es necesario alinear el ensamblaje del conductor interno y la carcasa exterior del ensamblaje del conductor interno con el manguito de conexión, y girar respectivamente el puerto giratorio del destornillador en el ensamblaje del conductor interno y la carcasa externa).
11. Doble el anillo de sellado, la junta y la cubierta trasera a su vez, apriete la cubierta trasera y el manguito de conexión con una llave y limpie el exceso de sellador.
12. Inserte el enchufe de la tarjeta en el ensamblaje del conductor interno.
13. Instale el anillo de sellado y la cubierta protectora del conector, y conéctelos y fíjelos con sujetadores de conexión; Desenrosque la tuerca protectora de la boquilla de llenado de gas en la carcasa exterior para inflar el cable y llénelo con aire seco para que la presión del aire alcance 0.05 MPa-0.2 MPa. Después de 24 h, la presión del aire permanece por encima del 90% de la presión del aire cargado.
