Klassifizierung der elektrischen Miniatur-Steckverbinder aus Gummi
Was ist ein Gummi elektrischer Anschluss?
Gummi elektrische Verbinder sind eine Art von Stecker Miniatur elektronischen Komponenten anzupassen entwickelt. Es ist für die elektrische Verbindung zwischen hohen Dichte Zweileitungsklemme Paketen wie Flüssigkristallanzeigen von elektronischen Uhren und integrierten Schaltkreisen und Leiterplatten verwendet wird.
Elektrische Gummiverbinder können in nicht leitenden Gummi, leitenden Gummi und druckempfindlichen leitenden Gummi unterteilt werden.
Klassifizierung von elektrischen Gummiverbindern
1. Ein Stecker aus nicht leitendem Gummi
Ein Verbinder, der nicht leitenden Gummi verwendet - einen Gummistift, der so dünn wie eine Bleistiftmine ist, und eine flexible Folie mit mikrometallisierten parallelen Drähten, die außen gewickelt sind. Legen Sie diese beiden elastischen dünnen Stifte auf beide Seiten des zweireihigen Anschlusspakets, legen Sie sie auf die Leiterplatte und drücken und befestigen Sie sie. Dann werden die zwei Spalten der Zuleitungsdrähte der Vorrichtung durch die als Kontaktkörper verwendeten mikrometallisierten parallelen Drähte nacheinander mit den entsprechenden Leitungen auf der Platine verbunden.

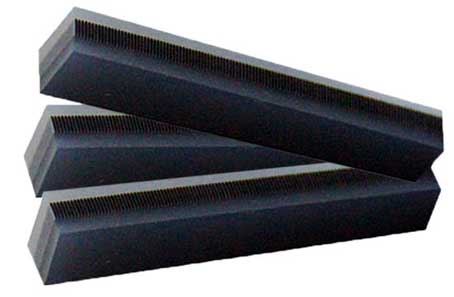

2. Leitfähiger Gummi und nicht leitender Gummi sind miteinander laminiert
Ein Verbinder aus leitendem Gummi und nicht leitendem Gummi, die miteinander laminiert sind: Entsprechend dem Achsabstand der Zuleitungsdrähte des zweireihigen Zuleitungspakets des Verbinders werden leitfähige Gummiplatten und nichtleitende Gummiplatten mit entsprechender Dicke laminiert und zu einem mehrschichtigen Gummiblock verbunden. Dann in Gummistifte der in Typ 1 beschriebenen Größe schneiden. Es werden leitfähige Gummischichten als Kontakte verwendet. Die Verwendung entspricht der von Typ 1.
3. Leitfähiger Gummi Verbinder
Ein weiterer leitfähiger Gummiverbinder - Unter Verwendung kleiner leitfähiger Gummiknöpfe (wie Doppelpilzkopfnieten) als Kontaktkörper werden die Kontaktkörper einzeln in jedes Durchgangsloch an den beiden Längsseiten des rechteckigen Kunststoffrahmens eingebettet. Platzieren Sie das zweireihige Auslaufgehäuse bei Verwendung so auf dem rechteckigen Rahmen, dass die Zuleitungsdrähte der beiden Säulen des Geräts mit den beiden Reihen elastischer Kontakte am Rahmen ausgerichtet sind.
Installieren Sie dann den Stecker mit dem Gerät auf der Leiterplatte. Fügen Sie zum Schluss eine Drüse hinzu, um das Problem zu beheben. Auf diese Weise werden jedes Anschlusskabel am Gerät und jedes gedruckte Kabel auf der Platine durch einen leitenden Gummiknopf verbunden.
4. Gummi druckempfindlicher Stecker
Der druckempfindliche Gummiverbinder hat die Form einer Dichtung mit einer Dicke von etwa 0,4 mm. Wenn der Stecker zwischen dem Gerät und der Leiterplatte eingeklemmt wird, kann nur der geringe Druck, den die auslaufenden Enden des Siebdrucks oder der Beschichtung auf das Substrat ausüben, und die geringe Höhe der Schaltung auf der Leiterplatte verursachen Die Metallpartikel in der metallgefüllten Gummidichtung werden neu angeordnet. Infolgedessen wird ein leitender Pfad in einer Richtung senkrecht zur Verbindungsfläche gebildet, und eine Isolierung wird zwischen den Zuleitungsdrähten der benachbarten Vorrichtungen auf der horizontalen, linken und rechten und diagonalen Linie und der Schaltung auf der Platine gebildet.
Die gemeinsamen Eigenschaften der oben genannten verschiedenen Gummiverbinder sind extrem hohe Dichte, gute Nachgiebigkeit (nicht unbedingt erforderliche Maßgenauigkeit), Luftdichtheit, Stoß- und Vibrationsbeständigkeit usw.
