Arten und Anwendungen von Kabeln
Flammenhemmendem Kautschuk ummantelte Kabel
1. Verwendung eines flammhemmenden, mit Gummi ummantelten Kabels
Bei diesem Produkt handelt es sich um eine Reihe von in Minen verwendeten flexiblen Kabeln mit Gummimantel. Es ist für den Stromanschluss von Scheren und ähnlichen Geräten mit einer Nennspannung Uo / U von 1,9 / 3,3 kV und darunter geeignet. Hauptsächlich in Kohlengruben verwendet.
2. Nutzungsbedingungen
Die langfristig zulässige Arbeit temperatur des Kerns beträgt 65 ° C, und der minimale Biegeradius des Drahtes beträgt das 6-fache des Kabel durchmessers. Das gelb ummantelte Kabel darf längere Zeit keinem Sonnenlicht ausgesetzt werden.
Kabel in Nuklearqualität
Geltungsbereich
· Dieses Produkt eignet sich für Steuerungs- und Signal verbindung kabel, die im Steuerungssystem von Kernkraftwerken mit einer Nennspannung Uo / U von 0,6 / 1 kV verwendet werden.
· Die zulässige Langzeit arbeit temperatur des kabelgebundenen Kabelleiters beträgt 90 ° C, die maximale Temperatur des Kabelleiters während eines Kurzschlusses 250 ° C nicht überschreitet und die Dauer 5 Sekunden nicht überschreitet.
· Die Umgebungs temperatur beim Verlegen von Kabeln sollte nicht unter 0 ° C liegen.
· Der zulässige Biegeradius während der Kabel verlegung beträgt:
- Der Biegeradius ungepanzerter Kabel sollte nicht weniger als das 6-fache des Kabel durchmessers betragen
- Der Biegeradius des Kabels mit Panzerungs- oder Kupferband abschirmung sollte nicht weniger als das 12-fache des Kabel durchmessers betragen
- Der Biegeradius des flexiblen Kabels mit Abschirmstruktur sollte das 6-fache des Kabel durchmessers nicht unterschreiten.
· Wenn die langfristig zulässige Arbeitstemperatur des Leiters nicht mehr als 90 ° C beträgt, sollte die Lebensdauer des Kabels mindestens 40 Jahre betragen.
· Das fertige Kabel sollte den Anforderungen des gebündelten Verbrennungstests der Klasse A gemäß GB / T18380.3 entsprechen.
· Fertige Kabel Rauchdichte: Lichtdurchlässigkeit nicht weniger als 70%.
· Strahlung beständigkeit: 25 × 104Gy
· Halogenfrei: Wenn nichtmetallische Materialien verbrannt werden, sollte der Säuregehalt (ausgedrückt als PH-Wert) des ausgetretenen Gases größer als 4,3 sein, die Leitfähigkeit sollte nicht größer als 10 μS / mm sein.

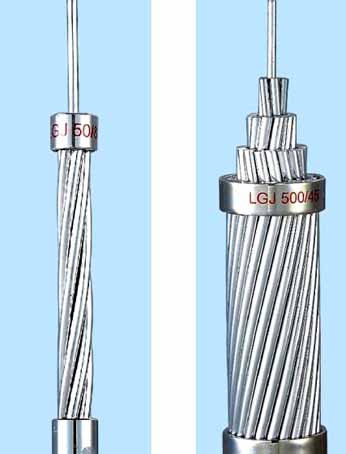

Bloße Drähte und blanke Leiterprodukte
Die Hauptmerkmale dieser Produktkategorie sind:
Reines leitfähiges Metall ohne Isolierung und Mantel, wie Aluminiumlitzen mit Stahlkern, Kupfer-Aluminium-Sammelschiene, Draht der elektrischen Lokomotive usw.;
Die Verarbeitung technologie ist hauptsächlich Druckverarbeitung, wie Schmelzen, Kalandrieren, Ziehen, Verseilen / Quetschen Verseilen usw.;
Die Produkte werden hauptsächlich in Vororten, ländlichen Gebieten, Hauptleitungen, Schaltschränken usw. verwendet.

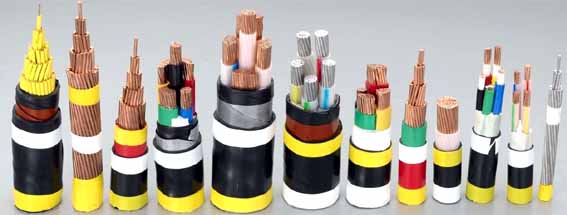

Stromkabel
Die Produkte werden hauptsächlich zur Übertragung starker elektrischer Energie in Stromerzeugungs-, -verteilungs-, -übertragungs-, -transformations- und -versorgungsleitungen verwendet. Der Durchlassstrom ist groß (zig Ampere bis mehrere tausend Ampere) und die Spannung ist hoch (220 V bis 500 kV und mehr).
Kommunikation kabel und Lichtwellenleiter
Mit der rasanten Entwicklung der Kommunikations branche in den letzten zwei Jahrzehnten haben sich auch Produkte mit erstaunlicher Geschwindigkeit entwickelt. Von den einfachen Telefon- und Telegraphen kabeln in der Vergangenheit hat es sich zu Tausenden von Sprach kabelp aaren, Koaxial kabeln, optischen Kabeln, Daten kabeln und sogar kombinierten Kommunikation kabeln entwickelt. Die Strukturgröße dieser Art von Produkten ist normalerweise klein und gleichmäßig, und die Präzision bei der Herstellung ist hoch.

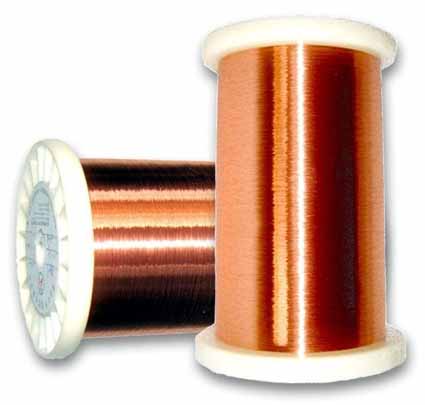

Magnetdraht (Wickeldraht)
Wird hauptsächlich in verschiedenen Motoren, Instrumenten usw. verwendet.
Flexibles feuerfestes Kabel
1. Hervorragende Feuerbeständigkeit, und die Feuerwiderstands stufe erfüllt nicht nur die internationale Kategorie GB12666.6A bei 950 ° C für 90 Minuten. Es kann auch die Anforderungen der britischen BS6387-1994 bei 650 ° C für 3 Stunden für Klasse A, 750 ° C für 3 Stunden für Klasse B und 950 ° C für 3 Stunden für Klasse C erfüllen. Gleichzeitig hält es Wassersprühnebel und mechanischen Stößen während der Verbrennung stand.
2. Lange durchgehende Länge Unabhängig davon, ob es sich um ein einadriges oder mehradriges Kabel handelt, kann die Länge der Netzteillänge entsprechen und die Grenzlänge kann 2000 m erreichen.
3. Der Querschnitt eines einadrigen Kabels mit großem Querschnitt kann 1000 mm2 erreichen. Der Querschnitt des mehradrigen Kabels kann 240 mm2 erreichen.
4. Es ist flexibel, das Kabel kann auf der Kabeltrommel aufgewickelt werden, der Biegeradius beträgt ≥ 20D und D ist der Außendurchmesser des Kabels.
5. Rauchfrei und ungiftig beim Verbrennen, und anorganisches Material "nicht brennbar" wird zur Isolierung verwendet. Während der Verbrennung entstehen keine schädlichen Gase, geschweige denn sekundäre Verschmutzungen. Es kann als umweltfreundliches grünes Produkt bezeichnet werden.
6. Die Querschnitt skapazität ist zu groß, und das Kabel hat nicht nur eine große Querschnitt strömung, sondern auch eine große Überlastkapazität. Entsprechend den Verdrahtung anforderungen beträgt die Oberflächentemperatur des Kabels normalerweise ≤ 70 ° C. Wenn die Verkabelung nicht berührbar ist oder mit brennbaren Baumaterialien in Kontakt kommt, kann die Temperatur des Kabelmantels 105 ° C erreichen. Die zulässige Arbeitstemperatur des feuerfesten Kabels kann bei Überlastung 250 ° C erreichen.
7. Korrosionsbeständige, organisch isolierte feuerfeste Kabel müssen manchmal Kunststoffrohre oder Eisenrohre tragen. Kunststoffe sind leicht zu altern und spröde zu werden, und Eisenrohre sind leicht zu rosten. Das feuerfeste Kabel hat einen Kupfermantel und braucht nicht geleitet zu werden, und der Kupfermantel hat eine gute Korrosionsbeständigkeit.
8. Keine elektromagnetischen Störungen. Wenn feuerfeste Kabel mit Signal- und Steuerdrähten und -kabeln in derselben Welle verlegt werden. Das feuerfeste Kabel ist durch den Kupfermantel abgeschirmt und beeinträchtigt die vom Signalsteuerkabel und -kabel übertragenen Informationen nicht.
9. Gute Sicherheit. Zusätzlich zur normalen Stromversorgung in der Flamme kann das Brandschutzkabel die Feuerlöschausrüstung starten, um den Brandverlust zu verringern, und es ist auch besonders zuverlässig für die persönliche Sicherheit. Der Kupfermantel ist ein guter Leiter und der beste Erdungsdraht. Er ist über die gesamte Länge des Kabels durchgehend, was die Empfindlichkeit und Zuverlässigkeit des Erdungsschutzes erheblich verbessert.
10. Lange Lebensdauer. Anorganisches Isoliermaterial, hohe Temperaturbeständigkeit und nicht leicht zu altern. Die Lebensdauer ist um ein Vielfaches länger als die von organisch isolierten Kabeln. Unter normalen Arbeitsbedingungen kann die Lebensdauer der von Gebäuden entsprechen.
11. Der Transport und die Installation von flexiblen feuerfesten Kabeln umfassen die Installation.
Neue Kabel produkte
Derivate / neue Produkte von Drähten und Kabeln sind hauptsächlich auf unterschiedliche Anwendungsanlässe, unterschiedliche Anwendungsanforderungen, Bequemlichkeit der Geräte und Anforderungen zur Reduzierung der Gerätekosten zurückzuführen. Es wird jedoch hergestellt, indem neue Materialien, spezielle Materialien verwendet oder die Produktstruktur geändert oder die Prozessanforderungen verbessert oder Produkte verschiedener Sorten kombiniert werden.
Verwenden Sie verschiedene Materialien: z. B. flammhemmende Kabel, raucharme, halogen- / raucharme und halogenarme Kabel, termitensichere, mausfeste Kabel, ölbeständige / kältebeständige / temperaturbeständige Kabel, usw.
Kombinationsprodukte: wie OPGW usw.
Bequeme Installation und Reduzierung der Gerätekosten: zum Beispiel vorgefertigte Abzweig kabel usw.
Kabelanwendung
Energiesysteme
Die wichtigsten Stromversorgungs- und Kabelprodukte, die im Stromversorgung system verwendet werden, sind: Freileitungen, Sammelschienen (Stromschienen), Stromkabel (Kunststoff kabel, Öl-Papier-Kabel (im Wesentlichen ersetzt durch Kunststoff-Strom kabel), Gummimantelige Kabel, isolierte Freileitungen), Abzweigkabel (ersetzen Sie einen Teil der Sammelschienen), elektromagnetische Drähte und Drähte und Kabel für elektrische Geräte für Stromversorgungsgeräte usw.
Informationsübertragung
In Information sübertragung systemen verwendete Drähte und Kabel umfassen hauptsächlich: lokale Telefon kabel, Fernseh kabel, elektronische Kabel, Hochfrequenz kabel, Glasfaser kabel, Datenkabel, elektromagnetische Drähte, Strom kommunikation kabel oder andere Verbund kabel.
Instrumentensystem
Mit Ausnahme von Freileitungen haben fast alle anderen Produkte Anwendungen in diesem Teil, hauptsächlich jedoch Stromkabel, Magnetdrähte, Datenkabel, Instrumenten kabel usw.
