Aufbau und Leistung des Elektro Heizkabels
Der grundlegende Aufbau, die Klassifizierung und die Leistung merkmale von Heizkabeln mit konstanter Leistung und Selbststeuerung
Heizkabel struktur mit konstanter Leistung
1.1 Der innere Aufbau eines einphasigen parallelen Elektro heizkabels mit konstanter Leistung:
Als Stromschiene werden zwei parallele isolierte Kupferlitzen verwendet, und der Heizdraht mit PTC-Charakteristik wird auf das Skelett gewickelt, und jede zweite Länge des Heizabschnitts wird abwechselnd mit der Schiene verbunden, um einen durchgehenden Parallel widerstand zu bilden. An die Sammelschiene ist ein einphasiges 220V-Netzteil angeschlossen, und die parallel geschalteten Widerstände erzeugen Wärme.
1.2 Aussehen des einphasigen Parallel heizkabels mit konstanter Leistung:
A-Ader-Draht
B-Core Isolierschicht Fluorkunststoff
C-Strukturschicht
Abheizkabel
E－Isoliermantel Fluor kunststoff
F－Metall-Abschirmnetz
G-Außenmantel Fluorkunststoff
2.1 Der interne Aufbau des dreiphasigen Parallel heizkabels mit konstanter Leistung:
Als Energiebus werden drei parallele isolierte Kupferlitzen verwendet und jede zweite Heiz abschnitt länge wird abwechselnd und zyklisch an den Energiebus a-b-c-a-b-c angeschlossen. Zwischen allen drei Phasen wird ein kontinuierlicher Parallel widerstand gebildet, und die Sammelschiene wird an eine dreiphasige 380-V-Stromversorgung angeschlossen, und jeder Parallel widerstand erzeugt Wärme.
2.2 Dreiphasen-Parallel-Dreiphasen-Elektro heizkabel struktur
A-Ader-Draht
B-Core Isolierschicht Fluorkunststoff
C-Strukturschicht
D-Heizdraht
E－Isoliermantel Fluorkunststoff
F－Metall-Abschirmnetz
G- Außenmantel Fluorkunststoff

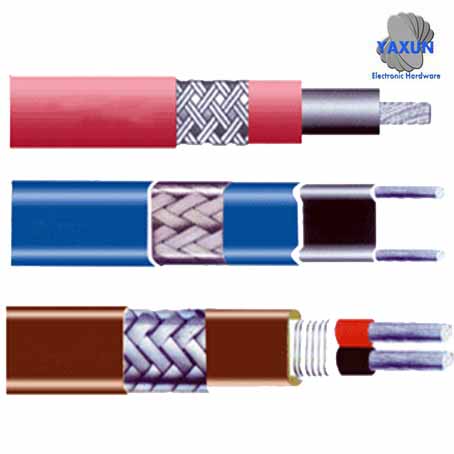

3.1 Aufbauprinzip und Aussehen der Serien-Elektro heizkabel
Drei parallele isolierte Kupferlitzen mit gleichem Querschnitt und einer bestimmten Länge sind die Energie sammelschiene und der Heizkerndraht, von denen ein Ende sicher kurzgeschlossen ist. Am anderen Ende wird ein 380-V-Netzteil angeschlossen, um eine Sternlast zu bilden. Nach dem Gesetz von Joule und Lenz: Q=0,24IRT wird elektrische Energie in thermische Energie umgewandelt Die sternförmige Last gibt kontinuierlich Wärme ab und bildet ein durchgehendes und gleichmäßiges Heizkabel. Je nach Bedarf kann die dreiphasige (einphasige) elektrische Heizleitung getrennt (geteilt) oder in eine integriert werden.
1. Drei elektrische Heizkabel mit konstanter Leistung
2. Elektrisches Heizkabel mit doppelter konstanter Leistung
3. Einzelnes elektrisches Heizkabel der konstanten Leistungsreihe
Ein Kern
B- Isolierschicht der Sammelschiene
C- Außenmantel
D- Abschirmnetz aus Metall
E- Verstärkter (Anti-) Mantel
Das Heizkabel mit Selbststeuerung temperatur kann die Betriebstemperatur des Kabels beim Erhitzen automatisch begrenzen;
Das selbstgesteuerte Temperatur heizkabel kann die Ausgangsleistung automatisch an die Temperaturänderung des beheizten Systems ohne zusätzliche Ausrüstung anpassen;
Das Kabel kann beliebig gekürzt oder in einem bestimmten Bereich verwendet werden, und die oben genannte Leistung bleibt unverändert;
Ermöglichen Sie die Verlegung über Kreuz, ohne sich über Überhitzung und Verbrennung Gedanken machen zu müssen;
Die Temperatur der Heizungsleitung ist gleichmäßig, überhitzt nicht und ist sicher und zuverlässig.
Strom sparen, im intermittierenden Betrieb setzt der Temperaturanstieg schnell ein;
Niedrige Installations- und Betriebskosten;
Einfach zu installieren, zu verwenden und zu warten;
Erleichtern Sie die automatisierte Verwaltung;
Keine Umweltverschmutzung;
Features wie lange Lebensdauer.
Leistung merkmale des Konstantleistung heizkabels
Das parallele elektrische Heizkabel mit konstanter Leistung hat eine konstante Wärme pro Längeneinheit. Je länger das verwendete Elektro heizkabel ist, desto größer ist die Gesamtausgangsleistung und desto höher wird die Temperatur der Rohrleitung gehalten. Das Elektro heizkabel kann auch beliebig auf die tatsächliche Länge vor Ort zugeschnitten werden. Zudem lässt sich das Heizband aufgrund seiner Weichheit leicht an der Rohroberfläche anbringen. Das metallische Abschirmnetz der Außenschicht des Heizbandes kann die Entstehung statischer Elektrizität verhindern und sicher geerdet werden. Es verbessert nicht nur die Gesamtfestigkeit des Heizbandes, sondern spielt auch eine Rolle bei der Wärmeübertragung und Wärmeableitung.
Je nach Zusammensetzung der polymeren PTC-Materialien werden selbststeuernde Heizkabel in zwei Typen unterteilt: Niedertemperatur- und Hochtemperatur-Typ.
Am Markt gebräuchlich sind Heizkabel mit einem Temperaturbereich von 65°C mit Polyolefin als Grundmaterial und 110°C und 150°C Heizkabel mit einem fluorhaltigen Material als Grundmaterial. Die Temperaturklasse ist hier definiert als die höchste Umgebungstemperatur, die das Heizkabel effektiv ausüben kann. Es versteht sich auch, dass das Kabel über einen langen Zeitraum stabil verwendet werden kann und die höchste Umgebungstemperatur der effektiven Heizleistungsabgabe erzeugt, die das angegebene Temperaturniveau überschreitet. Einerseits ist durch den erhöhten Widerstand die Ausgangsleistung des Kabels selbst sehr gering und die tatsächliche Heizleistung sehr gering. Auf der anderen Seite verschlechtert oder schwächt die Verwendung bei längerer Übertemperatur die Kabelleistung wie PTC-Eigenschaften und Heizleistung, was die Lebensdauer und Betriebszuverlässigkeit des Kabels verringert. Es ist jedoch auch möglich, für einen kurzen Zeitraum einer Temperatur umgebung ausgesetzt zu sein, die die extreme Temperatur überschreitet. Daher gibt es zusätzlich zu dem obigen Temperaturniveau ein weiteres Temperaturniveau für den selbststeuernden Heizdraht. Bei Kabeln mit einer Temperaturklasse von 65 °C beträgt die Temperaturklasse beispielsweise 85 °C; Bei Kabeln mit einer Temperaturklasse von 110°C sind es 130°C; Bei einem 150 °C-Kabel sind es 230 °C. Allerdings ist die effektive Ausgangsleistung des Kabels zu diesem Zeitpunkt nahe Null.
Aufgrund fehlender einschlägiger Literatur verstehen viele den Temperaturgrad des selbstregelnden Heizkabels falsch und meinen, er beziehe sich auf die höchste Oberflächentemperatur des Heizkabels. Daher gibt es Polyolefin-Heizungsgrade von 45,65 °C, 85 °C und 105 °C. Tatsächlich, weil die Ausgangsleistung des Kabels von der Umgebungstemperatur abhängt. Die Oberflächentemperatur des Kabels hängt während des Tests eng mit der Umgebungstemperatur und dem Wärme erhaltungszustand zusammen. Daher ist es unwissenschaftlich und ungenau, die Oberflächentemperatur zu verwenden, um den Temperaturgrad des selbstregelnden Heizkabels zu definieren. Zu beachten ist, dass die maximale Dauergebrauchstemperatur des Heizkabels mit Polyolefin als Basismaterial 65 °C nicht überschreiten sollte.
Je nach Leistung der Heizleistung
Die Ausgangsleistung des selbstregelnden Temperatur heizkabels bezieht sich auf die Ausgangsleistung pro Längeneinheit des Kabels unter der Bedingung einer Umgebungstemperatur von 10°C. Nach Heizleistung klassifiziert, gibt es drei Arten von selbststeuernden Heizkabeln: hoch, mittel und niedrig. Im Allgemeinen ist die Heizleistung von weniger als 35 W/m ein Heizkabel mit geringer Leistung; Die Heizleistung beträgt mehr als 35 W/m, aber weniger als 70 W/m ist ein Heizkabel mittlerer Leistung; Das Heizkabel ist höher als 65 W/m.
Klassifiziert nach dem Ort, an dem das Heizkabel angebracht wird
Allzweck-Heizkabel: bezeichnet ein Heizkabel aus Kupferdrähten, polymeren PTC-Materialien und einem einlagigen flammhemmenden Mantel. Wird hauptsächlich zum Beheizen oder Begleiten von Rohrnetzen bei allgemeinen Anlässen verwendet. Explosionsgeschütztes verstärktes Heizkabel: Auf die äußere Schicht eines Allzweck-Heizkabels wird ein Metallgewebe aufgemischt. Dieses Struktur kabel kann statische Elektrizität effektiv eliminieren und externen mechanischen Kollisionen widerstehen. Wird hauptsächlich an Orten mit Ex-Schutz-Anforderungen eingesetzt.
Korrosions- und explosionsgeschützter verbesserter Typ: Das Heizkabel dieser Struktur ist die äußere Schicht des Metallgewebes des explosionsgeschützten verstärkten Heizkabels, und dann wird eine Schicht aus fluorhaltigem Material zusammengesetzt. Das Heizkabel mit dieser Struktur kann statische Elektrizität, mechanische Kollisionen und verschiedene korrosive Medien effektiv verhindern und widerstehen. Es wird hauptsächlich an Orten verwendet, an denen die Umgebung rau ist oder brennbare und explosive Materialien vorhanden sind.
Super langes Heizkabel:
Niederspannungs typ: Es bezieht sich auf das Heizkabel mit dem anwendbaren Spannungsbereich zwischen 12-36V. Dieser Kabeltyp hat in der Regel eine geringe Heizleistung und die Dauergebrauch länge beträgt nicht mehr als 10 Meter. Halten Sie sich bei der Verwendung strikt an die Spannungsanforderungen, andernfalls kann es zu Unfällen wie Kabelbränden kommen. Der Anwendungsbereich umfasst hauptsächlich zivile Gesundheit produkte und Sitzheizungen für Fahrzeuge und Schiffe.
Mittelspannungs typ: Bezieht sich auf Heizkabel mit anwendbaren Spannungen zwischen 100-660V. Das selbstregelnde Temperatur heizkabel, auf das wir uns im Allgemeinen beziehen, bezieht sich auf diesen Kabeltyp. In praktischen Anwendungen sind 120- und 250-V-Kabel austauschbar, aber die maximale Dauergebrauch länge von 120-V-Heizkabeln beträgt normalerweise die Hälfte von 240 V. Die durchgehende Anwendung länge dieses Kabeltyps überschreitet in der Regel 200 Meter nicht.
Hochvolt-Heizkabel: Es bezieht sich auf das Heizkabel mit einer anwendbaren Spannung zwischen 380-650V. Es sind hauptsächlich die oben genannten 5-6-adrigen Heizkabel. Die durchgehende Applikationslänge ist in der Regel größer als 500 Meter.
Explosionsgeschützter Stromverteilerkasten: Wird verwendet, um die Sicherheitsverdrahtung des Heizkabels zu schützen. Die Qualität des Verbinders hängt mit der sicheren Verwendung und Lebensdauer des Heizkabel systems zusammen. Das universelle Modell ist FDZ.
Explosionsgeschützte Zwischen verteilerdose: Erleichtern Sie den Anschluss von Heizkabeln an komplexen Rohrleitungen. Es kann auch als Strom verteilerdose verwendet werden, sofern die maximale Nutzungslänge nicht überschritten wird. Gängige Modelle sind FIH und FTH etc.
Anschlussdose am Ende: Ein Abschnitt des selbstbegrenzenden Heizkabels wird an die Stromversorgung angeschlossen und der andere Abschnitt kann mit einer Anschlussdose abgedichtet oder ein Schrumpfschlauch verwendet werden. Verbinden Sie niemals die beiden Abschnitte des Heizkabels und verbinden Sie nicht die beiden parallelen Sammelschienen FZH

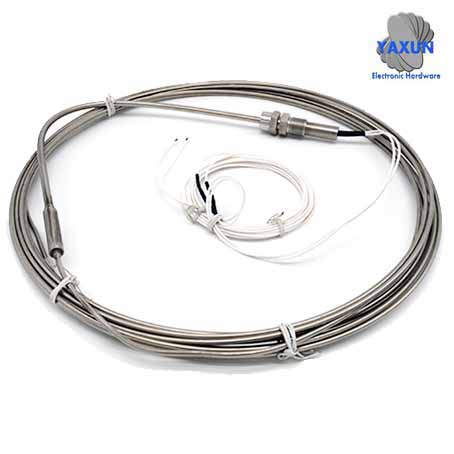

Explosionsgeschützter Temperaturregler: Verwenden Sie die Thermoelement-Temperatur kontroll sonde, um die Temperatur des Heizkabels zu messen und die Temperatur manuell genau zu kontrollieren. Das selbstbegrenzende PTC-Heizkabel kann Heizdraht zum Heizen verwenden, ohne einen Temperaturregler zu installieren. Zum Beispiel muss die elektrische Heizung mit konstanter Leistung einen Thermostat verwenden, um die Temperatur zu begrenzen, der allgemeine Typ ist BJW.
Folienband: Wird verwendet, um den Heizbereich des elektrischen Heizkabels zu erweitern, den Wärmesammel- und Isolationsbereich zu erhöhen und die Heizeffizienz zu verbessern
Wärmeleitband: Früher spielte eine feste Rolle für das elektrische Heizsystem. In der Regel wird das Heizband auf das Heizungsrohr oder zugehörige Ausrüstung geklebt und fixiert, zur Befestigung werden auch Edelstahlkabelbinder verwendet.
Warnschild: Kleben Sie es nach Abschluss der Bauarbeiten auf die Außenfläche der Begleitheizungsleitung als Zeichen und als Einschaltwarnung

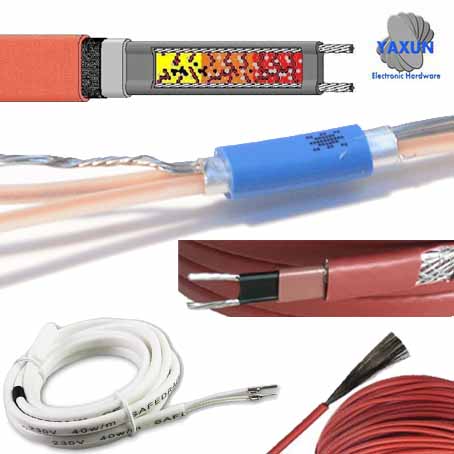

Prinzip des selbstregelnden Heizkabels
Das elektrische Heizsystem mit selbstgesteuerter Temperatur wird hauptsächlich durch das elektrische Heizkabel mit selbstgesteuerter Temperatur vervollständigt. Das selbstregelnde Elektroheizkabel besteht aus leitfähigem Kunststoff und 2 parallelen Stromschienen mit Isolierschicht, Metall abschirmnetz und Korrosion schutzmantel. Unter ihnen ist der leitfähige Kunststoff, der speziell aus Kunststoff und leitfähigen Kohlenstoffpartikeln verarbeitet wird, der Heizkern. Wenn die Temperatur um den Heizdraht niedrig ist, erzeugt der leitfähige Kunststoff eine Schrumpfung von Mikromolekülen, die Kohlenstoffpartikel werden zu einem Stromkreis verbunden, um den Strom durchzulassen, und der Heizdraht beginnt, Wärme zu erzeugen; Bei hohen Temperaturen erzeugt der leitfähige Kunststoff eine Mikromolekül expansion und die Kohlenstoffpartikel trennen sich allmählich, wodurch der Stromkreis unterbrochen wird, der Widerstand steigt und der Heizdraht automatisch die Leistung reduziert und die Wärmeentwicklung abnimmt. Wenn die Umgebungstemperatur kalt wird, kehrt der Kunststoff in den mikromolekularen Kontraktion zustand zurück, die Kohlenstoffpartikel werden zu einem Kreislauf verbunden und die Heizleistung des Heizkabels steigt automatisch an. Da der gesamte Temperaturregelung prozess automatisch von der Provinz angepasst wird, wird die Regel temperatur weder zu hoch noch zu niedrig sein. Daher sind die guten Eigenschaften der elektrischen Begleitheizung von anderen Begleitheizung systemen unerreicht.Heizkabel struktur mit konstanter Leistung
1.1 Der innere Aufbau eines einphasigen parallelen Elektro heizkabels mit konstanter Leistung:
Als Stromschiene werden zwei parallele isolierte Kupferlitzen verwendet, und der Heizdraht mit PTC-Charakteristik wird auf das Skelett gewickelt, und jede zweite Länge des Heizabschnitts wird abwechselnd mit der Schiene verbunden, um einen durchgehenden Parallel widerstand zu bilden. An die Sammelschiene ist ein einphasiges 220V-Netzteil angeschlossen, und die parallel geschalteten Widerstände erzeugen Wärme.
1.2 Aussehen des einphasigen Parallel heizkabels mit konstanter Leistung:
A-Ader-Draht
B-Core Isolierschicht Fluorkunststoff
C-Strukturschicht
Abheizkabel
E－Isoliermantel Fluor kunststoff
F－Metall-Abschirmnetz
G-Außenmantel Fluorkunststoff
2.1 Der interne Aufbau des dreiphasigen Parallel heizkabels mit konstanter Leistung:
Als Energiebus werden drei parallele isolierte Kupferlitzen verwendet und jede zweite Heiz abschnitt länge wird abwechselnd und zyklisch an den Energiebus a-b-c-a-b-c angeschlossen. Zwischen allen drei Phasen wird ein kontinuierlicher Parallel widerstand gebildet, und die Sammelschiene wird an eine dreiphasige 380-V-Stromversorgung angeschlossen, und jeder Parallel widerstand erzeugt Wärme.
2.2 Dreiphasen-Parallel-Dreiphasen-Elektro heizkabel struktur
A-Ader-Draht
B-Core Isolierschicht Fluorkunststoff
C-Strukturschicht
D-Heizdraht
E－Isoliermantel Fluorkunststoff
F－Metall-Abschirmnetz
G- Außenmantel Fluorkunststoff
3.1 Aufbauprinzip und Aussehen der Serien-Elektro heizkabel
Drei parallele isolierte Kupferlitzen mit gleichem Querschnitt und einer bestimmten Länge sind die Energie sammelschiene und der Heizkerndraht, von denen ein Ende sicher kurzgeschlossen ist. Am anderen Ende wird ein 380-V-Netzteil angeschlossen, um eine Sternlast zu bilden. Nach dem Gesetz von Joule und Lenz: Q=0,24IRT wird elektrische Energie in thermische Energie umgewandelt Die sternförmige Last gibt kontinuierlich Wärme ab und bildet ein durchgehendes und gleichmäßiges Heizkabel. Je nach Bedarf kann die dreiphasige (einphasige) elektrische Heizleitung getrennt (geteilt) oder in eine integriert werden.
1. Drei elektrische Heizkabel mit konstanter Leistung
2. Elektrisches Heizkabel mit doppelter konstanter Leistung
3. Einzelnes elektrisches Heizkabel der konstanten Leistungsreihe
Ein Kern
B- Isolierschicht der Sammelschiene
C- Außenmantel
D- Abschirmnetz aus Metall
E- Verstärkter (Anti-) Mantel
Leistung und Eigenschaften des Heizkabels
Leistungsmerkmale des selbstregulierenden Temperatur heizkabelsDas Heizkabel mit Selbststeuerung temperatur kann die Betriebstemperatur des Kabels beim Erhitzen automatisch begrenzen;
Das selbstgesteuerte Temperatur heizkabel kann die Ausgangsleistung automatisch an die Temperaturänderung des beheizten Systems ohne zusätzliche Ausrüstung anpassen;
Das Kabel kann beliebig gekürzt oder in einem bestimmten Bereich verwendet werden, und die oben genannte Leistung bleibt unverändert;
Ermöglichen Sie die Verlegung über Kreuz, ohne sich über Überhitzung und Verbrennung Gedanken machen zu müssen;
Die Temperatur der Heizungsleitung ist gleichmäßig, überhitzt nicht und ist sicher und zuverlässig.
Strom sparen, im intermittierenden Betrieb setzt der Temperaturanstieg schnell ein;
Niedrige Installations- und Betriebskosten;
Einfach zu installieren, zu verwenden und zu warten;
Erleichtern Sie die automatisierte Verwaltung;
Keine Umweltverschmutzung;
Features wie lange Lebensdauer.
Leistung merkmale des Konstantleistung heizkabels
Das parallele elektrische Heizkabel mit konstanter Leistung hat eine konstante Wärme pro Längeneinheit. Je länger das verwendete Elektro heizkabel ist, desto größer ist die Gesamtausgangsleistung und desto höher wird die Temperatur der Rohrleitung gehalten. Das Elektro heizkabel kann auch beliebig auf die tatsächliche Länge vor Ort zugeschnitten werden. Zudem lässt sich das Heizband aufgrund seiner Weichheit leicht an der Rohroberfläche anbringen. Das metallische Abschirmnetz der Außenschicht des Heizbandes kann die Entstehung statischer Elektrizität verhindern und sicher geerdet werden. Es verbessert nicht nur die Gesamtfestigkeit des Heizbandes, sondern spielt auch eine Rolle bei der Wärmeübertragung und Wärmeableitung.

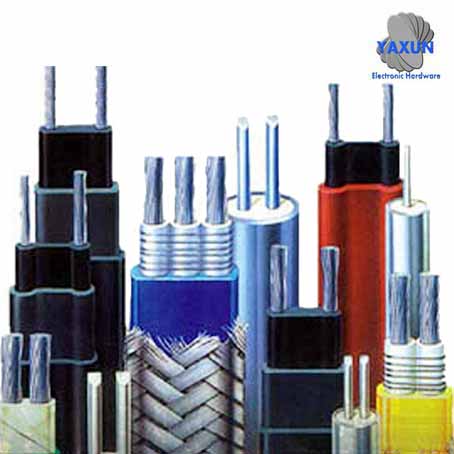

Grundstruktur und Klassifizierung von selbststeuernden Temperaturkabeln
Temperatur klassifizierungJe nach Zusammensetzung der polymeren PTC-Materialien werden selbststeuernde Heizkabel in zwei Typen unterteilt: Niedertemperatur- und Hochtemperatur-Typ.
Am Markt gebräuchlich sind Heizkabel mit einem Temperaturbereich von 65°C mit Polyolefin als Grundmaterial und 110°C und 150°C Heizkabel mit einem fluorhaltigen Material als Grundmaterial. Die Temperaturklasse ist hier definiert als die höchste Umgebungstemperatur, die das Heizkabel effektiv ausüben kann. Es versteht sich auch, dass das Kabel über einen langen Zeitraum stabil verwendet werden kann und die höchste Umgebungstemperatur der effektiven Heizleistungsabgabe erzeugt, die das angegebene Temperaturniveau überschreitet. Einerseits ist durch den erhöhten Widerstand die Ausgangsleistung des Kabels selbst sehr gering und die tatsächliche Heizleistung sehr gering. Auf der anderen Seite verschlechtert oder schwächt die Verwendung bei längerer Übertemperatur die Kabelleistung wie PTC-Eigenschaften und Heizleistung, was die Lebensdauer und Betriebszuverlässigkeit des Kabels verringert. Es ist jedoch auch möglich, für einen kurzen Zeitraum einer Temperatur umgebung ausgesetzt zu sein, die die extreme Temperatur überschreitet. Daher gibt es zusätzlich zu dem obigen Temperaturniveau ein weiteres Temperaturniveau für den selbststeuernden Heizdraht. Bei Kabeln mit einer Temperaturklasse von 65 °C beträgt die Temperaturklasse beispielsweise 85 °C; Bei Kabeln mit einer Temperaturklasse von 110°C sind es 130°C; Bei einem 150 °C-Kabel sind es 230 °C. Allerdings ist die effektive Ausgangsleistung des Kabels zu diesem Zeitpunkt nahe Null.
Aufgrund fehlender einschlägiger Literatur verstehen viele den Temperaturgrad des selbstregelnden Heizkabels falsch und meinen, er beziehe sich auf die höchste Oberflächentemperatur des Heizkabels. Daher gibt es Polyolefin-Heizungsgrade von 45,65 °C, 85 °C und 105 °C. Tatsächlich, weil die Ausgangsleistung des Kabels von der Umgebungstemperatur abhängt. Die Oberflächentemperatur des Kabels hängt während des Tests eng mit der Umgebungstemperatur und dem Wärme erhaltungszustand zusammen. Daher ist es unwissenschaftlich und ungenau, die Oberflächentemperatur zu verwenden, um den Temperaturgrad des selbstregelnden Heizkabels zu definieren. Zu beachten ist, dass die maximale Dauergebrauchstemperatur des Heizkabels mit Polyolefin als Basismaterial 65 °C nicht überschreiten sollte.
Je nach Leistung der Heizleistung
Die Ausgangsleistung des selbstregelnden Temperatur heizkabels bezieht sich auf die Ausgangsleistung pro Längeneinheit des Kabels unter der Bedingung einer Umgebungstemperatur von 10°C. Nach Heizleistung klassifiziert, gibt es drei Arten von selbststeuernden Heizkabeln: hoch, mittel und niedrig. Im Allgemeinen ist die Heizleistung von weniger als 35 W/m ein Heizkabel mit geringer Leistung; Die Heizleistung beträgt mehr als 35 W/m, aber weniger als 70 W/m ist ein Heizkabel mittlerer Leistung; Das Heizkabel ist höher als 65 W/m.
Klassifiziert nach dem Ort, an dem das Heizkabel angebracht wird
Allzweck-Heizkabel: bezeichnet ein Heizkabel aus Kupferdrähten, polymeren PTC-Materialien und einem einlagigen flammhemmenden Mantel. Wird hauptsächlich zum Beheizen oder Begleiten von Rohrnetzen bei allgemeinen Anlässen verwendet. Explosionsgeschütztes verstärktes Heizkabel: Auf die äußere Schicht eines Allzweck-Heizkabels wird ein Metallgewebe aufgemischt. Dieses Struktur kabel kann statische Elektrizität effektiv eliminieren und externen mechanischen Kollisionen widerstehen. Wird hauptsächlich an Orten mit Ex-Schutz-Anforderungen eingesetzt.
Korrosions- und explosionsgeschützter verbesserter Typ: Das Heizkabel dieser Struktur ist die äußere Schicht des Metallgewebes des explosionsgeschützten verstärkten Heizkabels, und dann wird eine Schicht aus fluorhaltigem Material zusammengesetzt. Das Heizkabel mit dieser Struktur kann statische Elektrizität, mechanische Kollisionen und verschiedene korrosive Medien effektiv verhindern und widerstehen. Es wird hauptsächlich an Orten verwendet, an denen die Umgebung rau ist oder brennbare und explosive Materialien vorhanden sind.
Klassifiziert nach Verwendungszweck des Heizkabels
Normales Heizkabel: Dies ist ein Heizkabel mit zweiadrigem Aufbau. Es besteht aus zwei parallelen Metalldrähten, die mit Polymer-PTC-Material und flammhemmendem Mantelmaterial oder Metallgewebe und Fluormaterialmantel beschichtet sind. Aufgrund des Einflusses des Leiterdurchmessers und des Spannungsabfalls über die Länge beträgt die Anschlusslänge dieser Art von Kabel im Allgemeinen nicht mehr als 200 Meter.Super langes Heizkabel:
Niederspannungs typ: Es bezieht sich auf das Heizkabel mit dem anwendbaren Spannungsbereich zwischen 12-36V. Dieser Kabeltyp hat in der Regel eine geringe Heizleistung und die Dauergebrauch länge beträgt nicht mehr als 10 Meter. Halten Sie sich bei der Verwendung strikt an die Spannungsanforderungen, andernfalls kann es zu Unfällen wie Kabelbränden kommen. Der Anwendungsbereich umfasst hauptsächlich zivile Gesundheit produkte und Sitzheizungen für Fahrzeuge und Schiffe.
Mittelspannungs typ: Bezieht sich auf Heizkabel mit anwendbaren Spannungen zwischen 100-660V. Das selbstregelnde Temperatur heizkabel, auf das wir uns im Allgemeinen beziehen, bezieht sich auf diesen Kabeltyp. In praktischen Anwendungen sind 120- und 250-V-Kabel austauschbar, aber die maximale Dauergebrauch länge von 120-V-Heizkabeln beträgt normalerweise die Hälfte von 240 V. Die durchgehende Anwendung länge dieses Kabeltyps überschreitet in der Regel 200 Meter nicht.
Hochvolt-Heizkabel: Es bezieht sich auf das Heizkabel mit einer anwendbaren Spannung zwischen 380-650V. Es sind hauptsächlich die oben genannten 5-6-adrigen Heizkabel. Die durchgehende Applikationslänge ist in der Regel größer als 500 Meter.
Stellen Sie das Anwendungssystem des Heizkabels zusammen
Jede Art und Spezifikation von Heizkabeln, wie Heizkabel mit selbstbegrenzender Temperatur, Heizkabel mit konstanter Leistung usw.Explosionsgeschützter Stromverteilerkasten: Wird verwendet, um die Sicherheitsverdrahtung des Heizkabels zu schützen. Die Qualität des Verbinders hängt mit der sicheren Verwendung und Lebensdauer des Heizkabel systems zusammen. Das universelle Modell ist FDZ.
Explosionsgeschützte Zwischen verteilerdose: Erleichtern Sie den Anschluss von Heizkabeln an komplexen Rohrleitungen. Es kann auch als Strom verteilerdose verwendet werden, sofern die maximale Nutzungslänge nicht überschritten wird. Gängige Modelle sind FIH und FTH etc.
Anschlussdose am Ende: Ein Abschnitt des selbstbegrenzenden Heizkabels wird an die Stromversorgung angeschlossen und der andere Abschnitt kann mit einer Anschlussdose abgedichtet oder ein Schrumpfschlauch verwendet werden. Verbinden Sie niemals die beiden Abschnitte des Heizkabels und verbinden Sie nicht die beiden parallelen Sammelschienen FZH
Explosionsgeschützter Temperaturregler: Verwenden Sie die Thermoelement-Temperatur kontroll sonde, um die Temperatur des Heizkabels zu messen und die Temperatur manuell genau zu kontrollieren. Das selbstbegrenzende PTC-Heizkabel kann Heizdraht zum Heizen verwenden, ohne einen Temperaturregler zu installieren. Zum Beispiel muss die elektrische Heizung mit konstanter Leistung einen Thermostat verwenden, um die Temperatur zu begrenzen, der allgemeine Typ ist BJW.
Folienband: Wird verwendet, um den Heizbereich des elektrischen Heizkabels zu erweitern, den Wärmesammel- und Isolationsbereich zu erhöhen und die Heizeffizienz zu verbessern
Wärmeleitband: Früher spielte eine feste Rolle für das elektrische Heizsystem. In der Regel wird das Heizband auf das Heizungsrohr oder zugehörige Ausrüstung geklebt und fixiert, zur Befestigung werden auch Edelstahlkabelbinder verwendet.
Warnschild: Kleben Sie es nach Abschluss der Bauarbeiten auf die Außenfläche der Begleitheizungsleitung als Zeichen und als Einschaltwarnung
