Berechnung und Installations Faelle von Draehten und Kabeln

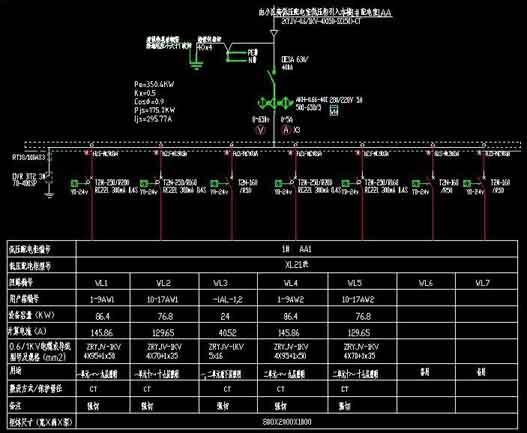

Der gemessene Laststrom der lebenden variablen Last im Arbeitsbereich 2 # beträgt 330A. Das vorhandene Kabel ist ein 120 mm langes vieradriges Kupferkern kabel, und die sichere Stromtragfähigkeit beträgt nach Überprüfung der Tabelle 260 A. Das Kabel wird überlastet und es besteht die versteckte Gefahr der Unsicherheit. Um eine normale Stromversorgung sicherzustellen, beabsichtigt der Arbeitsbereich, den Strom mit einem anderen Kabel zu teilen, um eine normale Stromversorgung sicherzustellen. (Die unten genannten Kabel beziehen sich auf gepanzerte 1-kV-VV-Typ-Vier kabel-Kupfer kabel aus Polyethylen.)
Wenn Sie sich die sichere Stromtragfähigkeit ansehen, ist 330A-260A = 70A. Wir müssen nur ein Kabel mit einer Strombelastbarkeit von 70 A kombinieren, um theoretisch einen sicheren Betrieb zu gewährleisten (idealerweise).
Gemäß der Berechnung methode der Kabel impedanz sind die Impedanzwerte von 16 mm, 25 mm, 35 mm, 50 mm, 70 mm, 95 mm, 120 mm in Tabelle 2 gezeigt:
Tabelle 2, Vieradrige Kupferkern-Kabel impedanz
Gemäß der obigen Tabelle können wir den Impedanzmodus des Kabels berechnen. Im Fall des Kontaktwiderstand des Kabels parallel zu ignorieren, wird das Parallel kabel als zwei Impedanzen parallel zu verstehen, und der Stromverteilungswert wird berechnet.
Wenn zwei Kabel parallel verlegt werden, ändert sich natürlich die sichere Stromtragfähigkeit der Kabel. Wenn beide zusammen verwendet werden, sollte die sichere Stromtragfähigkeit das 0,92-fache der ursprünglichen Tragfähigkeit betragen.
Zu diesem Zeitpunkt beträgt die sichere Stromtragfähigkeit des 120-mm-Kupferkern kabels 239A. 25 mm sind 86 A und 35 mm sind 109 A. Nach dem Prinzip von Iux≥Izmax kann es sicher mit einem 35 mm-Kabel betrieben werden.
Beim Zusammenführen eines 35-mm-Vierkabel-Kupferkabels mit dem 2 # -Wohnbereich:
<Z35> = 0,534 Ω
Der Laststrom beträgt 330 A, dann ist I120 = <Z16> / (<Z16> + <Z120>) * 330
Erhalten Sie I120 = 253,19A; I16 = 76,81A
Es ist nicht schwer zu erkennen, dass das 120-mm-Kabel immer noch mit Überlaststrom läuft.
Wenn Sie sich die sichere Stromtragfähigkeit ansehen, ist 330A-260A = 70A. Wir müssen nur ein Kabel mit einer Strombelastbarkeit von 70 A kombinieren, um theoretisch einen sicheren Betrieb zu gewährleisten (idealerweise).
Gemäß der Berechnung methode der Kabel impedanz sind die Impedanzwerte von 16 mm, 25 mm, 35 mm, 50 mm, 70 mm, 95 mm, 120 mm in Tabelle 2 gezeigt:
|
Nennquerschnittsfläche
(mm) |
Widerstand
(Ω/km) (at 20℃) |
Reaktanz
(Ω / km) |
|
16
|
1.15
|
0.068
|
|
25
|
0.75
|
0.066
|
|
35
|
0.53
|
0.064
|
|
50
|
0.37
|
0.063
|
|
70
|
0.26
|
0.081
|
|
95
|
0.19
|
0.06
|
|
120
|
0.15
|
0.06
|
Gemäß der obigen Tabelle können wir den Impedanzmodus des Kabels berechnen. Im Fall des Kontaktwiderstand des Kabels parallel zu ignorieren, wird das Parallel kabel als zwei Impedanzen parallel zu verstehen, und der Stromverteilungswert wird berechnet.
Wenn zwei Kabel parallel verlegt werden, ändert sich natürlich die sichere Stromtragfähigkeit der Kabel. Wenn beide zusammen verwendet werden, sollte die sichere Stromtragfähigkeit das 0,92-fache der ursprünglichen Tragfähigkeit betragen.
Zu diesem Zeitpunkt beträgt die sichere Stromtragfähigkeit des 120-mm-Kupferkern kabels 239A. 25 mm sind 86 A und 35 mm sind 109 A. Nach dem Prinzip von Iux≥Izmax kann es sicher mit einem 35 mm-Kabel betrieben werden.
Beim Zusammenführen eines 35-mm-Vierkabel-Kupferkabels mit dem 2 # -Wohnbereich:
<Z35> = 0,534 Ω
Der Laststrom beträgt 330 A, dann ist I120 = <Z16> / (<Z16> + <Z120>) * 330
Erhalten Sie I120 = 253,19A; I16 = 76,81A
Es ist nicht schwer zu erkennen, dass das 120-mm-Kabel immer noch mit Überlaststrom läuft.
