Fehler und Wartung des Elektro Heizkabels

Reparatur verfahren für elektrische Heizkabel

Die Rohrleitung temperatur des Elektro heizkabels ist gleichmäßig, weder zu heiß noch zu kalt, also sehr sicher und zuverlässig. Elektrische Heizkabel können in hohem Maße Strom sparen. Sicherheitsüberprüfungen sind jedoch während der Verwendung sehr wichtig.
Das Konstant temperatur system der Rohrleitung sollte vor der Verwendung routinemäßig inspiziert werden. Wenn der Riemen des Elektro heizkabels, das Zubehör, die Isolationsschicht oder die wasserdichte Schicht beschädigt sind, sollten sie sofort ersetzt und repariert werden. Die Zählerprüfung kann grundsätzlich am Ende des Kabels durchgeführt werden und alle Reparatur details werden auf dem Reparatur protokoll festgehalten.
Tägliche Wartung von Elektro heizkabeln
Fehleranalyse tabelle
Fehlerzeichen, mögliche Ursachen, Korrekturmethoden

Auslösung des Leistungsschalters:
1. Niedertemperatur-Leistungsübertragung auslösung des Heizsystems
2. Leitungskurzschlus auslösung
3. Der Kontakt oder die Mitte des Heizbandes ist durchgebrannt und hat ausgelöst
4. Nach dem Auslösen des Stromkreises kommt es bei erzwungener Kraftübertragung zu einem Verbrennungsunfall
1) Die Auswahl des Leistungsschalters ist zu klein und das Heizband wird über lange Zeit verwendet, was zu einer Überlastauslösung führt. Die maximale Nutzlänge des Kabels wird durch die Größe des Leiterader querschnitts des Produkts, die Nennleistung, die Höhe der Umgebungstemperatur beim Start oder das Temperaturniveau der Heizungsanlage begrenzt.
2) ① Die beiden Drähte am Ende sind verdrillt, um einen Kurzschluss zu erzeugen,
② Die Isolierung des Kontakts ist nicht gut oder die Zwischen isolierschicht ist durch den Einbau beschädigt. Wenn es bei der ersten Verwendung normal ist und ein Kurzschluss auf halbem Weg auftritt, hat dies im Allgemeinen folgende Gründe:
A. Die Isolierschicht am Ende und am Ende schrumpft und legt den leitfähigen Teil frei
B. Verwenden Sie absorbierendes Isolierband
C. Es gibt versteckte Gefahren der Beschädigung der Isolationsschicht des Produkts, wie z. B.: starre (Eisendraht-) Bindung, Bohren von Elektrobohrern usw. oder die Isolationsschicht an der Kontaktstelle ist während der Installation nicht wasserdicht. Die oben genannten Situationen können oft falsch installiert werden. Wenn a, b, c und andere Bedingungen nass sind, kommt es zu einem Kurzschluss.
3) Der Stromkreis ist nicht mit einem Fehlerstromschutz ausgestattet, die Funktion steuereinrichtung des Überstromschutzes oder der Schutz ist vorhanden, fällt aber sukzessive aus oder das Elektro heizkabel hat keinen Erdungsschirm oder ist nicht geerdet, um einen Regelkreis zu bilden. Wenn die obige 1.2-Situation auftritt, kommt es nach mehreren Kraftübertragungen nach dem Auslösen zu einem Burn-out-Unfall, und das Endergebnis ist, dass das Heizkabel durchgebrannt ist.
4) Falsche Auswahl des Elektro heizkabels:
① Wählen Sie ein ungeschirmtes Heizband.
② Wenn kein spezielles Produkt ausgewählt wird, das Produkt in kaltes Wasser getaucht wird und die Parameter nach konventioneller Ausführung gewählt werden, kann es vorkommen, dass der Zweiwegeschutz außer Kontrolle gerät und bei Überlastung brennt.
1) Führen Sie eine vorläufige thermische oder elektrische Planung gemäß dem Planungsdokument durch und installieren oder beheben Sie die Unfallursache gemäß dem Installationshandbuch oder den Vorsichtsmaßnahmen;
2) Jeder Stromkreis muss mit einem Kriechstrom- und Überstromschutz ausgestattet sein.
3) Das Produkt muss abgeschirmt oder abgeschirmt verstärkt sein, und das Produkt und der Controller sollten einen guten Regelkreis bilden.
4) Ungeschirmte Produkte sollten Halbzeuge sein und müssen mit zusätzlichen Sicherheitsmaßnahmen ausgestattet werden, da sonst versteckte Sicherheitsrisiken und eine bestimmungswidrige Verwendung bestehen.
5) Nachdem der Stromkreis ausgelöst wurde, kann der explosionsgeschützte Bereich nicht gezwungen werden, erneut Strom zu senden, selbst wenn ein Überstromschutz vorhanden ist, können leicht bösartige Unfälle wie Verbrennungen verursacht werden, wenn die versteckte Gefahr oder die Ursache unbekannt ist.
6) Es wird empfohlen, in explosionsgeschützten Bereichen spezielle patentierte Produkte zu wählen, und die Produkte sind vollständig nicht brennbare Materialien.

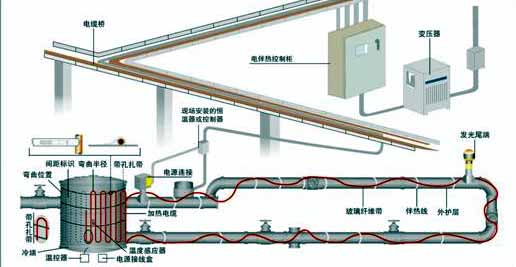

Elektrisches Heizsystem für Rohrleitungen
Die Wärmeerzeugung des Systems ist null oder gering
1) Die Spannung der Stromversorgung ist null oder niedrig;
2) Einige Zubehörteile sind nicht angeschlossen oder das Heizkabel ist abgeschnitten;
3) Einige Zubehörteile weisen falsche Anschlüsse auf;
4) Der Thermostat ist fälschlicherweise auf den geschlossenen Zustand eingestellt;
5) Das Heizband wurde beschädigt, wenn sich die Rohrleitung in einem Hochtemperaturzustand befindet;
6) Das Heizband wurde beschädigt, nachdem es einer zu hohen Temperatur ausgesetzt war;
A. Ersetzen Sie die feuchte Isolierschicht durch eine trockene und fügen Sie eine wasserdichte Abdeckung hinzu;
B. Verwenden Sie zwei, um das Fehlen von Heizkabeln auszugleichen, aber die Gesamt leitungslänge darf die Grenze nicht überschreiten;
C, den Thermostatregler neu einstellen;
D. Überprüfen Sie die Konstruktionsparameter erneut und nehmen Sie die erforderlichen Anpassungen vor;

Das System heizt sich normal auf, aber die Rohrtemperatur ist niedriger als der Auslegungswert
1) Die Dämmschicht ist feucht;
2) Unzureichende Menge an Heizkabel oder falsche Auswahl;
3) Der Thermostatregler ist nicht richtig eingestellt;
4) Die bei der Berechnung des Wärmeverlusts verwendeten Parameter sind inkonsistent;
A. Ersetzen Sie die feuchte Isolierschicht durch eine trockene und fügen Sie eine wasserdichte Abdeckung hinzu;
B. Verwenden Sie Zweiwege, um den fehlenden elektrischen Heizgurt auszugleichen, aber die Gesamt leitungslänge sollte die Grenze nicht überschreiten;
C, den Thermostatregler neu einstellen;
D. Überprüfen Sie die Konstruktion parameter erneut und nehmen Sie die erforderlichen Anpassungen vor;

Elektro heizkabel ist nicht heiß oder uneben
1) Über den Nutzungszeitraum hinaus schwächt sich diese Situation im Allgemeinen allmählich ab;
A, keine Hitzebewahrung
B, die Isolationsschicht ist zu dünn oder uneben
C. Die Isolierschicht ist nicht wasserdicht, und die Isolierschicht wird in Regen und Schnee eingetaucht, so dass sich der Kabelteil lange Zeit in einem niedrigen Temperatur- oder feuchten Zustand befindet und mit hoher Leistung arbeitet. Energie wird nicht gespart und die Dämpfungsrate ist ungleichmäßig;
3) Schlechte Qualität des Heizbandes
1) Wählen Sie Elektro heizkabel verschiedener Hersteller, die mit Typenschildern, verschiedenen technischen Indikatoren und Herstellungsdaten gekennzeichnet sind;
2) In strikter Übereinstimmung mit den Anforderungen der Produktanleitung installieren;
3) Eine wasserdichte Schicht sollte entlang der gesamten Linie der Isolierschicht hergestellt werden, damit der elektrische Heizgurt in einem trockenen Zustand funktioniert;
4) Wählen Sie spezielle patentierte Produkte und suchen Sie nach Marken.

Es gibt eine große Lücke zwischen dem anfänglichen Gebrauchseffekt und dem Designeffekt des Elektro heizkabels
1) Die Produktauswahl ist falsch oder die Auswahl der technischen Parameter ist gering.
Installation design des Elektro heizkabel
Technische Indikatoren des Elektro heizkabels:
1. Standardfarbe: rot
2. Temperaturbereich: Die maximale Arbeitstemperatur beträgt 130 ± 5 ° C; Die maximale Exposition temperatur beträgt 150℃;
Höchste Temperaturbeständigkeit: verbessertes Polyolefin 105℃, flammhemmendes Polyolefin 105℃, fluoriertes Polyolefin 180℃, perfluoriertes Material 205℃
3. Bautemperatur: mindestens -40℃
4. Thermische Stabilität: Nach 300-maligem Hin- und Herwechseln von 10℃ bis 149℃ wird der Heizwert des Kabels über 90% gehalten.
5. Biegeradius: 38,5 mm bei -20℃ 49,0 mm bei -30℃
6. Isolationswiderstand: Die Kabellänge beträgt 100m, bei einer Temperatur von 75℃, der minimale Isolationswiderstand beträgt 20MΩ, abgeschirmte oder explosionsgeschützte Schutzarten sind verfügbar. Verwenden Sie bei einer Raumtemperatur von 20 °C 2.500 VDC, um 1 Minute lang zwischen der Abschirmschicht und dem leitfähigen Kern zu testen, und der minimale Isolationswiderstand beträgt 1200 MΩ.

Inspektion und Debugging

Nach der Installation des Gesamt systems muss ein umfassendes System-Debugging durchgeführt werden, um den normalen und sicheren Betrieb des Systems zu gewährleisten. Prüfen Sie zunächst, ob alle Rohre und alle Zubehörteile korrekt installiert wurden und ob das Erscheinungsbild des Heizkabels intakt ist. Danach werden die Luftschutzschalter aller Stromkreise getrennt und jeder Stromkreis mit einem Vibrator getestet und aufgezeichnet. Vor dem Einschalten messen, ob das Netzkabel angeschlossen ist, ob das Heizkabel angeschlossen ist, ob der Temperaturfühler der elektrischen Begleitheizung richtig angeschlossen ist, ob der Temperaturregler richtig angeschlossen ist usw. Prüfen Sie durch Testen, ob das System frei startet, und prüfen Sie, ob die Schalter und Kontrollleuchten der Powerbox normal funktionieren. Einschalten und Probelauf, Arbeitstemperatur der Elektroheizung einstellen, Arbeitstemperatur dreimal reduzieren oder erhöhen und prüfen, ob das Heizkabel zum Heizen normal ist.  Beobachten Sie 3 Arbeitszyklen der Begleitheizung und notieren Sie die Zeit jedes Zyklus. Führen Sie Unfallalarmexperimente durch, nämlich Experimente mit offenem Kreislauf, Leckageexperimente, Hochtemperatur- und Niedertemperaturexperimente, und beobachten Sie den Experimentprozess und zeichnen Sie ihn auf. Beobachten Sie bei kalter Umgebungstemperatur die Arbeitsbedingungen und den Zyklus der Elektroheizung. Füllen Sie abschließend den Inbetriebnahmebericht aus, nachdem der Systemtest abgeschlossen ist. Elektrische Heizprodukte können weit verbreitet verwendet werden in: Begleitheizung und Frostschutzmittel für Rohrleitungen, Pumpenkörper, Ventile, Tanks und Tankvolumen in der Erdöl-, Chemie-, Elektro-, Medizin-, Maschinen-, Lebensmittel-, Schifffahrts- und anderen Industrien. Es ist die fortschrittlichste und effektivste Methode zur Aufrechterhaltung der Temperatur von Flüssigkeitstransport leitungen und Flüssigkeitsspeichertanks. Elektrische Heizung eignet sich nicht nur für verschiedene Orte der Dampfheizung, sondern kann auch die schwierigen Probleme der Dampfheizung lösen. Zum Beispiel: Begleitheizung in Fernleitungen, Begleitheizung in engen Räumen; Geräte mit unregelmäßigem Aussehen (wie Pumpen) Begleitheizung; Keine Dampfwärmequelle oder Begleitheizung für Rohrleitungen und Geräte in abgelegenen Gebieten; Begleitheizung von Kunststoff- und nichtmetallischen Rohren usw. Beispiele für Hauptanwendungen sind wie folgt:
