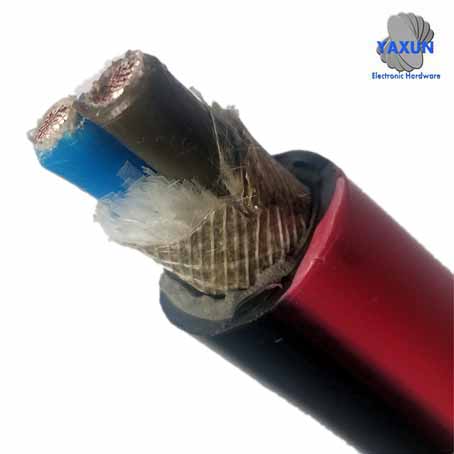

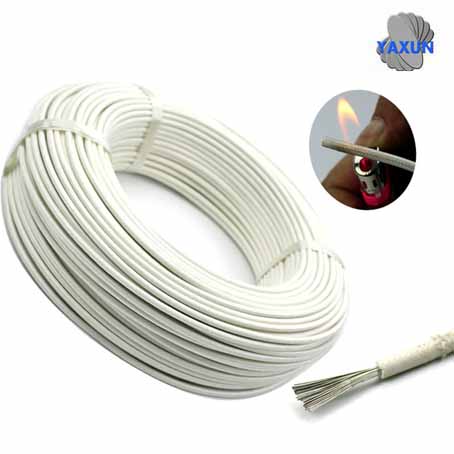

Was ist ein Feuerfestes Kabel (YTTW)?

Das feuerfeste Kabel (YTTW) bezieht sich auf ein Kabel, das im Falle der Flammen verbrennung sicher arbeiten kann. Das feuerfeste Kabel wird häufig in Hochhäusern, U-Bahn-Eisenbahnen, U-Bahn-Straßen, großen Kraftwerken und wichtigen Industrie- und Bergbauunternehmen eingesetzt. Zum Beispiel: Stromversorgung und Kontrollleitungen für Brandschutzgeräte, Notfallgeräte. Die feuerfesten Leistungskabel werden von EC502-1983 hergestellt, und die Feuerwiderstand eigenschaften entsprechen dem IEC331-1970 angegeben 120 mm².

Anwendung bedingungen

1. AC-Nennspannung: U./U (V-Serie: 600/1000 V, K-Serie: 450/750 V, B-Serie: 450/750 V).
2. Die höchste langfristige Arbeitstemperatur des Kabels
(1) Isolierhülle aus Polyvinylfluorid: 70℃ und 105℃; Isolierung von XLPE: 90℃;
(2) Isoliermantel aus Fluorkunststoff: 220℃ und 260℃; Fluorkunststoffisolierung und 105°C flammhemmender Polyvinylfluoridmantel: 90°C und 125°C.
(3) Halogenarmer, raucharmer, flammhemmender PVC-Isoliermantel: 70 ℃; Halogenfreier und raucharmer flammhemmender Polyolefin-Isoliermantel: 90℃ und 125℃.
3. Die niedrigste Umgebungstemperatur:
(1) Flammhemmender PVC-Isoliermantel: feste Verlegung -40℃; Nicht feste Verlegung -15℃;
(2) Isoliermantel aus Fluorkunststoff: feste Verlegung -60℃; Nicht feste Verlegung-20℃;
4. Die sichere Verlegungstemperatur von Kabeln sollte 0℃ nicht unterschreiten.

5. Feuerwiderstand eigenschaften:
Erfüllen Sie die Vorschriften von GA 306.2-2007, GB/T 19216.21-2003

Flammentemperatur	Flammentemperatur 950℃-1000℃	Flammentemperatur 750℃-800℃
Brenndauer	Brenndauer 90min (empfohlen)	Brenndauer 90min (empfohlen)
Zusatzspannung	Nennspannung (mindestens 100V)	Nennspannung (mindestens 100V)
Feuerwiderstandsklasse	Klasse A (Klasse IA ~ Klasse IVA)	Klasse I~IV

6. Der empfohlene zulässige Biegeradius für die Verlegung:
Ungepanzerte, geflochtene, abgeschirmte Kabel sollten nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen;

Das stahlbandarmierte Kabel sollte nicht kleiner als das 12-fache des Außendurchmessers des Kabels sein;
Das Kabel aus Fluorkunststoffisolierung und Mantelmaterial sollte nicht weniger als das 8-fache des Außendurchmessers des Kabels betragen

Gemeinsames Modell

Modell	Name	Anmerkung
NA-YJV/NB-YJV	XLPE-isoliertes PVC-ummanteltes feuerbeständiges Stromkabel der Klasse A (B)	Es kann in Innenräumen, Tunneln und Rohrleitungen installiert werden, die Feuerbeständigkeit erfordern.
NA-YJV22/NB-YJV22	XLPE-isoliertes Stahlband, PVC-ummanteltes, feuerbeständiges Stromkabel der Klasse A (B)	Es ist für die Verlegung im Erdreich geeignet, wenn Feuerwiderstand erforderlich ist, jedoch nicht für die Verlegung in Rohrleitungen.
WDNA-YJY/WDNB-YJY	XLPE-isoliertes Polyolefin-ummanteltes A (B) halogenfreies raucharmes feuerbeständiges Stromkabel	Es kann in Innenräumen, Tunneln und Rohrleitungen installiert werden, die halogenfrei, raucharm und feuerbeständig sein müssen.
WDNA-YJY23/WDNB-YJY23	VPE-isoliertes Stahlband mit Polyolefin-Ummantelung, halogenfrei, raucharm, feuerbeständig, Klasse A (B)	Es ist für die Verlegung im Erdreich geeignet, wenn Halogenfreiheit, Rauch- und Feuerbeständigkeit gefordert ist, jedoch nicht für die Verlegung in Rohrleitungen.

Modell bedeutung
1. Modell zusammensetzung
Das Modell des flammhemmenden und feuerbeständigen Drahtes und Kabels besteht aus zwei Teilen: dem Code der Produkt verbrennung charakteristik und dem zugehörigen Modell, wie in der Abbildung gezeigt

2. Codetabelle der Verbrennung eigenschaften

Code Name	Name
Za	Flammhemmend
ZA	Flammhemmende Klasse A
ZB	Flammhemmende Klasse B
ZC	Flammschutzklasse C
ZDb	Flammhemmende Klasse D
Auslassen	Halogeniert
W	Halogen frei
D	Niedriger Rauch
U	Geringe Toxizität
N	feuerfest
NJ	Feuerbeständig plus Schlagzähigkeit
NS	Feuerfest und Wasserspray
	a, Z ist das Flammschutzmittel eines Einzeldrahtes, der nur für Produkte verwendet wird, deren Grundmaterial kein Halogen enthält. Enthält das Grundmaterial Halogen, entfällt Z. b) ZD ist eine Bündelfeuerungsklasse D, die für Produkte mit einem Außendurchmesser von nicht mehr als 12 mm geeignet ist, dh für feinere Produkte.

Einstufung

Gewöhnliche feuerbeständige Kabel werden in Typ A und Typ B unterteilt: Kabel der Klasse B können einer Verbrennung von mindestens 90 Minuten in einer Flamme von 750℃～800℃ und einer Nennspannung standhalten, ohne dass das Kabel kaputt geht (dh die 3A-Sicherung brennt nicht durch). Auf der Grundlage der Verbesserung des Herstellungsprozesses der feuerfesten Schicht und des Hinzufügens der feuerfesten Schicht und anderer Verfahren wurde das feuerfeste Kabel der Klasse A entwickelt. Es hält einer Verbrennung von mindestens 90 Minuten in einer Flamme von 950℃～1 000℃ und Nennspannung stand, ohne dass das Kabel kaputt geht (dh die 3A-Sicherung brennt nicht durch). Die Feuerbeständigkeit von feuerbeständigen Kabeln der Klasse A ist besser als die der Klasse B. Darüber hinaus gehören mineralisolierte Kabel zu den leistungsstärksten unter den feuerbeständigen Kabeln. Es besteht aus Kupferkern, Kupfermantel und Magnesiumoxid-Isoliermaterialien, die als MI (Minerl Insulated Cables) bezeichnet werden. Das Kabel besteht vollständig aus anorganischen Substanzen, um die feuerfeste Schicht zu bilden, während die feuerfeste Schicht gewöhnlicher feuerfester Kabel aus anorganischen Substanzen und allgemeinen organischen Substanzen besteht. Daher ist die Feuerbeständigkeit von MI-Kabeln besser als die von gewöhnlichen feuerbeständigen Kabeln und zersetzt sich nicht und erzeugt aufgrund der Verbrennung kein korrosives Gas. MI-Kabel hat gute Feuerwiderstand eigenschaften und kann lange Zeit bei einer hohen Temperatur von 250 ℃ arbeiten. Gleichzeitig hat es die Eigenschaften explosionsgeschützt, starke Korrosionsbeständigkeit, große Strombelastbarkeit, Strahlungsbeständigkeit, hohe mechanische Festigkeit, geringe Größe, geringes Gewicht, lange Lebensdauer und kein Rauch. Der Preis ist jedoch teuer, das Verfahren ist kompliziert und die Konstruktion ist schwierig. Diese Art von Kabel mit guter Feuerbeständigkeit kann in Ölbewässerungsgebieten, öffentlichen Gebäuden mit wichtigen Holzkonstruktionen, Orten mit hohen Temperaturen und anderen Gelegenheiten mit hohen Anforderungen an die Feuerbeständigkeit und akzeptabler Wirtschaftlichkeit verwendet werden.

Wählen

Entsprechend den spezifischen Eigenschaften von feuerbeständigen Kabeln sollten Konstrukteure bei der Gestaltung und Auswahl auf folgende Aspekte achten:
(1) Wenn feuerbeständige Kabel in Kabeltunneln, Kabelzwischenlagen mit dichten Kabeln oder an brennbaren Orten wie Ölleitungen, Öldepots usw. verwendet werden, sollten zuerst feuerbeständige Kabel der Klasse A ausgewählt werden. Zusätzlich zu den oben genannten Fällen und wenn die Anzahl der Kabel gering ist, können feuerbeständige Kabel der Klasse B verwendet werden.
(2) Feuerbeständige Kabel werden meist als Stromkreise für Notstromversorgungen verwendet und erfordern im Brandfall einen normalen Betrieb. Da die Umgebungstemperatur im Brandfall stark ansteigt, wird der Druckabfall reduziert, um die Übertragungskapazität der Leitung zu gewährleisten. Bei Stromkreisen mit langen Stromzuführungen und streng begrenzten zulässigen Spannungsabfällen sollte der Querschnitt des Brandschutzkabels um mindestens eine Ebene vergrößert werden.
(3) Feuerbeständige Kabel können nicht als Hochtemperaturkabel verwendet werden.
(4) Um die Ausfallrate von Kabelmuffen bei Brandunfällen zu reduzieren, sollte die Anzahl der Muffen während der Installation so weit wie möglich reduziert werden, um sicherzustellen, dass die Leitung im Brandfall normal funktionieren kann. Wenn eine Abzweigverkabelung erforderlich ist, sollten die Verbindungen feuerfest gemacht werden.
