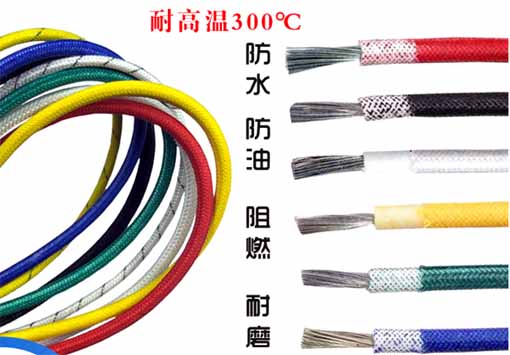

Glimmer Silikon geflochtenen Draht und Kabel
Mit Silikon geflochtene (AGRP) Drähte und Kabel werden zur Stromübertragung mit Nennwechselspannungen von 0,6 / 1 kV und darunter oder zum Anschließen von Hochtemperatur kabeln für mobile Elektrogeräte verwendet. Das Produkt hat die Eigenschaften der Wärmestrahlung, Kältebeständigkeit, Säure- und Alkalibeständigkeit, korrosiver Gase und wasserdicht. Das geflochtene Silikonkabel hat eine weiche Struktur, eine bequeme Strahlung und eine stabile elektrische Leistung in einer Umgebung mit hoher Temperatur (niedriger Temperatur). Hervorragende Anti-Aging-Leistung und lange Lebensdauer. Es ist weit verbreitet in der Metallurgie, Elektrizität, Petrochemie, Elektronik, Automobilherstellung und anderen Industrien.
Implementierungsstandards für geflochtene Silikon drähte
Q / HHTZH001.1
Die Prüfung der Flammschutz- und Feuerbeständigkeit wird in GB12666-90 durchgeführt
Verwenden Sie die Eigenschaften von geflochtenem Silikon draht
2. Die Installations- und Verlegetemperatur des Kabels sollte nicht unter -25 ° C liegen.
3. Zulässiger Biegeradius des Kabels: Das Mindestkabel beträgt das 10-fache des Kabelaußendurchmessers.

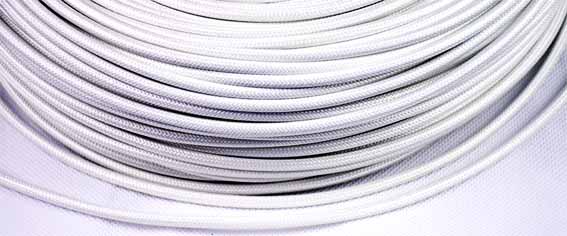

Produktbeschreibung des geflochtenen Silikon drahtes
Produktspezifikationen: 2,5-Quadrat-Silikondraht, der nach Kundenwunsch angepasst werden kann
Drahtleiter: 50 / 0,25TS verzinnter Kupferdraht
Drahtquadrat: 2,5 mm²
Fertiger Außendurchmesser: 3,6 mm
Isolator: Silikongummi
Stricken: Glasfaser + Silikonharz
Außendurchmesser-Toleranz: ± 0,10 mm
Drahtfarbe: schwarz, weiß, rot, grün, blau, gelb, gelbgrün, braun, lila, orange
Produktverpackung: 305 Meter / Rolle
Nennquerschnitt (mm2) |
Kernleiterstruktur Anzahl / Drahtdurchmesser (mm) |
Isolationsdicke (mm) |
Außendurchmesser-Steuer (mm) |
Gleichstromwiderstand des Leiters bei 20 ℃ (Ω/km) |
Verpackung / Länge (m) |
0.5 | 7 × 0.30 | 0.5 | 2.3 ± 0.3 | 40.8 | 200 |
0.75 | 11 × 0.30 | 0.5 | 2.5 ± 0.3 | 24.3 | 200 |
1 | 14 × 0.30 | 0.5 | 2.6 ± 0.3 | 20.0 | 200 |
1.5 | 21 × 0.30 | 0.5 | 2.9 ± 0.3 | 12.6 | 100 |
2 | 28 × 0.30 | 0.6 | 3.3 ± 0.5 | 9.84 | 100 |
2.5 | 35 × 0.30 | 0.6 | 3.6 ± 0.5 | 7.37 | 100 |
4 | 56 × 0.30 | 0.8 | 4.7 ± 0.5 | 4.83 | 100 |
6 | 84 × 0.30 | 0.8 | 5.5 ± 0.5 | 3.26 | 100 |
10 | 84 × 0.40 | 0.8 | 6.6 ± 0.5 | 1.80 | 100 |
16 | 228 × 0.30 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 |
126 × 0.40 | 0.8 | 7.8 ± 0.5 | 1.31 | 100 | |
25 | 196 × 0.40 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 |
361 × 0.30 | 0.8 | 9.5 ± 0.5 | 0.758 | 100 | |
35 | 494 × 0.30 | 1.0 | 11.2 ± 1.0 | 0.548 | 100 |
50 | 396 × 0.40 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 |
703 × 0.30 | 1.2 | 13.2 ± 1.0 | 0.384 | 100 | |
70 | 551 × 0.40 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 |
988 × 0.30 | 1.2 | 15.4 ± 1.0 | 0.289 | 100 | |
95 | 760 × 0.40 | 1.2 | 17.4 ± 1.0 | 0.205 | 100 |
Anmerkungen: Gemäß der Vereinbarung zwischen dem Lieferanten und dem Käufer können Produkte mit anderen Spezifikationen hergestellt werden. |
