H07RN-F Extra GroSSes Kabel

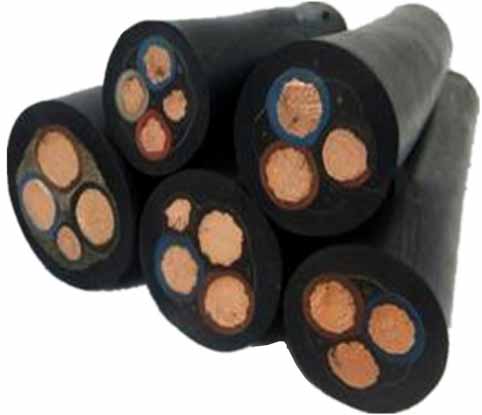

H07RN-F extra großes Kabel
H07RN-F ist ein Gummikabel, dieses Modell ist ein Draht, der in europäische Länder exportiert wird. Normalerweise nennen wir es: (VDE-Gummikabel, Gummimantel kabel, Outdoor-Gummikabel usw.) Es hat eine hohe Flexibilität und hält unterschiedlichen Witterungseinflüssen, Öl/Fett, mechanischen und thermischen Belastungen stand.Anwendungsbereich
Das Stromkabel H07RN-F für die Windkrafterzeugung ist für freie Bewegung, freie Aufhängung oder feste Verlegung geeignet. In einer frei hängenden Installation umgebung kann das Kabel mit dem Lüfter frei verdreht werden. Die Phasenleitung des Ventilator-Generator-Rotors zum Stromverteilerkasten; die Phasenänderung leitung und die Masseleitung des Ventilator stromverteilerschranks zum Kasten.Das Kabel ist hochflexibel, hält schlechtem Wetter, Fett, mechanischen Stößen und Temperaturdruck stand. Zu den Anwendungen gehören Verarbeitungsgeräte, mobile Stromversorgungen, Baustellen, Bühnen- und audiovisuelle Geräte, Hafengebiete und Staudämme. Es kann auch in Kalk installationen, temporären Gebäuden und Wohnkasernen, in der Entwässerung und Abwasserbehandlung, in kalten Umgebungen und in rauen Industrie umgebungen befestigt werden. In einem einphasigen oder dreiphasigen System beträgt die größere Arbeitsspannung Uo/U 476/825 V; in einem DC-System beträgt die größere Arbeitsspannung Uo/U 619/1238 V; bei einer festen oder geschützten Installation umgebung Die Uo / U ist 600/1000 V.

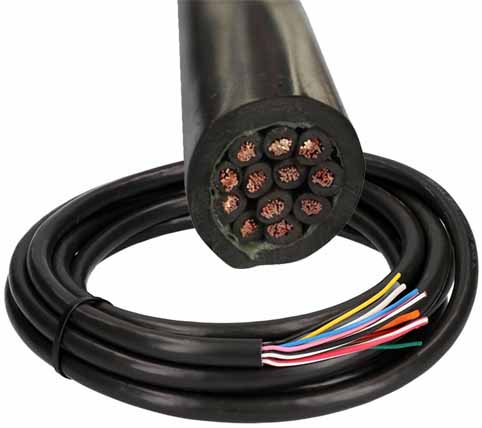

Kabelaufbau
-Mehrere Stränge flexibler blanker Kupferleiter- Folgen Sie VDE-0295 Cl 5, IEC 60228 Cl-5
-Gummiisolierung EI4 entspricht VDE-0282 Teil 1
-Farbcodierung folgt VDE-0293-308 und HD 186
-Gelb-grünes Erdungskabel (drei Adern und mehr)
-Neoprenhülle EM2
Umweltbedingungen
Höhe: 1000m
Umgebungslufttemperatur: Durchschnittliche Temperatur über viele Jahre: 10℃
Extrem hohe Temperatur: 90℃
Extrem niedrige Temperatur: -40℃
Durchschnittliche relative Luftfeuchtigkeit: Mehrjähriger Durchschnitt: 80%
Erdbebenfestigkeit: horizontale Beschleunigung: 0,2 g
Vertikale Beschleunigung: 0.1g
Sicherheitsfaktor: 1,67
Dabei ist g die Erdbeschleunigung und ihr Wert beträgt 9,8 m/s²
Maximale Windgeschwindigkeit: 30,0 m/s
Kabelverlegung bereich
Das Kabel wird hauptsächlich in der Luft verlegt oder direkt im wasser-, säure- und salzhaltigen Boden vergraben.
Nutzungsmerkmale
Die Nennspannung U0/U beträgt 450/750V;
Die langfristige Temperatur der Arbeitsumgebung des Kabels: -40~90℃;
Die Temperatur der Kabelverlegung umgebung beträgt nicht weniger als -15℃;
Der kleinere zulässige Biegeradius des Kabels sollte das 6-fache des Außendurchmessers des Kabels nicht unterschreiten.

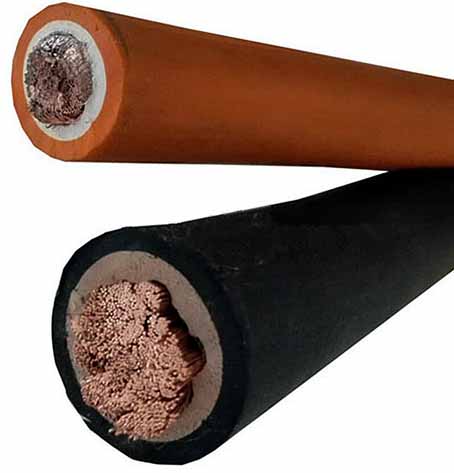

Produktbeschreibung
DirigentDer Leiter sollte die Anforderungen des fünften Leiters gemäß IEC60228 erfüllen.
Die Oberfläche des Leiters sollte glatt, frei von Fett, Graten, die die Isolierung beschädigen, und Einzeldrähten, die erhaben oder gebrochen sind, sein.
Isolationsschicht
Jeder Leiter ist mit einer Isolationsschicht aus geeignetem Material bedeckt.
Isolierung
Der Nennwert der Dämmstoffdicke sollte der DIN VDE 0250-4 entsprechen, der Mittelwert der Dämmstoffdicke sollte den Nennwert nicht unterschreiten und die Dicke des dünneren Teils sollte nicht weniger als 90 %-0,1 mm betragen der Nennwert.
Die Isolierung verwendet eine Ethylen-Propylen-Kautschuk-Isolierung und ihre Leistung entspricht den Anforderungen des Isoliermaterials vom Typ EI4 in DIN VDE 0207-20. Die Isolierung sollte dicht am Leiter anliegen und sich leicht abziehen lassen, ohne den Isolator, den Leiter oder die Beschichtung zu beschädigen. Die isolierende Oberfläche sollte glatt und einheitlich in der Farbe sein.
Isolierte Adern sollten durch Farbzeichen oder digitale Zeichen gekennzeichnet sein und der DIN VDE 0293 entsprechen.
Scheide
Der Nennwert der Manteldicke sollte der DIN VDE 0250-4 entsprechen. Und der Durchschnittswert des Außenmantels sollte nicht unter dem Nennwert liegen, und die Dicke des dünneren Teils sollte nicht unter 85%-0,1 mm des Nennwertes liegen.
Der Mantel besteht aus Neopren oder ähnlichen Elastomer materialien und seine Leistung sollte den Anforderungen des Typs EM2 in DIN VDE 0207-21 entsprechen. Der Mantel sollte fest auf den verseilten isolierten Kern oder Mantel gequetscht werden, und die Oberfläche des Außenmantels des Kabels sollte glatt und einheitlich in der Farbe sein.
Der Außendurchmesser des Kabels sollte den Vorschriften der DIN VDE 0250-4 und Q/321023KLA130 entsprechen.
Fertiges Kabel
Der DC-Widerstandswert des Leiters des fertigen Kabels bei 20°C ist nicht höher als der in IEC60228 spezifizierte Wert.
Das fertige Kabel und der isolierte Kern sollten der spezifizierten AC-Nennspannung prüfung von 2500 V standhalten und innerhalb von 5 Minuten sollte kein Ausfall auftreten.
Die mechanischen und physikalischen Eigenschaften der fertigen Kabel isolierung erfüllen die Anforderungen der DIN VDE 0282-4.
Die mechanischen und physikalischen Eigenschaften des fertigen Kabel mantels entsprechen den Vorschriften der DIN VDE 0282-4.
Das fertige Kabel sollte dem bei -40°C spezifizierten Tieftemperatur-Leistungstest standhalten.
Das fertige Kabel sollte den Brenntest nach IEC60332.1 oder EN 50265-2-1 bestehen können.
Das fertige Kabel soll den Ölbeständigkeitstest nach EN 60811-2-1 bestehen können.
Das fertige Kabel sollte dem Torsionswiderstandstest mit jeweils vier Umdrehungen in Vorwärts- und Rückwärtsrichtung, einem Torsionswinkel von nicht weniger als /-150°/m und einer Anzahl von mindestens 3.600 Umdrehungen standhalten. Nach Abschluss der Kabelprüfung darf der Leiter nicht brechen und die Manteloberfläche darf nicht reißen.
Die wichtigsten technischen Parameter des fertigen Kabels sind in der folgenden Tabelle aufgeführt:
Aderzahl und mm² pro Leiter | Außendurchmesser [mm] | Kupferindex (kg/km) | Gewicht (kg/km) |
---|---|---|---|
1 X 1.5 | 5.7 - 6.5 | 14.4 | 59 |
1 X 2.5 | 6.3 - 7.2 | 24 | 72 |
1 X 4.0 | 7.2 - 8.1 | 38.4 | 99 |
1 X 6.0 | 7.9 - 8.8 | 57.6 | 130 |
1 X 10.0 | 9.5 - 10.7 | 96 | 230 |
1 X 16.0 | 10.8 - 12.0 | 153.6 | 320 |
1 X 25.0 | 12.7 - 14.0 | 240 | 450 |
1 X 35.0 | 14.3 - 15.9 | 336 | 605 |
1 X 50.0 | 16.5 - 18.2 | 480 | 825 |
1 X 70.0 | 18.6 - 20.5 | 672 | 1090 |
1 X 95.0 | 20.8 - 22.9 | 912 | 1405 |
1 X 120.0 | 22.8 - 25.1 | 1152 | 1745 |
1 X 150.0 | 25.2 - 27.6 | 1440 | 1887 |
1 X 185.0 | 27.6 - 30.2 | 1776 | 2274 |
1 X 240.0 | 30.6 - 33.5 | 2304 | 2955 |
1 X 300.0 | 33.5 - 36.7 | 2880 | 3479 |
3 G 1.0 | 8.3 - 9.6 | 28.8 | 130 |
2 X 1.5 | 8.5 - 9.9 | 28.8 | 135 |
3 G 1.5 | 9.2 - 10.7 | 43.2 | 165 |
4 G 1.5 | 10.2 - 11.7 | 57.6 | 200 |
5 G 1.5 | 11.2 - 12.8 | 72 | 240 |
7 G 1.5 | 14.7 - 16.5 | 100.8 | 385 |
12 G 1.5 | 17.6 - 19.8 | 172.8 | 516 |
19 G 1.5 | 20.7 - 26.3 | 273.6 | 800 |
24 G 1.5 | 24.3 - 27.0 | 345.6 | 882 |
25 G 1.5 | 25.1 - 25.9 | 360 | 920 |
2 X 2.5 | 10.2 - 11.7 | 48 | 195 |
3 G 2.5 | 10.9 - 12.5 | 72 | 235 |
4 G 2.5 | 12.1 - 13.8 | 96 | 290 |
5 G 2.5 | 13.3 - 15.1 | 120 | 294 |
7 G 2.5 | 17.1 - 19.3 | 168 | 520 |
12 G 2.5 | 20.6 - 23.1 | 288 | 810 |
19 G 2.5 | 25.5 - 31 | 456 | 1200 |
24 G 2.5 | 28.8 - 31.9 | 576 | 1298 |
2 X 4.0 | 11.8 - 13.4 | 76.8 | 270 |
3 G 4.0 | 12.7 - 14.4 | 115.2 | 320 |
4 G 4.0 | 14.0 - 15.9 | 153.6 | 395 |
5 G 4.0 | 15.6 - 17.6 | 192 | 485 |
7 G 4.0 | 20.1 - 22.4 | 268.8 | 681 |
3 G 6.0 | 14.1 - 15.9 | 172.8 | 360 |
4 G 6.0 | 15.7 - 17.7 | 230.4 | 475 |
5 G 6.0 | 17.5 - 19.6 | 288 | 760 |
3 G 10.0 | 19.1 - 21.3 | 288 | 880 |
4 G 10.0 | 20.9 - 23.3 | 384 | 1060 |
5 G 10.0 | 22.9 - 25.6 | 480 | 1300 |
3 G 16.0 | 21.8 - 24.3 | 460.8 | 1090 |
4 G 16.0 | 23.8 - 26.4 | 614.4 | 1345 |
5 G 16.0 | 26.4 - 29.2 | 768 | 1680 |
4 G 25.0 | 28.9 - 32.1 | 960 | 1995 |
5 G 25.0 | 32.0 - 35.4 | 1200 | 2470 |
3 G 35.0 | 29.3 - 32.5 | 1008 | 1910 |
4 G 35.0 | 32.5 - 36.0 | 1344 | 2645 |
5 G 35.0 | 35.7 - 39.5 | 1680 | 2810 |
4 G 50.0 | 37.7 - 41.5 | 1920 | 3635 |
5 G 50.0 | 41.8 - 46.6 | 2400 | 4050 |
4 G 70.0 | 42.7 - 47.1 | 2688 | 4830 |
4 G 95.0 | 48.4 - 53.2 | 3648 | 6320 |
4 G 120.0 | 53.0 - 57.5 | 4608 | 6830 |
4 G 150.0 | 58.0 - 63.6 | 5760 | 8320 |
4 G 185.0 | 64.0 - 69.7 | 7104 | 9800 |
4 G 240.0 | 72.0 - 79.2 | 9216 | 12800 |
