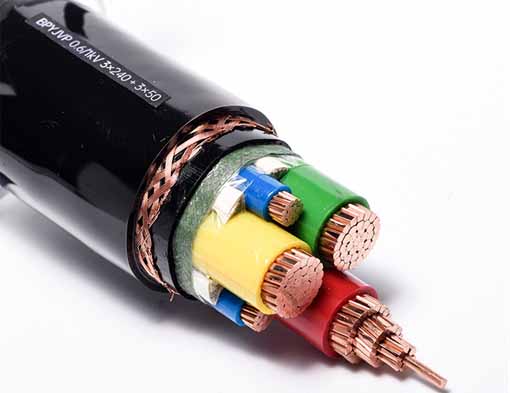

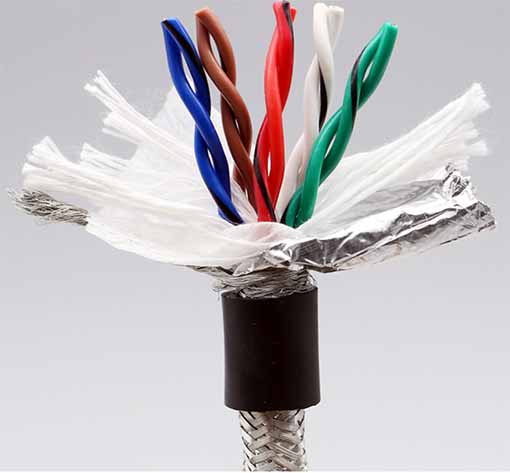

Frequenz variable Kabel werden hauptsächlich zum Verbinden von Kabeln zwischen frequenz variablen Netzteilen und frequenz variablen Motoren verwendet. Die Struktur des Frequenz umwandlung kabels umfasst drei isolierte Hauptadern und drei isolierte Neutraladern. Die Hauptleitung isolierung und die Neutralleitung isolierung sind nacheinander mit einer inneren Wicklungsschicht, einer Kupferbandschicht, einer äußeren Wicklungsschicht und einer äußeren Mantelschicht angeordnet, um eine 3+3-Kernstruktur zu bilden. Das Kabel weist eine hohe Spannung festigkeit auf, kann der Impulsspannung einer schnellen und häufigen Frequenz umwandlung standhalten und hat eine gute Schutzwirkung für elektrische Geräte mit Frequenz umwandlung. Stromübertragung in Stromkreisen mit Nennspannungen von 1KV und darunter. Es eignet sich für die Papierherstellung, Metallurgie, Metallverarbeitung, Bergbau, Eisenbahn und Lebensmittelindustrie.

Nutzungsbedingungen

1. Nennspannung U0/U: 0,6/1KV
2. Die langfristig zulässige Höchsttemperatur des Kabelleiters beträgt 90 °C und die Höchsttemperatur im Kurzschluss beträgt 250 °C
3. Die Umgebungstemperatur für Installation und Verlegung beträgt nicht weniger als 0°C, und die Umgebungstemperatur für feste Verlegung beträgt nicht weniger als -10°C
4. Der minimal zulässige Biegeradius des Kabels beträgt nicht weniger als 15D (D-Kabel Außendurchmesser, mm)

Leistung

1. Das Design des Typs BPYJVP12R-TK, ZRBPYJVP12R-TK verwendet weiche Kupferlitzen der Kategorie 5 gemäß GB/T3956-1997.
2. Isolierung aus vernetztem Polyethylen, gute Temperatur- und Wetterbeständigkeit.
3. Niedrige Übertragung impedanz und gute elektromagnetische Verträglichkeit.
4. Niedrige Arbeitskapazität.
5. Gute Entstörung und niedrige Strahlungsleistung.
6. Das symmetrische Design der dreiadrigen Kabelstruktur hat eine bessere Übertragung leistung als das vieradrige Kabel.

Detailliertes Modell und Verwendung

BPYJVTP2-TK: Kupfer kernisolierung aus vernetztem Polyethylen, PVC-Mantel, Kupferdraht wicklung, Kupferband wicklung schirm, Schleifen kabel für Frequenzumrichter.
ZRBPYJVTP2-TK: Kupfer kernisolierung aus vernetztem Polyethylen, flammwidriger PVC-Mantel, Kupferdraht wicklung, mit Kupferband umwickelter Schirm, Schleifen kabel für Frequenzumrichter.
BPYJVP12-TK: Kupfer kernisolierung aus vernetztem Polyethylen, PVC-Mantel, Kupferband umwicklung, Kupferdraht geflecht, doppelte Abschirmung, Schleifen kabel für Frequenzumrichter.
ZRBPYJVP12-TK: Kupfer kernisolierung aus vernetztem Polyethylen, flammhemmender PVC-Mantel, Kupferband umwicklung, Kupferdraht geflecht doppelt geschirmt, Schleifen kabel für Frequenzumrichter.
BPYJVPX12R-TK: Kupfer kernisolierung aus vernetztem Polyethylen, PVC-Mantel, Kupferband umwicklung, doppelte Abschirmung aus verzinntem Kupferdraht geflecht, Schleifen kabel für Frequenzumrichter.
ZRBPYJVPX12R-TK: Kupfer kernisolierung aus vernetztem Polyethylen, flammwidriger PVC-Mantel, Kupferband umwicklung, doppelte Abschirmung aus verzinntem Kupferdraht geflecht, Schleifen kabel für Frequenzumrichter.

Spezifikation Bereich

Modell, Anzahl Adern, Nennquerschnitt (MM)
BPYJVTP2-TK, 3 1,5~240
ZRBPYJVTP2-TK, 3 1,5~240
BPYJVP12R-TK, 3+3 Hauptkernsektion: 2,5-240, Sekundärkernsektion: 0,5-35
BPYJVPX12R-TK, 3+3 Hauptkernteil: 2,5-240, Nebenkernteil: 0,5-35
ZRBPYJVP12R-TK, 3+3 Hauptkernteil: 2,5-240, Nebenkernteil: 0,5-35
ZRBPYJVPX12-TK, 3+3 Hauptkernteil: 2,5-240, Nebenkernteil: 0,5-35
Hinweis: Darüber hinaus kann das Frequenz umwandlung kabel mit armierter Struktur je nach Bedarf der Benutzer bereitgestellt werden.

Modellbeschreibung

Artikelcode Beschreibung
Seriencode: BP-Frequenz umwandlung kabel
Isolationscode: YJ XLPE-Isolierung
Mantelcode: V PVC-Mantel
Mantelcode: E Halogenfreier raucharmer Polyolefinmantel
Abschirmcode: TP2 konzentrischer Leiter + Kupferband-Abschirm struktur
Schirmcode: P12 Kupferbandschirm + Kupferdrahtgeflecht Doppelschirm
Schirmcode: PX12 Kupferband schirm + geflochtener Doppelschirm aus verzinntem Kupferdraht
Gepanzerter Code: 22 Stahlband gepanzert
Flammschutz code: ZR Flammschutzmittel

Strukturiertes Design

1. Auslegung der Kabel symmetrie
Für die Spezial kabel für Frequenzumrichter motoren von 1,8/3KW und darunter und die symmetrischen 3+1-adrigen und 4-adrigen Kabel, die nur für das Eingang kabel der Hauptstromversorgung verwendet werden können, verwenden Sie am besten ein Kabel mit symmetrischem Aufbau . Die Kabel zwischen Frequenzumrichter und Frequenzumrichter motor müssen einen symmetrischen Kabel aufbau aufweisen Es gibt zwei Arten von symmetrischen Kabel aufbauten: 3 Adern und 3+3 Adern. Die 3+3-adrige Kabel struktur soll die vierte Ader (neutrale Ader) der drei großen und einer kleinen vieradrigen isolierten Adern in drei isolierte Adern mit kleinem Querschnitt zerlegen, und die drei drei kleinen Adern werden symmetrisch zu einem Kabel geformt. Bei Spezial kabeln für 6/10-kV-Motoren mit variabler Frequenz unterscheidet sich die Kabel struktur von normalen 6/10-kV-Stromkabeln. Gewöhnliche Stromkabel verwenden Kupferband, um die drei isolierten Adern abzuschirmen und ein Kabel zu bilden, während das Spezial kabel des Frequenzumrichters mit Kupferdraht und Kupferband abgeschirmt und dann in einen separaten Phasenmantel gequetscht und dann symmetrisch zu einem Kabel geformt wird. Der symmetrische Kabelaufbau hat durch die Austauschbarkeit der Adern eine bessere elektromagnetische Verträglichkeit und spielt eine gewisse Rolle bei der Unterdrückung elektromagnetischer Störungen. Es kann die ungeraden Frequenzen in den Oberwellen höherer Ordnung ausgleichen, die Entstörung des Spezial kabels des Frequenz umwandlung motors verbessern und die elektromagnetische Strahlung im gesamten System reduzieren.

2. Design der Abschirm struktur
Die Schirmung der Spezial kabel für Frequenzumrichter motoren von 1,8/3kV und darunter übernimmt im Allgemeinen die allgemeine Schirmung. Die spezielle Kabelschirmung für 6/10kv Frequenzumrichter besteht aus Phasen schirmung und Gesamtschirmung. Die Split-Phase-Abschirmung kann im Allgemeinen durch Kupferband oder Kupferdraht- und Kupferband-Kombination sabschirmung abgeschirmt werden. Die gesamte Abschirmung struktur kann eine kombinierte Abschirmung aus Kupferdraht und Kupferband, Kupfer drahtgeflecht abschirmung, Kupferband abschirmung, Kupferdraht ummantelung aus Kupferband usw. Der Querschnitt der Abschirmschicht ist proportional zum Querschnitt des Hauptkerns. Das abgeschirmte Kabel dieser Struktur kann elektromagnetischer Induktion, schlechter Erdung und Stromleitung leitung störungen widerstehen, die Induktivität reduzieren und eine übermäßige induzierte elektromotorische Kraft verhindern. Die Abschirmschicht spielt nicht nur eine Rolle bei der Unterdrückung der externen Emission elektromagnetischer Wellen, sondern dient auch als Kanal für Kurzschlussströme und kann den Neutralleiter schützen. Spezial kabel für 6/10kV-Motoren mit variabler Frequenz, da die Kabel während des Betriebs häufig radialen äußeren Kräften ausgesetzt sind. Fügen Sie eine Befestigungsschicht aus verzinktem Bandstahl außerhalb der Kabelschirmschicht hinzu (fügen Sie eine Isolierhülse zwischen der Schirmschicht und der Befestigungsschicht der Bandstahlstifte hinzu). Der Stahlgurtstift dient hauptsächlich als radialer mechanischer Schutz des Kabels und übernimmt zusätzlich die Funktion einer zusätzlichen Gesamt abschirmung. Insbesondere verwenden Stahlband armierungen und Kupferdraht- und Kupferband  abschirmungen zwei verschiedene Abschirmmaterialien, die eine komplementäre Rolle bei der Abschirmung elektromagnetischer Wellen spielen, und die Abschirmwirkung wird besser.

3. Elektrisches Leistungsdesign des Kabels
Die elektrische Leistung von Spezial kabeln für Frequenzumwandlung motoren von 1,8/3kV und darunter ist in Übereinstimmung mit den Standards GB/Tl2706, 2002 ausgelegt. Das Spezial kabel für 6/10-kV-Motoren mit variabler Frequenz erfüllt nicht nur die Norm GBT/l2706.2002, sondern hat auch die Anforderungen an die elektrische Leistung wie Kapazität und Induktivität erhöht. Entsprechend der tatsächlichen Verwendung von Spezial kabeln für Motoren mit variabler Frequenz und unter Bezugnahme auf GB/T 12706.2002 und die technischen Bedingungen von ABB Japan für Energieübertragung kabel wurden die elektrischen Leistungsparameter der Kabel bestimmt.

Prozessanforderungen

Bei der Herstellung von Spezialkabeln für Frequenzumrichter motoren ist das Extrudieren des isolierten Kerns und das Formen des Kabels der kritischste Prozess.
Nach dem Extrusionsprozess des isolierten Kerns beeinflusst die Qualität des isolierten Kerns direkt die elektrische Leistung des Kabels. Um die Qualität des Kabels zu verbessern, wählen wir Isoliermaterialien mit hoher elektrischer Leistung. Zum Beispiel: Das Spezialkabel des 1,8/3-kV-Frequenzwandler motors verwendet 10 kV vernetztes Isoliermaterial; das Spezialkabel des 6/10-kV-Frequenzwandler motors verwendet 35 kV vernetztes Isoliermaterial. Importierte Materialien werden für Leiter abschirmung, Isolation abschirmung und Isoliermaterialien verwendet. Im Produktionsprozess achten wir besonders auf die Reinigung der Rohstoffe, das feste Zusammendrücken der Abschirm- und Isoliermaterialien und kontrollieren die Exzentrizität der Isolierung und die Gleichmäßigkeit des Außendurchmessers der Isolierung. Dies kann den Schnittstelleneffekt verringern und die elektrische Leistung des Kabels verbessern.
Frequenzumwandlung kabel erfordern einen symmetrischen Aufbau.Bei der Bildung eines Kabels ist darauf zu achten, dass die Spannung der isolierten Ader gleichmäßig ist, damit die Länge der Ader nach dem Kabel möglichst konstant ist. Andernfalls kommt es zu strukturellen Veränderungen, die zu Inhomogenitäten von Kapazität und Induktivität führen und die elektrische Leistung des Kabels beeinträchtigen.
