Klassifizierung und Anwendung von Flammgeschützten Kabeln
Die verschiedenen flammhemmenden Materialien für Kabel können unterteilt werden in: Halogenhaltige flammgeschützte Kabel und halogenfreie raucharme flammgeschützte Kabel sind zwei Kategorien. Die Arten von flammwidrigen Kabeln sind: BVR, WDZB-YJY, BV, nhbv, zr-bvr, YJV, ZA-BVR, WDZB-BJY, ZR-RVS, NG-A BTLY YTTW BBTRZ BTTZ, WDZ-BYJ, RVV , ZC-BVR, YJV, YJLV, WDZ, RVS, ZB-BVVR, ZC-YJV.

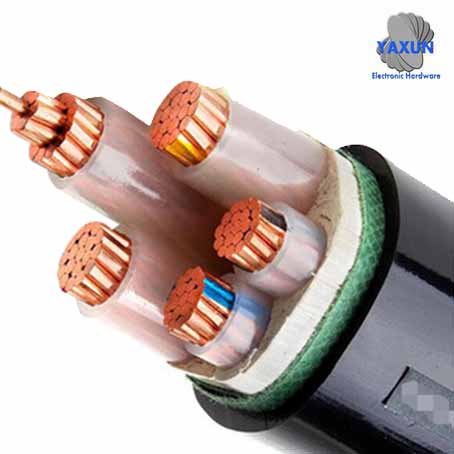

Halogenhaltige flammgeschützte Kabel isolationsschicht, Außenmantel und Hilfsstoffe (Band und Füllung) bestehen ganz oder teilweise aus halogenhaltigen Polyethylen (PVC) flammgeschützten Materialien und weisen daher gute flammhemmende Eigenschaften auf. Wenn das Kabel jedoch brennt, wird eine große Menge an dichtem Rauch und Halogensäure gas freigesetzt, und das Halogensäuregas ist korrosiv für die umgebenden elektrischen Geräte. Rettungskräfte müssen Gasmasken tragen, um sich dem Einsatzort zu nähern, um das Feuer zu löschen. Wenn das Kabel brennt, schädigt es die umliegenden elektrischen Geräte und das Rettungspersonal, was den Brandbekämpfungs- und Rettungsarbeiten nicht förderlich ist, was zu ernsthaften "Sekundärgefahren" führt.
Halogenfreie raucharme flammgeschützte Kabelisolierung, Mantel, Außenmantel und Hilfsstoffe (Band und Füllung) bestehen ganz oder teilweise aus halogenfrei flammgeschützten Materialien aus vernetztem Polyethylen (VPE). Es hat nicht nur bessere flammhemmende Eigenschaften, sondern es wird auch kein Halogen-Säuregas beim Verbrennen des Kabels freigesetzt und die vom Kabel erzeugte Rauchmenge ist auch gering. Das durch das Verbrennen des Kabels erzeugte korrosive Gas liegt auch zwischen der Flammhemmung des Kabels und der Verringerung der Menge an halogensaurem Gas. Um ein halogenarmes, raucharmes, flammwidriges Kabel zu entwickeln, wurde eine Kompromissmethode gewählt. Sein Halogengehalt beträgt etwa 1/3 von halogenhaltigen flammgeschützten Kabeln. Auch die Rauchmenge liegt nahe dem anerkannten "Low Smoke"-Niveau.
Nach dem „Draht- und Kabel-Verbrennung prüfverfahren“ werden die nach dem Bündelfeuerungs-Prüfverfahren bewerteten flammwidrigen Kabel in die Kategorien A, B und C3 eingeteilt. Unter ihnen haben Kabel vom Typ A die anspruchsvollsten Testbedingungen, haben eine bessere Leistung als Typ B und C und sind die teuersten. Um die Flammwidrigkeit des Kabels zu erreichen oder das Flammschutz niveau des Kabels zu verbessern, hat man die sogenannte "Sauerstoffbarriere" oder "Feuerbarriere" entwickelt. Als flammwidriges Kabel mit neuem Aufbau wie gefülltes oder umwickeltes feuerfestes und flammhemmendes Band (Brand schutzschicht) wird diese Art von Kabel als "sauerstoffdichtes (feuerfestes) Kabel" bezeichnet. Das Hauptprinzip besteht darin, dass dem Material Metall verbindungen zugesetzt werden, wodurch auch halogen- und raucharme, halogenfreie raucharme und flammwidrige Kabel erreicht werden. Die sogenannte „Sauerstoffsperre“ und „Feuersperre“ sind jedoch nur Mittel, um die Flammwidrigkeit von Kabeln zu erreichen. Letztlich ist es immer noch ein flammwidriges Kabel und die höchste erreichbare Flammwidrigkeit stufe ist ebenfalls Klasse A. Daher kann das flammwidrige Kabel nicht als "Sauerstoffbarriere"-Kabel bezeichnet werden, sondern das "Sauerstoffbarriere"-Kabel kann nur als flammwidriges Kabel bezeichnet werden.
Die Flammwidrigkeit der Kabel bei dichter Anordnung mehrerer Kabel sollte der "Bundled Wire and Cable Burning Test Method" und der Kabel konfiguration entsprechen. Die Grundsätze der Verhütung katastrophaler Unfälle und wirtschaftlicher Rationalität sind erforderlich, um den Anforderungen geeigneter Kategorien gerecht zu werden. Für die folgenden Orte oder Stromkreise, die aufgrund eines externen Feuers innerhalb einer bestimmten Zeit unter Spannung gesetzt werden müssen, sollten die freiliegenden Kabel vor Feuer geschützt oder Kabel mit Feuerwiderstand verwendet werden. Wichtige Stromkreise wie Brandschutz, Alarm, Notbeleuchtung, Leistungsschalter betrieb DC-Stromversorgung und Stromversorgung zur Notabschaltung von Stromaggregaten und anderen wichtigen Stromkreisen; Computerüberwachung, Doppelrelais schutz, Sicherheit stromversorgung usw., einer der beiden Stromkreise, wenn der gleiche Kanal nicht voneinander getrennt ist, wenn die beiden Stromkreise zusammen verwendet werden.
2. Feuerbeständiger Schutz von Kabeln
Wenn die Anzahl der Kabel gering ist, können die Kabel mit feuerbeständiger Farbe oder Klebeband versehen oder die Kabel durch feuerbeständige Rohre geführt werden. Bei vielen Kabeln im selben Kanal sollten diese im feuerbeständigen Trogkasten verlegt werden und das Stromkabel sollte belüftet sein. Der halbgeschlossene Typ kann in einer Umgebung mit nicht brennbarem Staub verwendet werden. Wenn die Schutzstrecke des auf der Brücke verlegten Kabels nicht lang ist, kann auch ein Feuerschutzpaket verwendet werden.
In Öltanklagern, wichtigen öffentlichen Gebäuden mit Holzkonstruktionen, Hochtemperatur bereichen und anderen Situationen mit hohen Anforderungen an Feuerbeständigkeit, Installation und Wirtschaftlichkeit können nicht brennbare mineralisolierte Kabel verwendet werden. Bei der Verlegung von in sich geschlossenen ölgefüllten Kabeln in öffentlichen Korridoren, Personentunneln, Brücken usw., wo Brandschutz erforderlich ist, können sie in Sand verlegt werden. Kabel gräben in der Nähe von ölhaltigen Geräten wie Starkstrom- und Spannungswandlern werden mit Grubenabdeckungen verschlossen.
3. Dichte Orte
An kabelintensiven Orten oder geschlossenen Durchgängen mit hohen Sicherheitsanforderungen sollten für zuverlässige Umweltaktionen geeignete automatische Brandmelde- und Meldegeräte ausgestattet werden. Das Kraftstoffversorgungssystem, in dem das ölgefüllte Kabel verlegt ist, muss mit automatischen Feueralarm- und Sperrvorrichtungen ausgestattet sein, die den Status der Kraftstoffeinspritzung anzeigen können. Die kabelintensiven Teile unterirdischer öffentlicher Einrichtungen, die Terminalinstallation von mehreren ölgefüllten Kabeln und andere Stellen mit erhöhten Sicherheit anforderungen können mit speziellen Feuerlöscheinrichtungen wie Wassersprüh löschanlagen installiert werden.
(1) Da das halogenhaltige flammhemmende Kabel beim Verbrennen korrosives Halogensäuregas freisetzt, wird die Brandbekämpfung stark behindert, was die Brandbekämpfung zeit verzögert und die Ausbreitung des Feuers erhöht. An öffentlichen Orten mit hoher Bevölkerungsdichte sollten daher möglichst halogenfreie, raucharme, flammwidrige Kabel ausgelegt werden. In Arbeitsbereichen mit geringer Bevölkerungsdichte können alle Arten von flammwidrigen Kabeln verwendet werden.
(2) Flammwidrige Kabel werden in die Kategorien A, B und C3 eingeteilt, wobei flammwidrige Kabel der Kategorie A eine bessere Leistung als Kategorie B und C aufweisen und der Preis am teuersten ist. Der Konstrukteur muss den Typ des flammwidrigen Kabels bei der Bereitstellung der Bestellliste angeben.
(3) Die Kategorien A, B und C von flammgeschützten Kabeln können nicht vom Aussehen unterschieden werden. Verlassen Sie sich nur auf den Hersteller, um die Versorgung zu gewährleisten, daher sollte der Kabel hersteller bei der Konstruktion und Auswahl sorgfältig ausgewählt werden.
(4) Gegenüber halogenfreien und raucharmen flammgeschützten Kabeln haben halogenfreie raucharme flammgeschützte Kabel die Vorteile geringer Korrosion und geringer Rauchentwicklung, jedoch sind die elektrischen und mechanischen Eigenschaften deutlich reduziert. Daher sollten halogenfreie raucharme flammgeschützte Kabel bei der Kabelverlegung einen größeren Biegeradius aufweisen als halogenhaltige flammgeschützte Kabel.
(5) Bei der Auslegung der Kabelverlegung ist es nicht ratsam, nicht flammgeschützte Kabel und flammwidrige Kabel nebeneinander zu verlegen. Es ist nicht ratsam, flammgeschützte Kabel verschiedener Flammschutz klassen nebeneinander zu verlegen.
Die wichtigsten technischen Indikatoren für die Brandsicherheit des Kabels sind die Flammwidrigkeit des CO2-Kabels, die Rauchdichte und die Toxizität des Gases. Die US-Brandschutz normen widmen den ersten beiden Fragen mehr Aufmerksamkeit, aber Europa und die USA haben völlig unterschiedliche Ansichten zum Brandschutz.
Das traditionelle amerikanische Konzept denkt: Die Ursache des Feuers liegt in der Entstehung des giftigen Gases Kohlenmonoxid (CO) und der Wärmefreisetzung aus der Umwandlung von CO zu CO2 im anschließenden Verbrennungsprozess. Daher kann die Kontrolle der während des Verbrennungsprozesses freigesetzten Wärmemenge die Brandgefahr verringern.
Die europäische Tradition ist davon überzeugt, dass: Die Menge der bei der Verbrennung freigesetzten Halogensäure (HCL), die Gaskorrosivität, die Rauchkonzentration und die Gastoxizität sind die wichtigsten Faktoren, die bestimmen, ob Personen sicher vom Brandort fliehen können.
Um die flammhemmende Leistung von Kabeln zu bewerten, hat die Internationale Elektrotechnische Kommission drei Normen formuliert: IEC60332-1, IEC60332-2 und IEC60332-3. IEC60332-1 und IEC60332-2 werden verwendet, um die Flammwidrigkeit eines einzelnen Kabels zu bewerten, wenn es in einer geneigten und vertikalen Position verlegt wird (entsprechend den Standards GB12666.3 und GB12666.4 in China). IEC60332-3 (entspricht GB12666.5-90 in China) wird verwendet, um die Flammwidrigkeit von gebündelten Kabeln bei senkrechtem Brennen zu beurteilen. Im Gegensatz dazu sind die Flammschutz anforderungen von gebündelten Kabeln bei vertikaler Verbrennung deutlich höher.
IEC60332-1/BS4066-1 flammhemmende Bewertung (vertikaler Brenntest mit Einzeldraht oder Kabel)

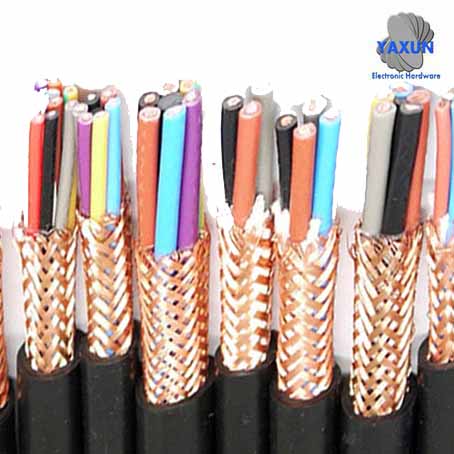

Halogenhaltige flammgeschützte Kabel isolationsschicht, Außenmantel und Hilfsstoffe (Band und Füllung) bestehen ganz oder teilweise aus halogenhaltigen Polyethylen (PVC) flammgeschützten Materialien und weisen daher gute flammhemmende Eigenschaften auf. Wenn das Kabel jedoch brennt, wird eine große Menge an dichtem Rauch und Halogensäure gas freigesetzt, und das Halogensäuregas ist korrosiv für die umgebenden elektrischen Geräte. Rettungskräfte müssen Gasmasken tragen, um sich dem Einsatzort zu nähern, um das Feuer zu löschen. Wenn das Kabel brennt, schädigt es die umliegenden elektrischen Geräte und das Rettungspersonal, was den Brandbekämpfungs- und Rettungsarbeiten nicht förderlich ist, was zu ernsthaften "Sekundärgefahren" führt.
Halogenfreie raucharme flammgeschützte Kabelisolierung, Mantel, Außenmantel und Hilfsstoffe (Band und Füllung) bestehen ganz oder teilweise aus halogenfrei flammgeschützten Materialien aus vernetztem Polyethylen (VPE). Es hat nicht nur bessere flammhemmende Eigenschaften, sondern es wird auch kein Halogen-Säuregas beim Verbrennen des Kabels freigesetzt und die vom Kabel erzeugte Rauchmenge ist auch gering. Das durch das Verbrennen des Kabels erzeugte korrosive Gas liegt auch zwischen der Flammhemmung des Kabels und der Verringerung der Menge an halogensaurem Gas. Um ein halogenarmes, raucharmes, flammwidriges Kabel zu entwickeln, wurde eine Kompromissmethode gewählt. Sein Halogengehalt beträgt etwa 1/3 von halogenhaltigen flammgeschützten Kabeln. Auch die Rauchmenge liegt nahe dem anerkannten "Low Smoke"-Niveau.
Nach dem „Draht- und Kabel-Verbrennung prüfverfahren“ werden die nach dem Bündelfeuerungs-Prüfverfahren bewerteten flammwidrigen Kabel in die Kategorien A, B und C3 eingeteilt. Unter ihnen haben Kabel vom Typ A die anspruchsvollsten Testbedingungen, haben eine bessere Leistung als Typ B und C und sind die teuersten. Um die Flammwidrigkeit des Kabels zu erreichen oder das Flammschutz niveau des Kabels zu verbessern, hat man die sogenannte "Sauerstoffbarriere" oder "Feuerbarriere" entwickelt. Als flammwidriges Kabel mit neuem Aufbau wie gefülltes oder umwickeltes feuerfestes und flammhemmendes Band (Brand schutzschicht) wird diese Art von Kabel als "sauerstoffdichtes (feuerfestes) Kabel" bezeichnet. Das Hauptprinzip besteht darin, dass dem Material Metall verbindungen zugesetzt werden, wodurch auch halogen- und raucharme, halogenfreie raucharme und flammwidrige Kabel erreicht werden. Die sogenannte „Sauerstoffsperre“ und „Feuersperre“ sind jedoch nur Mittel, um die Flammwidrigkeit von Kabeln zu erreichen. Letztlich ist es immer noch ein flammwidriges Kabel und die höchste erreichbare Flammwidrigkeit stufe ist ebenfalls Klasse A. Daher kann das flammwidrige Kabel nicht als "Sauerstoffbarriere"-Kabel bezeichnet werden, sondern das "Sauerstoffbarriere"-Kabel kann nur als flammwidriges Kabel bezeichnet werden.
Verwendung flammwidriger Kabel
1. Dichte KabelDie Flammwidrigkeit der Kabel bei dichter Anordnung mehrerer Kabel sollte der "Bundled Wire and Cable Burning Test Method" und der Kabel konfiguration entsprechen. Die Grundsätze der Verhütung katastrophaler Unfälle und wirtschaftlicher Rationalität sind erforderlich, um den Anforderungen geeigneter Kategorien gerecht zu werden. Für die folgenden Orte oder Stromkreise, die aufgrund eines externen Feuers innerhalb einer bestimmten Zeit unter Spannung gesetzt werden müssen, sollten die freiliegenden Kabel vor Feuer geschützt oder Kabel mit Feuerwiderstand verwendet werden. Wichtige Stromkreise wie Brandschutz, Alarm, Notbeleuchtung, Leistungsschalter betrieb DC-Stromversorgung und Stromversorgung zur Notabschaltung von Stromaggregaten und anderen wichtigen Stromkreisen; Computerüberwachung, Doppelrelais schutz, Sicherheit stromversorgung usw., einer der beiden Stromkreise, wenn der gleiche Kanal nicht voneinander getrennt ist, wenn die beiden Stromkreise zusammen verwendet werden.
2. Feuerbeständiger Schutz von Kabeln
Wenn die Anzahl der Kabel gering ist, können die Kabel mit feuerbeständiger Farbe oder Klebeband versehen oder die Kabel durch feuerbeständige Rohre geführt werden. Bei vielen Kabeln im selben Kanal sollten diese im feuerbeständigen Trogkasten verlegt werden und das Stromkabel sollte belüftet sein. Der halbgeschlossene Typ kann in einer Umgebung mit nicht brennbarem Staub verwendet werden. Wenn die Schutzstrecke des auf der Brücke verlegten Kabels nicht lang ist, kann auch ein Feuerschutzpaket verwendet werden.
In Öltanklagern, wichtigen öffentlichen Gebäuden mit Holzkonstruktionen, Hochtemperatur bereichen und anderen Situationen mit hohen Anforderungen an Feuerbeständigkeit, Installation und Wirtschaftlichkeit können nicht brennbare mineralisolierte Kabel verwendet werden. Bei der Verlegung von in sich geschlossenen ölgefüllten Kabeln in öffentlichen Korridoren, Personentunneln, Brücken usw., wo Brandschutz erforderlich ist, können sie in Sand verlegt werden. Kabel gräben in der Nähe von ölhaltigen Geräten wie Starkstrom- und Spannungswandlern werden mit Grubenabdeckungen verschlossen.
3. Dichte Orte
An kabelintensiven Orten oder geschlossenen Durchgängen mit hohen Sicherheitsanforderungen sollten für zuverlässige Umweltaktionen geeignete automatische Brandmelde- und Meldegeräte ausgestattet werden. Das Kraftstoffversorgungssystem, in dem das ölgefüllte Kabel verlegt ist, muss mit automatischen Feueralarm- und Sperrvorrichtungen ausgestattet sein, die den Status der Kraftstoffeinspritzung anzeigen können. Die kabelintensiven Teile unterirdischer öffentlicher Einrichtungen, die Terminalinstallation von mehreren ölgefüllten Kabeln und andere Stellen mit erhöhten Sicherheit anforderungen können mit speziellen Feuerlöscheinrichtungen wie Wassersprüh löschanlagen installiert werden.
Vorsichtsmaßnahmen für flammwidrige Kabel
Der Konstrukteur sollte das Kabel entsprechend den spezifischen Eigenschaften des flammgeschützten Kabels konzipieren, auswählen und verlegen und dabei folgende Punkte beachten:(1) Da das halogenhaltige flammhemmende Kabel beim Verbrennen korrosives Halogensäuregas freisetzt, wird die Brandbekämpfung stark behindert, was die Brandbekämpfung zeit verzögert und die Ausbreitung des Feuers erhöht. An öffentlichen Orten mit hoher Bevölkerungsdichte sollten daher möglichst halogenfreie, raucharme, flammwidrige Kabel ausgelegt werden. In Arbeitsbereichen mit geringer Bevölkerungsdichte können alle Arten von flammwidrigen Kabeln verwendet werden.
(2) Flammwidrige Kabel werden in die Kategorien A, B und C3 eingeteilt, wobei flammwidrige Kabel der Kategorie A eine bessere Leistung als Kategorie B und C aufweisen und der Preis am teuersten ist. Der Konstrukteur muss den Typ des flammwidrigen Kabels bei der Bereitstellung der Bestellliste angeben.
(3) Die Kategorien A, B und C von flammgeschützten Kabeln können nicht vom Aussehen unterschieden werden. Verlassen Sie sich nur auf den Hersteller, um die Versorgung zu gewährleisten, daher sollte der Kabel hersteller bei der Konstruktion und Auswahl sorgfältig ausgewählt werden.
(4) Gegenüber halogenfreien und raucharmen flammgeschützten Kabeln haben halogenfreie raucharme flammgeschützte Kabel die Vorteile geringer Korrosion und geringer Rauchentwicklung, jedoch sind die elektrischen und mechanischen Eigenschaften deutlich reduziert. Daher sollten halogenfreie raucharme flammgeschützte Kabel bei der Kabelverlegung einen größeren Biegeradius aufweisen als halogenhaltige flammgeschützte Kabel.
(5) Bei der Auslegung der Kabelverlegung ist es nicht ratsam, nicht flammgeschützte Kabel und flammwidrige Kabel nebeneinander zu verlegen. Es ist nicht ratsam, flammgeschützte Kabel verschiedener Flammschutz klassen nebeneinander zu verlegen.
Standard für flammwidrige Kabel
Die wichtigsten technischen Indikatoren für die Brandsicherheit des Kabels sind die Flammwidrigkeit des CO2-Kabels, die Rauchdichte und die Toxizität des Gases. Die US-Brandschutz normen widmen den ersten beiden Fragen mehr Aufmerksamkeit, aber Europa und die USA haben völlig unterschiedliche Ansichten zum Brandschutz.Das traditionelle amerikanische Konzept denkt: Die Ursache des Feuers liegt in der Entstehung des giftigen Gases Kohlenmonoxid (CO) und der Wärmefreisetzung aus der Umwandlung von CO zu CO2 im anschließenden Verbrennungsprozess. Daher kann die Kontrolle der während des Verbrennungsprozesses freigesetzten Wärmemenge die Brandgefahr verringern.
Die europäische Tradition ist davon überzeugt, dass: Die Menge der bei der Verbrennung freigesetzten Halogensäure (HCL), die Gaskorrosivität, die Rauchkonzentration und die Gastoxizität sind die wichtigsten Faktoren, die bestimmen, ob Personen sicher vom Brandort fliehen können.
Um die flammhemmende Leistung von Kabeln zu bewerten, hat die Internationale Elektrotechnische Kommission drei Normen formuliert: IEC60332-1, IEC60332-2 und IEC60332-3. IEC60332-1 und IEC60332-2 werden verwendet, um die Flammwidrigkeit eines einzelnen Kabels zu bewerten, wenn es in einer geneigten und vertikalen Position verlegt wird (entsprechend den Standards GB12666.3 und GB12666.4 in China). IEC60332-3 (entspricht GB12666.5-90 in China) wird verwendet, um die Flammwidrigkeit von gebündelten Kabeln bei senkrechtem Brennen zu beurteilen. Im Gegensatz dazu sind die Flammschutz anforderungen von gebündelten Kabeln bei vertikaler Verbrennung deutlich höher.
IEC60332-1/BS4066-1 flammhemmende Bewertung (vertikaler Brenntest mit Einzeldraht oder Kabel)
