Klassifizierung und Auswahl Elektrischer Draht

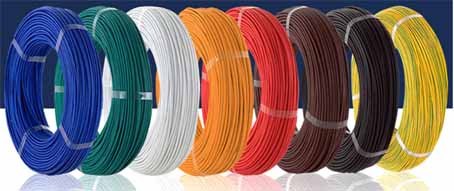

VDE elektronischer Draht 18awg
Gemeinsame elektrischer Draht Spezifikationen: PVC elektronischer Draht, Bestrahlen Draht, Isolierung Draht, Koaxial kabel, Hochtemperatur draht, Flach draht Wellen, Computerkabel. Elektronische Drähte beziehen sich im Allgemeinen auf die gesamte interne und externe Verwendung elektronischer Geräte oder Ausrüstungen. Elektrische Verbindungskabel für die Signal- und Energieübertragung;
Seine Struktur kann von einem einfachen, allgemein isolierten Draht bis zu einem äußerst komplexen Signalübertragung kabel reichen, das einen sehr großen Bereich und eine Vielzahl von Typen abdeckt.
Spannung --- Sie hängt vom Material und der Dicke der Isolierschicht ab.
Strom --- bezogen auf die Größe des Leiters.
Temperatur --- bezogen auf das Material der Isolierschicht.

1. Der Außendurchmesser ist klein.
2. Eine UL- und CSA-Zertifizierung ist im Allgemeinen erforderlich.
3. Der Leiter muss verzinnt sein - um eine Oxidation des Kupferdrahtes zu verhindern und leicht zu löten.
4. Der Leiter ist verdrillter Draht - gute Flexibilität und einfache Verdrahtung.

PVC elektronischen Draht (Hook Up Wire):
Eigenschaften: (1) Die Härte und der Glanz können gemäß der Formel eingestellt werden.
(2) Gute Säure- und Alkalibeständigkeit.
(3) Ausgezeichnete Flammwidrigkeit.
(4) Einfach zu verarbeiten und zu verdrahten.
(5) Der Preis ist günstiger.
Hauptleitungstypen: UL1007, 1015, 1032, 1061, 1095, 1617
Zweck: Interne Verbindungsleitung allgemeiner elektronischer Geräte.

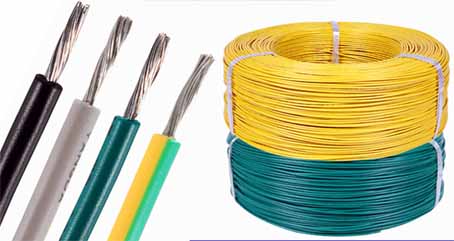

UL1007 verzinnter elektronischer Draht-26AWG, 24AWG, 22AWG, 20AWG, 18AWG, 16AWG
Bestrahlungslinie:
Isolator: XLPVC (80 °, 90 °, 105 °)
XLFRPE (125 ℃)
Eigenschaften: 1. Die Isolierung ist beim Löten nicht leicht zu schrumpfen und die Verarbeitbarkeit ist gut.
2. Verbesserte mechanische Eigenschaften wie Druckfestigkeit, Verschleißfestigkeit, Schnittfestigkeit usw.
3. Gute Säure- und Alkalibeständigkeit sowie Beständigkeit gegen chemische Lösungsmittel.
4. Verbesserte thermische Stabilität.
5. Der Preis ist teurer.
Hauptleitungstypen: XLPVC: UL1429, 1430, 1431, 1571, 1672
XLFRPE: UL3265, 3266, 3271
Zweck: Interne Verkabelung von elektronischen Geräten und Kabeln von Motoren, Beleuchtung usw., die eine hohe Zuverlässigkeit erfordern.

Geschirmter Draht:
Isolator: PVC, PE, XLPVC, XLPE
Isolationsschicht: verzinnter Kupferdraht gewickelt
Abdeckung: PVC
Eigenschaften: (1) Flexibel und einfach zu verdrahten.
(2) Es kann Signalstörungen isolieren und Rauschen reduzieren.
Hauptleitungstypen: UL1533, 2547, 1185, 1571, 2851, 2854, 1691, 2791
Zweck: Geeignet für alle Arten von Empfangsgeräten (Audio-, Radio- und Tonbandgerät, Walkman, Videorecorder usw.)

Koaxial kabel:
Isolator: PE, PEF, XLPE, TFE
Isolationsschicht: Kupfer draht (blanker Kupfer draht, verzinnter Kupfer draht) geflochten
Abdeckung: PVC, FEP
Merkmale: (1) Es kann Signalstörungen isolieren und Rauschen reduzieren.
(2) Stabile charakteristische Impedanz, ausgezeichnete Hochfrequenzübertragung, geringe Dämpfung
Hauptleitung typen: UL1365 (75 Ω), 1107 (50 Ω).
Verwendung: Interne Verkabelung verschiedener elektrischer Produkte wie Fernseher, Radios, Tonbandgeräte, Videorecorder usw.

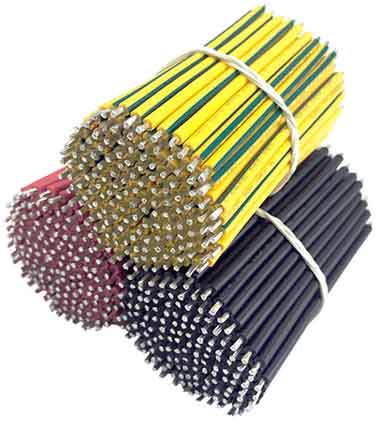

Bearbeitung des elektronischen Erdungskabels 1015
Hochtemperatur draht:
Isolator: TEFLONTFE (200 ° C, 260 ° C), TEFLONFEP (150 ° C, 200 ° C)
Eigenschaften: (1) Hervorragende Hochtemperaturbeständigkeit.
(2) Hervorragende Lötbeständigkeit.
(3) Hervorragende Beständigkeit gegen Säuren und Laugen, Lösungsmittel und Öle
(4) Raucharm und nicht brennend.
(5) Hervorragende elektrische Leistung, geeignet für Hochfrequenz kommunikation und geringe Dämpfung.
(6) Die Oberfläche ist glatt und die Farbe ist hell.
(7) Der Preis ist hoch,

Hauptleitungstypen: TFE - UL1180, FEP - UL1330, 1331, 1332, 1333
Verwendung: elektrische Heizungen, Generatoren, Motoren, Bügeleisen, Haartrockner, Beleuchtung und andere Exportleitungen oder feuerfeste Hochhauskabel.

Flaches Kabel:
Isolator: PVC
Eigenschaften: (1) Niedrige Belegungsrate und einfache Konfiguration.
(2) Der Stecker muss bei der Verkabelung angeschlossen werden, was leicht zu zerlegen und zu montieren ist.
Hauptleitungstypen: UL2468, 2877
Verwendung: Interne Verkabelung von Präzisionsin  trumenten und Computern.

Computerkabel:
Isolator: PVC, PE, PEF
Isolationsschicht: Aluminiumfolie Mylar-Klebeband, Kupferdrahtgeflecht.
Abdeckung: PVC

Merkmale: (1) Eine Vielzahl unterschiedlicher Verwendungszwecke.
(2) Die meisten Teile müssen isoliert und abgeschirmt werden, um Störungen zu vermeiden
(3) Die meisten externen Drähte werden für Farbton und Aussehen verwendet
Die Anforderungen sind strenger.
Hauptleitungstypen: UL2464, 2919, 2990
1. Verzinnen
2. Litzendraht
3. Isolationsextrusion
4. Sammlung
5. Geflochtene oder gewickelte Isolierung
6. Nach draußen begleitet werden
7. Hochtemperaturextrusion
8. Bestrahlung
