Klassifizierung und Installation von YJV Kabeln

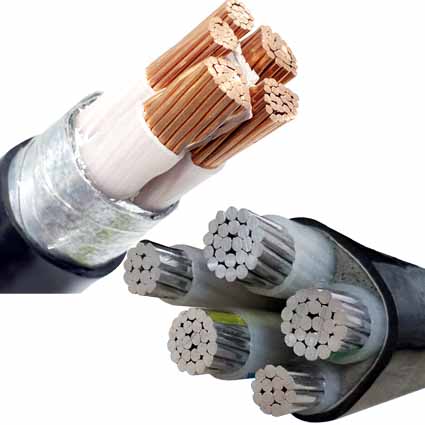

YJV-Kabel mit gepanzertem Kupferkern und Aluminiumkern
Die Installation und Nutzung von YJV Kabel
Methode der Auswahl

Die Nennspannung des YJV-Kabels wird durch U0 / U (Um) ausgedrückt:
U0 ist die Nennleistungsfrequenz-Spannung zwischen dem Leiter und dem Boden oder der in der Kabel konstruktion verwendeten Metall abschirmung. U ist die Nennleistungsfrequenz-Spannung zwischen den Leitern in dem Kabel entwurf verwendet und Um ist der maximale Wert der höchsten Systemspannung, dass das Gerät aushalten kann.
Entsprechend der unterschiedlichen Kabel verlegung Umwelt und Last, das Design und die technischen Daten des Kabels wählen. Der ungepanzerte Typ eignet sich für Überkopf-, Innen-, Tunnel-, Kabel graben- und andere Anlässe und kann externen mechanischen Kräften nicht standhalten. Gepanzerte und nicht gepanzerte Kabel können unter geeigneten Bedingungen direkt in den Boden eingegraben werden. Kann bestimmten mechanischen äußeren Kräften standhalten. Einadrige Kabel dürfen nicht in Rohren verlegt werden, die Magnetismus erzeugen. Spezielle Kabel typen sollten für brennbare, explosive, chemisch ätzende, hohe Temperaturen, niedrige Temperaturen und andere Anlässe ausgewählt werden.

Lagerung und Transport
Wenn das Kabel gelagert wird, sollte die Verpackung standardisiert werden, um eine langfristige Sonneneinstrahlung unter freiem Himmel zu vermeiden, und die Enden sollten zuverlässig abgedichtet werden. Eine Langzeitlagerung in feuchter Umgebung ist nicht zulässig und die Kabeltrommel kann nicht flach gelegt werden. Die Höhe des Tabletts sollte während des Transports berücksichtigt und effektiv festgelegt werden. Beim Heben dürfen nicht mehrere Tabletts gleichzeitig gehisst werden, und es ist strengstens verboten, sie von einer hohen Stelle nach unten zu drücken.

Verlegung und Installation
Spezialwerkzeuge sollten für Kabelverlegung, wie Pay-off-Racks, Führungsrollen, usw. verwendet werden, mechanische Beschädigung während des Verlegeprozesses zu verhindern und halten von Wärmequellen.
Beim Verlegen des Kabels durch das Rohr darf der Innendurchmesser des Rohrs nicht weniger als das 1,5-fache des Außendurchmessers des Kabels betragen. Es ist verboten, um die Kabel zu drücken, wenn mehrere Kabel durch das Rohr passieren, und die Gesamtfläche des Kabel soll nicht mehr als 40% der Gesamtfläche im Rohr nicht überschreiten.

Produktstandards
Dieses Produkt wird in Übereinstimmung mit dem Standard von GB12706 „Nennspannung 35KV Kupferkern, Aluminium Kern Kunststoff-isolierte Stromkabel“ produziert. Zur gleichen Zeit, kann es auch nach der Empfehlungen der International Electrotechnical Commission hergestellt werden: Norm IEC, British Standard, Deutscher Standard und amerikanischer Standard nach den Bedürfnissen der Benutzer.

Anwendungsbereich von YJV-Kabeln
Das Produkt eignet sich für Stromverteilungsnetze mit Nennspannungen von 0,6 / 1 kV und darunter oder für ortsfeste Installationen in Industrieanlagen. Wird häufig für Freileitungskabel verwendet.

YJV-Kabelkernnummer
Einadriger, 2 Adern, 3 Adern, 4 Adern, 5 Adern, 3 + 1, 3 + 2, 4 + 1, vorverzweigte Kabel usw.

YJV-Kabelklassifizierung
Die Klassifizierung nach Spannung ist nicht streng unterteilt, sondern gemäß der in der Branche allgemein anerkannten Aussage. Je nach verwendeter Spannung können yjv-Kabel unterteilt werden in
1 kV und darunter sind Niederspannungskabel;
1KV ~ 10KV sind Mittelspannungskabel;
10KV ~ 35KV sind Hochspannungskabel;
35 ~ 220 kV sind UHV-Kabel.
