Preisabschaetzung von Draehten und Kabeln
kosten berechnung für Draht und Kabel
Um qualitativ hochwertige und kosten günstige Drähte und Kabel kaufen zu können, müssen wir zunächst ein allgemeines Verständnis für die Kosten berechnung von Drähten und Kabeln haben.
Die Drähte und Kabel, die wir üblicherweise verwenden, sind isolierte Drähte, auch Haushaltskabel genannt. Die Drahtstruktur ist einfach und die Kosten sind leicht zu berechnen. Der Draht besteht aus Isolierung (Polyvinylchlorid) und Leiter (Kupfer oder Aluminium). Lassen Sie mich zunächst die Kosten berechnung methode für Leiter (Kupfer) vorstellen:
1. Berechnen Sie zuerst das Gewicht von Kupfer.
Das Gewicht von Kupfer = die Dichte von Kupfer (0,0089) * das Volumen des Leiters (Kupfer). Das Kupfervolumen entspricht dem Volumen des berechneten Zylinders. Querschnittsfläche * Länge (dh die Länge des Drahtes). Um die Fläche des Kupferdrahtes zu berechnen, messen Sie zuerst den Durchmesser des Kupferdrahtes.
Der Durchmesser des Kupferdrahtes beträgt 1,772, also die Querschnittsfläche = (1,772 / 2) Quadrat * 3,14 = 2,46.
Bereich 2..46 * Höhe 100 * Das spezifische Gewicht von Kupfer 0,0089 = 2,1894, dies ist das Gewicht des Kupferdrahtes des Drahtes,
2. Das Gewicht des Kupferdrahtes * Der Preis des Kupferdrahtes (55,7 Yuan / kg) = 122 Yuan. Dies ist der Preis für Kupferdraht.
3. Kosten berechnung der PVC-Isolierung:
Das Gesamtgewicht des Drahtes - das Gewicht von Kupfer = das Gewicht der Isolierung, und multiplizieren Sie es dann mit dem Preis des Polyvinylchlorid materials (￥ 8 / kg) = dem Preis der Isolierung.
4. Das Hinzufügen von 5% der Produktions kosten ist der Selbst kosten preis des Drahtes.
Hinweis: Die Berechnung methode für Aluminium kern draht ist dieselbe wie oben. Das spezifische Gewicht von Aluminium draht beträgt 0,0027

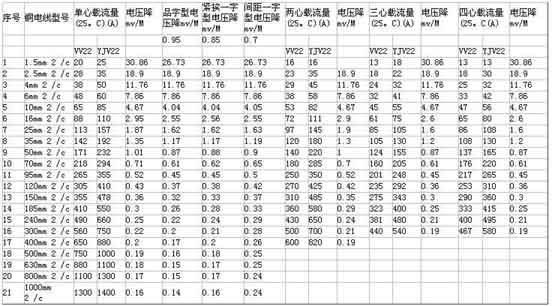

Material verbrauch
Die Berechnung methode der Kupfer gewicht berechnung ohne Umrechnung:
Querschnittsfläche * 8,89 = kg / km. Beispiel: Berechnung von 120 Quadratmillimeter: 120 * 8,89 = 1066,8 kg / km
1. Die Menge des Leiters:
(Kg / km) = d ^ 2 · 0,7854 · G · N · K1 · K2 · C /
d = Kupferdraht durchmesser, G = Kupfer spezifisches Gewicht, N = Anzahl der Drähte, K1 = Kupferdraht Verseilung Rate, K2 = Kerndraht Verseilung Rate, C = Anzahl der isolierten Kerndrähte
2. Die Menge an Isolier material:
(Kg / km) = (D ^ 2-d ^ 2) * 0,7854 * G * C * K2, D = Außendurchmesser der Isolierung, d = Außendurchmesser des Leiters, G = spezifisches Gewicht der Isolierung, K2 = Verseilungsrate des Kerndrahtes , C = Anzahl der isolierten Adern
3. Die Menge der Außenschicht: (kg / km) = (D1-D ^ 2 ^ 2) * 0,7854 * G, D1 = fertiges Außendurchmesser, D = Außendurchmesser oberen Prozesses, G = Isolations spezifisches Gewicht
4. Die Menge der Umreifung: (Kg / km) = D ^ 2 * 0,7854 * t * G * Z, D = der Außendurchmesser des oberen Prozesses, t = die Dicke der Umreifung, G = das spezifische Gewicht der Gurt, Z = Überlappungsrate (1 / 4Lap = 1,25).
5. Die Menge der Wicklung: (kg / Km) = d ^ 2 * 0,7854 * G * N * Z, d = Kupferdraht durchmesser, N = Anzahl der Drähte, G = spezifisches Gewicht, Z = Verdrillen Rate.
6. Die Menge des Kerngeflechts: (Kg / km) = d ^ 2 · 0,7854 · T · N · G / cos & thgr; & thgr; = atan (2 · 3,1416 · (D + d · 2)) · Maschenzahl / 25,4 / T. d = Durchmesser des geflochtenen Kupferdrahtes, T = Anzahl der Spindeln, N = Anzahl der Spindeln, G = spezifisches Gewicht des Kupfers.
Spezifisches Gewicht: Kupfer-8,89; Silber-10,50; Aluminium-2,70; Zink-7,05; Nickel-8,90; Zinn-7,30; Stahl-7,80; Blei-11,40; Aluminium folie Mylar-1,80; Papier-1,35; Mylar-1,37 PVC- 1,45; LDPE-0,92; HDPE-0,96; PEF (Schaum) -0,65; FRPE-1,7; Teflon (FEP) 2,2; Nylon-0,97; PP-0,97; PU-1,21
Baumwollband -0,55; PP-Seil -0,55; Baumwollgarn -0,48
Andere Isolier materialien als Leiter
1. Manteldicke:
Außendurchmesser vor der Extrusion × 0,035 + 1. (In Übereinstimmung mit Strom kabeln sollte die Nenndicke des einadrigen Kabel mantels nicht weniger als 1,4 mm und die Nenndicke des mehradrigen Kabels nicht weniger als 1,8 mm betragen.)
2. Online-Messung der Manteldicke:
Manteldicke = (Umfang nach dem Extrudieren des isolierenden Mantelumfangs vor dem Extrudieren des Mantels) / 2 π oder Manteldicke = (Umfang nach dem Extrudieren des isolierenden Mantelumfangs vor dem Extrudieren des Mantels) × 0,1592
3. Der dünnste Punkt der Isolationsdicke: Nennwert × 90% -0,1
4. Der dünnste Punkt der nicht gepanzerten Abschirmhülle: Nennwert × 85% -0,1
5. Der dünnste Punkt der gepanzerten oder abgeschirmten Hülle: Nennwert × 80% -0,2
6. Stahldrahtpanzerung: Anzahl der Drähte = {π × (Außendurchmesser der Innenhülle + Drahtdurchmesser)} Drahtdurchmesser × λ) Gewicht ÷ (Menge = π × Drahtdurchmesser & sup2; × ρ × L × Anzahl der Drähte × λ
7. Gewicht der Isolierung und des Mantels = π × (Außendurchmesser vor der Extrusion + Dicke) × Dicke × L × ρ
8. Das Gewicht des Stahlbandes = {π × (Außendurchmesser vor dem Wickeln + 2 × Dicke -1) × 2 × Dicke × ρ × L} / (1 + K)
9. Das Gewicht des Bandes = {π × (Außendurchmesser vor dem Wickeln + Anzahl der Schichten × Dicke) × Anzahl der Schichten × Dicke × ρ × L / (1 ± K). Unter diesen: K ist die Überlappungsrate oder Spaltrate, wenn es Überlappung ist, ist es 1-K, wenn es eine Lücke ist, ist es 1 + K; ρ ist das spezifische Gewicht des Materials, L ist die Kabellänge; λ ist der Verseilungskoeffizient
