RVV-Draht vollständiger Name: PVC-isolierter PVC-ummantelter flexibler Draht mit Kupferkern, auch als leichtes PVC-ummanteltes Kabel bekannt, allgemein als weicher ummantelter Draht bekannt, ist eine Art ummanteltes Kabel. Wird hauptsächlich in Stromleitungen, Steuerleitungen und Signalübertragungsleitungen für Elektrogeräte, Zähler, elektronische Geräte und Automatisierungsgeräte verwendet. Insbesondere kann es in der Anti-Diebstahl-Alarm-Systemen verwendet werden, Intercom-Systeme in Gebäuden usw.

Definition des RVV-Kabels
Die Nennspannung beträgt 300 V / 500 V, und die Anzahl der Kerne reicht von 2 Kernen bis 24 Kernen gemäß der nationalen Norm. Zwei oder mehr Adern sind zu einem Kabel verdrillt, und die äußere Verseilungsrichtung ist richtig. Es wird häufig bei der Steuerung der Installation von Instrumenten, Messgeräten, der Gegensprechanlage, der Überwachung und Überwachung eingesetzt.

Die Bedeutung der Buchstaben des RVV-Kabels
Der Buchstabe R steht für flexible Schnur
Der Buchstabe V steht für Isolator Polyvinylchlorid (PVC)
rvv-Draht ist der am häufigsten verwendete Draht für Schwachstromsysteme. Die Anzahl der Kerndrähte ist variabel, zwei oder mehr, und außen befindet sich ein PVC-Mantel, und es gibt keine besonderen Anforderungen für die Anordnung der Kerndrähte.

Die Rolle der RVV-Hülle
Zum Beispiel: rvv 2 * 0,5 bedeutet 2 Drähte von 0,5 Quadratmillimetern plus eine Schicht Außenmantel. Die Rolle der Hülle ist
1. Schützen Sie den Innenmantel des Kabels vor mechanischer Beschädigung und chemischer Korrosion.
2. Erhöhen Sie die mechanische Festigkeit des Kabels.
Inspektionsanforderungen
RVV bezieht sich auf die mehradrige Kupferkern flexiblen Draht, das Logo auf der Außenlinie, die Dicke der Hautschicht und dem Kern. Die Hautschicht ist im allgemeinen ein Polychlorid Material. Der Kupferkern besteht aus 19 verdrillten Litzen. Die Spezifikationen sind im Allgemeinen 1, 1,5, 2,5 Quadratmillimeter. In Bezug auf die Länge der Linie beträgt die nationale Standardlinie 95 bis 100 Meter und die nicht standardmäßige Linie etwa 90 Meter.

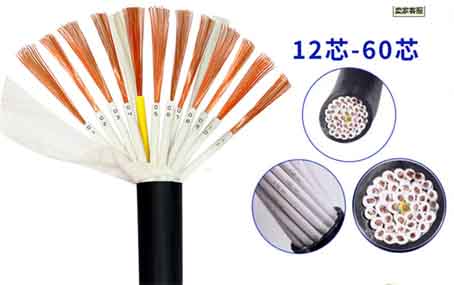

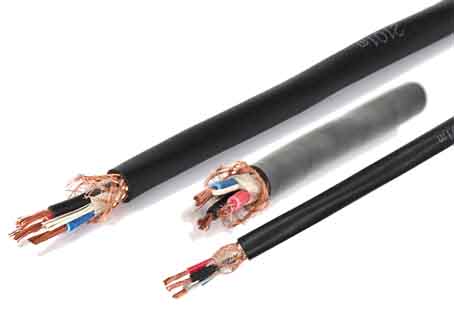

Produktanzeige des RVV-Kabels
PVC-isolierte PVC-ummantelte flexible Drähte und Kabel mit Kupferkern.
Farrow-Kabel 227IEC53 (RVV).
Abferkelkabel H05VV-F.


Produktleistung des RVV-Kabels
Produktname: RVV-Kabel, RVV-Kabel und Kabel
Nennspannung: 300V / 500V.
Leiter: Mehrsträngiger Kupferleiter gemäß GB / T 3956 Kategorie 5 (entspricht IEC60228.5).
Isolierung: Polyvinylchlorid verbindung (PVC).
Hülle: flexible Polyvinylchlorid verbindung (PVC), grau (RAL7001).
Kernidentifikation: ≤5 Kerne, farbige Kerne, schwarze Kerne, weiße Zahlen, gelbe und grüne Erdungsdrähte.
Anzahl der Kerne: 2-5 Kerne, 7-36 Kerne (Produkte aus dem CCC-Katalog, keine CCC-Zertifizierung).
Querschnittsfläche: 0,75-2,5 mm & sup2;, 0,5, 2,5-35 mm & sup2; (Produkte aus dem CCC-Katalog, keine CCC-Zertifizierung).
Prüfspannung: 2000 V, 5 min.
Isolationswiderstand:> 200 M Ohm × KM.
Betriebstemperatur: -30 ~ + 70 ° C.
Biegeradius: 15 × Außendurchmesser des Kabels.
Flammhemmende Eigenschaften: IEC 60 332.1.
Referenzstandards: GB 5023, IEC60227, HD VDE21.5 S3.
Verpackung Spezifikationen: 100m, 500m, 1000m.

Kabel anwendung
RVV-Kabel werden hauptsächlich an flexiblen Einsatzorten wie mittelgroßen und leichten mobilen Elektrogeräten, Instrumenten, Haushaltsgeräten, elektrischer Beleuchtung usw. verwendet. Es kann Steuersignale und Leistungssignale übertragen und eignet sich auch zum Verlegen in Brücken und Schläuchen. Gleichzeitig hat dieses Produkt die CCC- und CE-Zertifizierung nach UL erhalten und erfüllt die Anforderungen von HD (EU-harmonisierte Standards). Es kann nicht nur auf den amerikanischen Markt, sondern auch auf den europäischen Markt angewendet werden. Gemäß dem HD-Standard ist das Kabelmodell H05VV-F.

Zahl der Kerne
2×0.50, 3×0.50, 4×0.50, 5×0.50, 6×0.50, 7×0.50, 8×0.50, 10×0.50, 12×0.50, 18×0.50, 25×0.50, 36×0.50.
2×0.75, 3×0.75, 4×0.75, 5×0.75, 6×0.75, 7×0.75, 8×0.75, 10×0.75, 12×0.75, 18×0.75, 25×0.75, 36×0.75.
2×1.0, 3×1.0, 4×1.0, 5×1.0, 6×1.0, 7×1.0, 8×1.0, 10×1.0, 12×1.0, 18×1.0, 25×1.0, 36×1.0.
2×1.5, 3×1.5, 4×1.5, 5×1.5, 6×1.5, 7×1.5, 8×1.5, 10×1.5, 12×1.5, 18×1.5, 25×1.5, 36×1.5.
2×2.5, 3×2.5, 4×2.5, 5×2.5, 6×2.5, 7×2.5, 8×2.5, 10×2.5, 12×2.5, 18×2.5, 25×2.5, 36×2.5.
2×4.0, 3×4.0, 4×4.0, 5×4.0, 7×4.0.
2×6.0, 3×6.0, 4×6.0, 5×6.0, 7×6.0.
2×10.0, 3×10.0, 4×10.0, 5×10.0.
3×16.0, 4×16.0, 5×16.0.
4×25.0, 5×25.0.
4×36.0, 5×36.0.
Anmerkungen:
① Es gibt auch ein größeres RVV-Kabel mit einer Nennspannung von 450 / 750V, 600 / 1000V.
② Es gibt auch mehradrige Drähte in verschiedenen Farben.
③ Andere spezielle Orte verwenden RVV-Kabelprodukte (hohe und niedrige Temperaturbeständigkeit, Korrosionsbeständigkeit, Schnittfestigkeit usw.).

Technische Parameter des RVV

Anzahl der Kerne × Standardquerschnitt mm	Spezifikation	Dämmstärke Bewertung mm	Angegebener Wert der Manteldicke mm	Der Leiterwiderstand Ω / km bei 20 ℃ beträgt nicht mehr als
				Kupferkern	Verzinkter Kupferkern
2×0.5	16/0.20	0.5	0.6	39.0	40.1
2X0.75	24/0.20	0.6	0.8	26.0	26.7
2X1	32/0.20	0.6	0.8	19.5	20.0
2X1.5	30/0.25	0.7	0.8	13.3	13.7
2X2.5	49/0.25	0.8	1.0	7.98	8.21
3×0.5	16/0.20	0.6	0.6	39.0	40.1
3X0.75	24/0.20	0.6	0.8	26.0	26.7
3X1	32/0.20	0.6	0.8	19.5	20.0
3X1.5	30/0.25	0.7	0.9	13.3	13.7
3X2.5	49/0.25	0.8	1.1	7.98	8.21
4X0.75	24/0.20	0.6	0.8	26.0	26.7
4X1	32/0.20	0.6	0.9	19.5	20.0
4X1.5	30/0.25	0.7	1.0	13.3	13.7
4X2.5	49/0.25	0.8	1.1	7.98	8.21
5X0.75	24/0.20	0.6	0.9	26.0	26.7
5X1	32/0.20	0.6	0.9	19.5	20.0
5X1.5	30/0.25	0.7	1.1	13.3	13.7
5X2.5	49/0.25	0.8	1.2	7.98	8.21
