Schleppkettenkabel hersteller
Was ist ein Schleppketten kabel?
Das Schlepp ketten kabel ist eine Art hochflexibles Spezial kabel, das sich mit der Schleppkette ohne Verschleiß hin und her bewegen kann. Es kann auch Schleppkabel oder Tank Chain-Kabel genannt werden.
Einführung in Schleppketten kabel

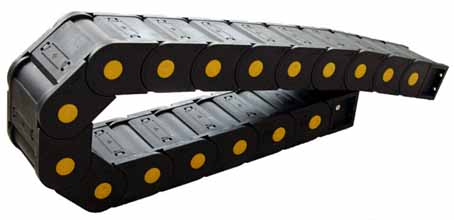

Wenn die Geräteeinheit hin und her bewegt werden muss, um zu verhindern, dass sich die Kabel verwickeln, verschleißen, abziehen, hängen und verstreut werden. Führen Sie das Kabel häufig in die Kabelschleppkette ein, um das Kabel zu schützen, und das Kabel kann sich auch mit der Schleppkette hin und her bewegen.
Struktur Zusammensetzung des Schleppleitung kabels
1. Die Zugmitte des Schleppketten kabels
In der Mitte des Kabels befindet sich je nach Anzahl der Adern und Abstand zwischen den einzelnen Kerndrähten so viel wie möglich eine echte Mittellinien füllung. Diese Methode kann die Struktur des Litzendrahtes wirksam schützen und verhindern, dass der Litzendraht in den zentralen Bereich des Kabels driftet.
2. Leiterstruktur des Schleppketten kabels
Das Kabel sollte den flexibelsten Leiter wählen. Im Allgemeinen ist die Flexibilität des Kabels umso besser, je dünner der Leiter ist. Wenn der Leiter jedoch zu dünn ist, tritt eine Kabel verschränkung auf. Eine Reihe von Langzeitversuchen hat die beste Kombination aus Durchmesser, Länge und Leitungsabschirmung eines einzelnen Drahtes geliefert, der die beste Zugfestigkeit aufweist.
3. Kerndrahtisolierung des Schleppketten kabels
Die Isoliermaterialien im Kabel dürfen nicht aneinander haften. Darüber hinaus muss die Isolierschicht auch jeden einzelnen Drahtstrang tragen. Daher kann beim Aufbringen von Millionen Metern Kabeln in der Schleppkette nur das hochdruckgeformte PVC- oder TPE-Material verwendet werden, um seine Zuverlässigkeit zu beweisen.
4. Litzendraht des Schleppketten kabels
Die Litzendraht Struktur muss mit der besten Quersteigung um ein stabilen dehnbares Zentrum gewickelt werden. Aufgrund der Anwendung von Isoliermaterialien sollte die Litzendraht struktur jedoch entsprechend dem Bewegungszustand ausgelegt werden, beginnend mit 12 Adern, da die Litzmethode verwendet werden sollte.
5. Innenmantel des Schleppketten kabels
Die extrudierte Innenhülle im Rüstungsstil ersetzt billige Wollmaterialien, Füllstoffe oder zusätzliche Füllstoffe. Diese Methode kann sicherstellen, dass die Litzendraht struktur nicht gestreut wird.
6. Abschirmung des Schleppketten kabels
Die Abschirmschicht ist außerhalb des Innenmantels mit einem optimierten Flechtwinkel fest geflochten. Das lose Geflecht verringert die EMV-Schutzfähigkeit und die Abschirmschicht versagt bald aufgrund des Bruchs der Abschirmung. Die dicht gewebte Abschirmschicht hat auch die Funktion, einer Torsion zu widerstehen.
7. Außenmantel des Schleppkettenkabels
Der Außenmantel aus verschiedenen verbesserten Materialien hat verschiedene Funktionen, einschließlich UV-Beständigkeit, Niedertemperaturbeständigkeit, Ölbeständigkeit und Kostenoptimierung. Alle diese Außenhüllen haben jedoch eines gemeinsam: eine hohe Abriebfestigkeit und haften an nichts. Die Außenhülle muss hochflexibel sein, aber auch eine tragende Funktion haben, und natürlich sollte sie sich unter hohem Druck formen.

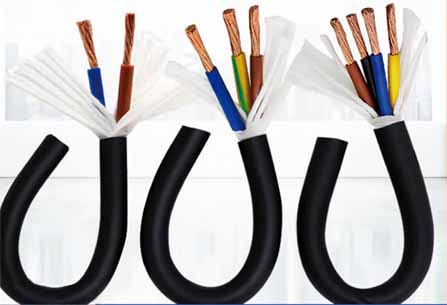

Modell des Schleppketten kabels
TRVV: Kupferkern Nitril PVC-isolierte, Nitril PVC-ummantelte Schleppkettenleitung.
TRVVP: Kupferkern-Nitril-PVC-isoliert, Nitril-PVC-Mantel, weicher Mantel verzinntes Kupferdrahtgeflecht, geflochtenes, abgeschirmtes Schleppkettenkabel.
TRVVSP: Kupferkern-Nitril-Polyvinylchlorid-isoliertes, mit Nitril-Polyvinylchlorid ummanteltes, verdrilltes, insgesamt abgeschirmtes Schleppkettenkabel.
RVVYP: Kupferkern-Nitril-Misch-Spezialisolierung, Nitril-Misch-Spezialmantel, ölbeständiges, allgemein abgeschirmtes Schleppkettenkabel.
Leiter: mehrere Litzen aus ultrafeinem, feinlitzigem, sauerstofffreiem Kupferdraht mit einem Durchmesser von 0,1 ± 0,004 mm. Wenn Sie spezielle Anforderungen haben, können Sie andere Arten von Kupferdrähten gemäß den technischen Indikatoren des Kunden auswählen.
Isolierung: Spezielle Isolierung aus gemischtem Nitril-Polyvinylchlorid-Material.
