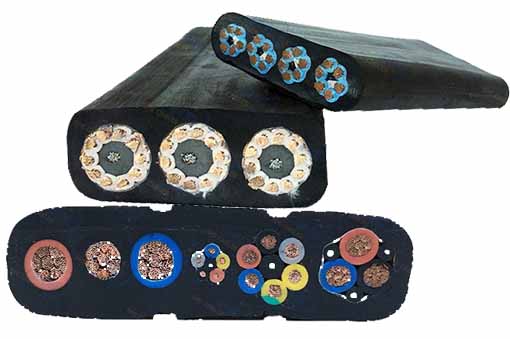

Stromleitung, Glasfaser, Steuerleitung 3 in 1 Flachkabel
Produktname:
Stromleitung + Glasfaser + Steuerleitung 3-in-1-Flachkabel
Anwendungen:
Dieses Drei-in-Eins-Flachkabel produkt hat die Eigenschaften Kältebeständigkeit, Weichheit, Verschleißfestigkeit und Ölbeständigkeit. Das Drei-in-Eins-Flachkabel ist für AC-Nennspannungen von 0,6/1 kV und darunter geeignet. Es wird für Strom übertragungsleitungen und Steuer-, Beleuchtungs- und Kommunikation leitungen für mobile Elektrogeräte wie Kräne, Kräne, Shuttle-Autos, Bergbauwagen und Übertragung maschinen verwendet, die besondere Anforderungen an Kältebeständigkeit und Ölbeständigkeit haben. Dieses Produkt wird häufig in der Metallurgie, Elektrizität, Schiffbau, Häfen und anderen Industrien verwendet.
Standards für die Produktimpleme ntierung
Q/HHTZH007.3, der flammhemmende Leistungstest implementiert die Vorschriften von GB12666.5-90
Verwendete Funktionen
1. AC-Nennspannung: U0/U 0,6/1KV
Maximale Arbeitstemperatur: 105℃
Minimale Umgebungstemperatur: -40℃ für feste Installation
2. Die Temperatur der Kabel installation sollte -25℃ nicht unterschreiten.
Wichtigste technische Indikatoren
1. Fertiger Kabel leiter (R-Typ) DC-Widerstand (gemäß GB3956-Vorschriften).
2. Der Isolationswiderstand beträgt nicht weniger als 50 MΩ/KM bei 20 .
3. Das fertige Kabel wird beim Test von AC 50HZ3.5KV/5min Spannung nicht durchstochen.

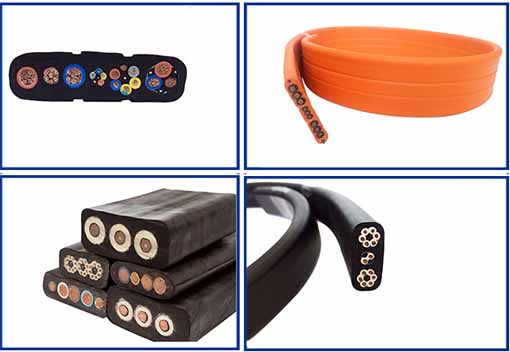

Der Aufbau des Kabels:
Leiter: Mehrere Stränge aus ultrafeinen feindrähtigen sauerstofffreien Kupferdrähten gemäß VDE0295CLASS 5 Standard.
Isolierung: spezielle Misch-PVC-Isolierung
Farbe: Der Mantel ist schwarz, der Kerndraht ist mehrfarbig und nummeriert, entsprechend der Norm JISC3306.
Schwarz-Weiß-Zahlen und weiße Zahlen entsprechen dem IEC227-Standard.
(Wenn Sie ein gelb-grünes Erdungskabel benötigen, bitte angeben)
Innenfutter: spezielle Vliesumhüllungen und -kissen.
Stahldraht: Zwei selbsttragende Stahldrähte ohne Torsion, die die im Betrieb entstehenden Spannungen aufnehmen.
Mantel: Spezial-Misch-PVC-Mantel, schwarz (RAL9005).
Detaillierte Parameter:
Nennspannung: ≤1,5 mm: 300/500 V
≥1,5 mm: 450/750 V
Prüfspannung: ≤1.5mm:2500V
1,5 mm: 3000V
Betriebstemperaturbereich: -25°C bis +105°C
