VDE, CE Norm feuerbestaendige Kabel

VDE zertifiziert feuerbeständige Kabel (LSZH)
1. Finished feuerbeständige Kabel leiter (Klasse R) Gleichstrom widerstand (gemäß GB3956)
2. Netzfrequenz Spannungstest: AC 50HZ3.5KV / 5min ohne Panne
IEC Feuerwiderstandsklasse: Um den Feuerwiderstand von Kabeln beurteilen zu können, hat die International Electrotechnical Commission drei Standards formuliert: IEC60332-1, IEC60332-2 und IEC60332-3. IEC60332-1 und IEC60332-2 werden verwendet, um den Feuerwiderstand eines einzelnen Kabels in geneigter und vertikaler Position zu bewerten (entsprechend den Standards GB12666.3 und GB12666.4 in China). IEC60332-3 (entsprechend GB12666.5-90 in China, GB12666.5 wurde durch GB / T 18380.3-2001 ersetzt) ​​wird verwendet, um den Feuerwiderstand gebündelter Kabel während der vertikalen Verbrennung zu bewerten. Im Gegensatz dazu sind die Brandschutzanforderungen der gebündelten Kabel viel höher, wenn sie verbrannt werden.

◎ IEC60332-1 / BS4066-1 Feuerwiderstandsklasse (Flammentest an einzelnen vertikal isolierten Drähten / Kabeln) Dies ist der Feuerwiderstandsstandard eines einzelnen Kabels. Im Test wird ein 60 cm langes Kabel vertikal befestigt, die Flammenlänge des Propanbrenners beträgt 175 mm und der Flammenkegel berührt das Kabel in einem Winkel von 45 Grad von einer Position 450 mm vom oberen festen Ende der Probe . Wenn der brennende Schadensteil der Probe nicht mehr als 50 mm vom unteren Teil des festen Endes entfernt ist, besteht der Test.

◎ IEC60332-3 / BS4066-3 Feuerwiderstandsklasse (vertikaler Brenntest von gebündelten Drähten oder Kabeln):
Dies ist der Feuerwiderstand Standard für die gebündelten Kabel. Der Test sieht vor, dass ein Bündel von 3,5 m langen Kabel proben mit Eisendrähten an einem trapezförmigen Testrahmen befestigt wird und die Anzahl der Proben durch die nichtmetallischen Materialien bestimmt wird, die für verschiedene Klassifizierungen erforderlich sind. Die Probe wird vertikal an der Rückwand des Verbrennungsofens aufgehängt, und die Luft wird durch den Lufteinlass auf der Bodenplatte in den Verbrennungsofen eingeleitet. Der Propan-Flugzeugbrenner berührt das Kabel mit einer Flamme bei 750 ° C. Wenn das Kabel zum Blasen (Luftentladung 5m3 / min, 0,9 m / sec Windgeschwindigkeit) gezwungen wird, muss es nicht innerhalb von 20 Minuten von vertikalen Verbrennung verbrennen, und das Kabel selbst Ausbreitung innerhalb von 2,5 Metern der Flamme auszulöschen. IEC60332 ist zur Beurteilung des Feuerwiderstands in Klasse A, Klasse B, Klasse C und Klasse D unterteilt.

Der UL Feuerwiderstand standard des Kabels:
Wenn ein von UL gelistetes Kabel getestet und verifiziert wurde, um eine bestimmte Brandklasse zu erfüllen, können die UL-Kennzeichnung, die Brandklasse und die Zulassungsnummer auf das Kabel gedruckt werden.

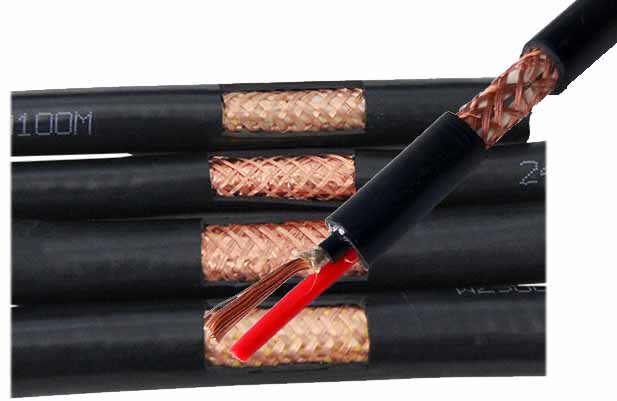

Feuerbeständiges abgeschirmtes Kabel
◎ Aufgeladene pegel CMP Ebene (Zuluft Verbrennungstest / Steiner Luftkanaltest):
Dies ist das anspruchsvollste Kabel (Plenum-Kabel) in der UL-Brandschutznorm, und die anwendbare Sicherheitsnorm ist UL910. Das Experiment sieht vor, dass mehrere Kabelp roben auf den horizontalen Luftkanal des Geräts gelegt und 20 Minuten lang mit einer 87,9 kW-Gaslampe (300.000 BTU / h) verbrannt werden. Das Zulassungskriterium ist, dass die Flamme nicht mehr als 5 Fuß vom vorderen Ende der Gaslamp enflamme entfernt sein kann. Der Spitzenwert der optischen Dichte beträgt höchstens 0,5 und der durchschnittliche Dichtewert höchstens 0,15. Diese Art von CMP-Kabel wird normalerweise in das Luftrücklauf-Drucksystem installiert, das in Lüftungskanälen oder Lüftungsgeräten verwendet wird, und ist für die Verwendung in Kanada und den USA zugelassen. FEP / PLENUM-Materialien, die der Norm UL910 entsprechen, weisen eine bessere Feuerbeständigkeit auf als raucharme halogenfreie Materialien, die den Normen IEC60332-1 und IEC60332-3 entsprechen, und die Rauchkonzentration beim Verbrennen ist geringer.

◎ Trunk Level-CMR Level (Riser Flame Test):
Dies ist ein Steig kabel in der UL-Norm, und die anwendbare Sicherheitsnorm ist UL1666. Das Experiment sieht vor, dass mehrere Proben auf den simulierten vertikalen Schacht gelegt und mit dem vorgeschriebenen Bunsenbrenner mit 154,5 kW Gas (527.500 BTU / h) 30 Minuten lang verbrannt werden. Das Zulassungskriterium ist, dass sich die Kabe lflamme nicht auf den oberen Teil eines 12 Fuß hohen Raums ausbreiten kann. Es gibt keine Rauchdichte Spezifikation für Stamm-Level-Kabel, und sie sind für Böden vertikale und horizontale Verkabelung verwendet.

◎ Handelsübliche CM-Klasse (Vertial Tray Flame Test):
Dies ist ein Allzweck kabel in der UL-Norm, und die anwendbare Sicherheitsnorm ist UL1581. Das Experiment sah vor, dass mehrere Proben auf einen vertikalen Ständer von 8 Fuß Höhe gelegt und mit einem vorgeschriebenen 20-kW-Bandbrenner (70.000 BTU / h) 20 Minuten lang verbrannt wurden. Die Qualifizierung Standard ist, dass die Flamme nicht mit dem oberen Ende des Kabels ausbreiten kann und sich selbst auslöschen. UL1581 ähnelt IEC60332-3C, außer dass die Anzahl der zu verlegenden Kabel unterschiedlich ist. Kommerzielle Kabel haben keine Spezifikationen für die Rauchdichte und werden im Allgemeinen nur für horizontale Verkabelung auf derselben Etage verwendet, nicht für vertikale Verkabelung auf dem Boden.

◎ Allzweck-CMG-Qualität (Vertial Tray Flame Test):
Dies ist ein Allzweckkabel in der UL-Norm, und die anwendbare Sicherheitsnorm ist UL1581. Die Testbedingungen für gewerbliche und allgemeine Qualitäten sind ähnlich und beide für die Verwendung in Kanada und den USA zugelassen. Es gibt keine Rauchdichte Spezifikation für allgemeine Zwecke Kabel und sie sind in der Regel nur für die horizontale Verkabelung auf der gleichen Etage, die nicht für vertikale Verdrahtung auf dem Boden.

◎ Haushaltsebene-CMX-Ebene (Vertial Wire Flame Test):
Dies ist ein eingeschränktes Kabel in der UL-Norm, und die anwendbare Sicherheitsnorm ist UL1581, VW-1. Das Experiment sieht vor, dass die Probe vertikal gehalten, mit dem Testbrenner (30.000 TU / h) 15 Sekunden lang verbrannt, dann 15 Sekunden lang gestoppt und 5 Mal wiederholt werden sollte. Die Qualifizierung Standard ist, dass der Rest Flamme 60 Sekunden nicht überschreiten sollte, soll die Probe um nicht mehr als 25%, und das chirurgische Wattepad auf der Unterseite verbrannt werden sollte, nicht durch herabfallende Gegenstände entzündet werden. UL1581-VW-1 ähnelt IEC60332-1, außer dass die Brenndauer unterschiedlich ist. Dieses Niveau hat auch keine Rauch- oder Toxizität Spezifikationen und ist nur in Heim- oder Bürosystemen eingesetzt, bei denen ein einziges Kabel verlegt wird. Dieser Kabeltyp sollte nicht in Bündeln verwendet werden, sondern muss ummantelt sein. Rauchdichte, Halogengehalt und Toxizität Grad
