Elektrische Steckverbinder werden nach Verwendung, Aussehen und Struktur klassifiziert
- PRODUCT DETAIL
Neben der Erfüllung der allgemeinen Anforderungen an die elektrische Leistung von elektrischen Steckverbindern besteht eine besonders wichtige Anforderung darin, dass elektrische Steckverbinder einen guten Kontakt, zuverlässige Arbeit und eine bequeme Wartung gewährleisten müssen. Die Zuverlässigkeit seiner Arbeit wirkt sich direkt auf den normalen Betrieb des Gerätekreises aus und betrifft die Sicherheit des gesamten Hosts. Aus diesem Grund stellt die Host-Schaltung sehr strenge Anforderungen an die Qualität und Zuverlässigkeit des elektrischen Steckverbinders. Aufgrund der hohen Qualität und Zuverlässigkeit des elektrischen Steckverbinders wird er auch häufig in militärischen Systemen wie der Luft- und Raumfahrt sowie der Landesverteidigung eingesetzt. Zu den häufig verwendeten Klassifizierungsmethoden für elektrische Steckverbinder gehören Form, Struktur und Zweck.
Einführung in elektrische Steckverbinder
In verschiedenen militärischen Flugzeugen und Waffen und Ausrüstung, die Menge der elektrischen Anschlüsse ist relativ groß, vor allem der Menge der elektrischen Anschlüsse an Bord von Flugzeugen verwendet. Im Allgemeinen kann der elektrische Anschluss eines Flugzeugs in Hunderten bis Tausenden von Teilen verwendet werden, an denen Zehntausende von Schaltkreisen beteiligt sind.
Nach Form klassifiziert

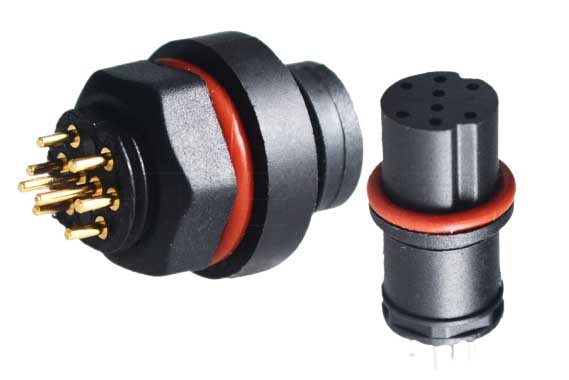

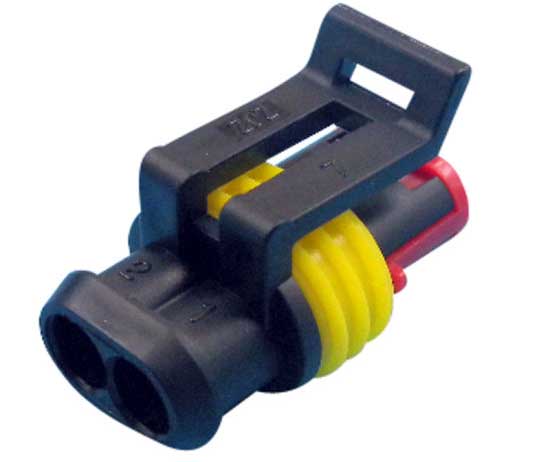

Elektrische Rundsteckverbinder, rechteckige elektrische Steckverbinder.
Elektrische Rundsteckverbinder werden aufgrund ihrer strukturellen Eigenschaften am häufigsten in militärischen Geräten (Luft- und Raumfahrt) eingesetzt. Aufgrund seiner einfachen Struktur werden rechteckige elektrische Steckverbinder häufiger auf Leiterplatten elektronischer Geräte verwendet.
Nach Struktur klassifiziert
Nach der Verbindungsmethode: Gewindeanschluss, Bajonett- (Schnell-) Anschluss, Kartensperrverbindung, Push-Pull-Verbindung, Inline-Verbindung usw.;
Gemäß dem Kündigungsformular des Kontaktkörpers: Crimpen, Schweißen, Wickeln, Befestigen von Schrauben (Kappen);
Klassifiziert nach Umweltschutz: Umweltfeste elektrische Steckverbinder und normale elektrische Steckverbinder.
Nach Zweck klassifiziert
HF-elektrischer Stecker
Versiegelter elektrischer Stecker (Glasdichtungsschweißen elektrische Verbinder)

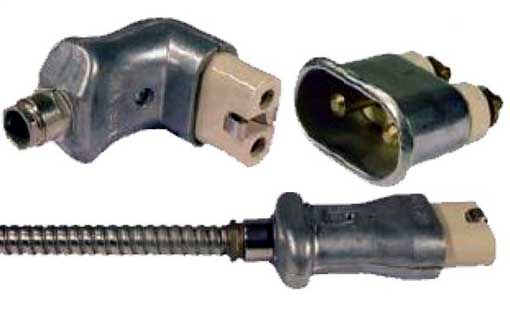

Hochtemperatur-elektrische Verbinder
Automatische Abschaltung und Trennung elektrische Verbinder

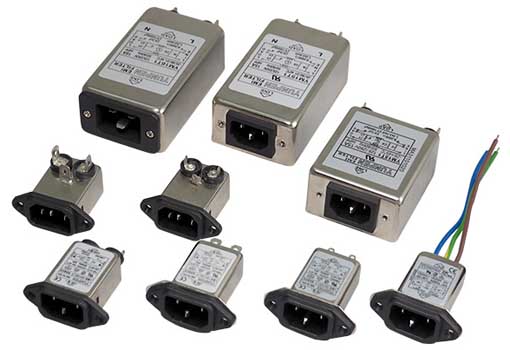

Elektrischer Stecker filtern
Verbund elektrische Verbinder
Flughafen Stromanschluss
Elektrische Steckverbinder für Leiterplatten, usw.
Aufbau des elektrischen Steckers

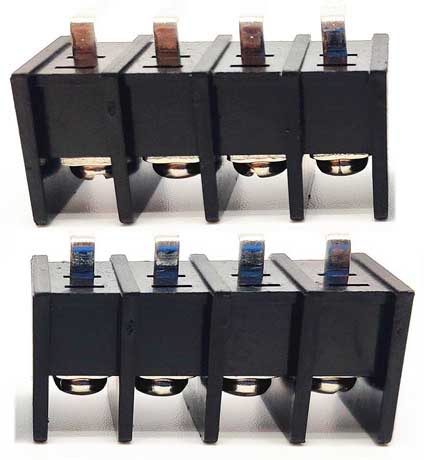

(Elektrischer Steckverbinder vom Barrieretyp)
Der elektrische Steckverbinder besteht aus einem elektrischen Steckverbinder mit festem Ende, dh einer Buchse (Buchse), und einem elektrischen Steckverbinder mit freiem Ende, dh einem Stecker (kurz Stecker). Die Steckdose wird durch ihre quadratische Platte (Kreis) am elektrischen Bauteil befestigt (einzeln wird auch geschweißt). Der Stecker ist im Allgemeinen mit dem Kabel verbunden, und der Stecker und die Buchse sind über die Verbindungsmutter verbunden.
Der elektrische Verbinder besteht aus drei Grundeinheiten: eine Schale, ein Isolator, und ein Kontakt.
In verschiedenen militärischen Flugzeugen und Waffen und Ausrüstung, die Menge der elektrischen Anschlüsse ist relativ groß, vor allem der Menge der elektrischen Anschlüsse an Bord von Flugzeugen verwendet. Im Allgemeinen kann der elektrische Anschluss eines Flugzeugs in Hunderten bis Tausenden von Teilen verwendet werden, an denen Zehntausende von Schaltkreisen beteiligt sind.
Klassifizierung der elektrischen Steckverbinder
Nach Form klassifiziert
Elektrische Rundsteckverbinder, rechteckige elektrische Steckverbinder.
Elektrische Rundsteckverbinder werden aufgrund ihrer strukturellen Eigenschaften am häufigsten in militärischen Geräten (Luft- und Raumfahrt) eingesetzt. Aufgrund seiner einfachen Struktur werden rechteckige elektrische Steckverbinder häufiger auf Leiterplatten elektronischer Geräte verwendet.
Nach Struktur klassifiziert
Nach der Verbindungsmethode: Gewindeanschluss, Bajonett- (Schnell-) Anschluss, Kartensperrverbindung, Push-Pull-Verbindung, Inline-Verbindung usw.;
Gemäß dem Kündigungsformular des Kontaktkörpers: Crimpen, Schweißen, Wickeln, Befestigen von Schrauben (Kappen);
Klassifiziert nach Umweltschutz: Umweltfeste elektrische Steckverbinder und normale elektrische Steckverbinder.
Nach Zweck klassifiziert
HF-elektrischer Stecker
Versiegelter elektrischer Stecker (Glasdichtungsschweißen elektrische Verbinder)
Hochtemperatur-elektrische Verbinder
Automatische Abschaltung und Trennung elektrische Verbinder
Elektrischer Stecker filtern
Verbund elektrische Verbinder
Flughafen Stromanschluss
Elektrische Steckverbinder für Leiterplatten, usw.
Aufbau des elektrischen Steckers
(Elektrischer Steckverbinder vom Barrieretyp)
Der elektrische Steckverbinder besteht aus einem elektrischen Steckverbinder mit festem Ende, dh einer Buchse (Buchse), und einem elektrischen Steckverbinder mit freiem Ende, dh einem Stecker (kurz Stecker). Die Steckdose wird durch ihre quadratische Platte (Kreis) am elektrischen Bauteil befestigt (einzeln wird auch geschweißt). Der Stecker ist im Allgemeinen mit dem Kabel verbunden, und der Stecker und die Buchse sind über die Verbindungsmutter verbunden.
Der elektrische Verbinder besteht aus drei Grundeinheiten: eine Schale, ein Isolator, und ein Kontakt.
Gehäuse des elektrischen Steckers
Die elektrische Verbinderschale bezieht sich auf die Schale der Steckdose, der Verbindungsmutter und dem Schwanz Befestigung. Die Funktion der Hülle besteht darin, die inneren Teile des elektrischen Steckverbinders wie den Isolator und den Kontaktkörper (der allgemeine Name der Stiftbuchse) vor Beschädigung zu schützen. Die obere Positionierungsschlüsselnut gewährleistet die Positionierung des Steckers und der Buchse. Die Verbindungsmutter dient zum Anschließen und Trennen der Steckdose. Die Heckbefestigung dient zum Schutz des Drahtes und des Kontaktkörpers vor Beschädigungen und zur Befestigung des Kabels. Die Schale hat auch eine gewisse elektromagnetische Abschirmwirkung.
Die Schale ist im allgemeinen aus einer Aluminiumlegierung Verarbeitung (bearbeitete, Kaltfließpressen, Druckguss) hergestellt. Stahlschalen werden hauptsächlich zum Versiegeln und Schweißen von Glas sowie für elektrische Hochtemperaturverbinder verwendet.
Isolator des elektrischen Steckers
Insulators umfassen Stiftisolatoren und Isolatoren Buchse. Schnittstellendichtkörper, Dichtungsleitungskörper und andere Komponenten. Es wird verwendet, um die Stifte und Buchsen in den eingestellten Positionen zu halten und jeden Kontaktkörper und zwischen jedem Kontaktkörper und der Schale elektrisch zu isolieren. Die Dichtungsmaßnahmen werden vom Isolator und dem Dichtungskörper des Grenzflächendichtungskörpers erhalten, um die Umgebungsbeständigkeit des elektrischen Steckverbinders zu verbessern.
Um sich an die hohe Temperatur, die niedrige Temperatur und das Flammschutzmittel des Produkts anzupassen, sind die geometrischen Abmessungen der Teile stabil und zuverlässig. Isolatoren werden meist aus duroplastischen Kunststoffen geformt. Der Grenzflächendichtungskörper und der Drahtdichtungskörper sind aus Silikongummi geformt.
Die elektrische Verbinderschale bezieht sich auf die Schale der Steckdose, der Verbindungsmutter und dem Schwanz Befestigung. Die Funktion der Hülle besteht darin, die inneren Teile des elektrischen Steckverbinders wie den Isolator und den Kontaktkörper (der allgemeine Name der Stiftbuchse) vor Beschädigung zu schützen. Die obere Positionierungsschlüsselnut gewährleistet die Positionierung des Steckers und der Buchse. Die Verbindungsmutter dient zum Anschließen und Trennen der Steckdose. Die Heckbefestigung dient zum Schutz des Drahtes und des Kontaktkörpers vor Beschädigungen und zur Befestigung des Kabels. Die Schale hat auch eine gewisse elektromagnetische Abschirmwirkung.
Die Schale ist im allgemeinen aus einer Aluminiumlegierung Verarbeitung (bearbeitete, Kaltfließpressen, Druckguss) hergestellt. Stahlschalen werden hauptsächlich zum Versiegeln und Schweißen von Glas sowie für elektrische Hochtemperaturverbinder verwendet.
Isolator des elektrischen Steckers
Insulators umfassen Stiftisolatoren und Isolatoren Buchse. Schnittstellendichtkörper, Dichtungsleitungskörper und andere Komponenten. Es wird verwendet, um die Stifte und Buchsen in den eingestellten Positionen zu halten und jeden Kontaktkörper und zwischen jedem Kontaktkörper und der Schale elektrisch zu isolieren. Die Dichtungsmaßnahmen werden vom Isolator und dem Dichtungskörper des Grenzflächendichtungskörpers erhalten, um die Umgebungsbeständigkeit des elektrischen Steckverbinders zu verbessern.
Um sich an die hohe Temperatur, die niedrige Temperatur und das Flammschutzmittel des Produkts anzupassen, sind die geometrischen Abmessungen der Teile stabil und zuverlässig. Isolatoren werden meist aus duroplastischen Kunststoffen geformt. Der Grenzflächendichtungskörper und der Drahtdichtungskörper sind aus Silikongummi geformt.
Der Kontaktkörper umfasst ein Steckerkontaktstück und ein weibliches Kontaktstück, manchmal auch ein Pin-Buchse bezeichnet. Das Verbindungsverfahren ist in Schweißtyp, Crimptyp, Einpresstyp und Wicklungstyp usw. unterteilt, um eine Schaltungsverbindung zu realisieren.
Die Stiftbuchse ist ein Schlüsselelement des elektrischen Steckers, das sich direkt auf die Zuverlässigkeit des elektrischen Steckers auswirkt. Die meisten Stifte und Buchsen sind maschinell mit elastischen Kupferlegierungsmaterialien mit guter elektrischer Leitfähigkeit versehen, und die Oberfläche ist versilbert und vergoldet, um eine geringe Kontaktbeständigkeit und Korrosionsbeständigkeit zu erreichen. Die Buchsen umfassen im Allgemeinen geteilte Schlitzbuchsen, Drahtfederbuchsen, Kronenfederbuchsen und Lochbuchsen.
Die strukturellen Merkmale sind:
Beständig gegen atmosphärische Umgebung, Bajonettverschluss (schnell), Mehrschlüsselposition (fehlerfreies Einsetzen). Der Kontaktkörper wird gecrimpt und mit dem Draht verbunden (ein einzelner Draht wird zur einfachen Fehlerbehebung entnommen und gesendet). Die Schale und der Abschirmring gewährleisten eine Abschirmfähigkeit gegen elektromagnetische Störungen um 360 °.
