Haupt Spezifikationen und elektrische und mechanische Eigenschaften von HF-Steckverbindern
- PRODUCT DETAIL
Die Benennung des Hochfrequenz-Koaxial Steckers besteht aus zwei Teilen: dem Hauptnamencode und dem Strukturcode, die durch einen Bindestrich "-" in der Mitte getrennt sind. Hauptnamencode Der Hauptnamencode des Funkfrequenzsteckers übernimmt den international verwendeten Hauptnamencode. Die Benennung verschiedener Strukturformen bestimmter Produkte wird durch die detaillierte Spezifikation festgelegt, und die Strukturform repräsentiert die Struktur des Hochfrequenzverbinders.
Beispiel für die Metallzusammensetzung des HF-Steckers
Beispiel 1: MCX-JW3
Stellt einen gekrümmten Hochfrequenzstecker vom Typ MCX dar, der Innenleiter des Steckers ist ein Stiftkontakt und ist mit SYV-50-3, RG-58 / U und anderen Hochfrequenzkabeln ausgestattet.
Beispiel 2: BNC-KWE

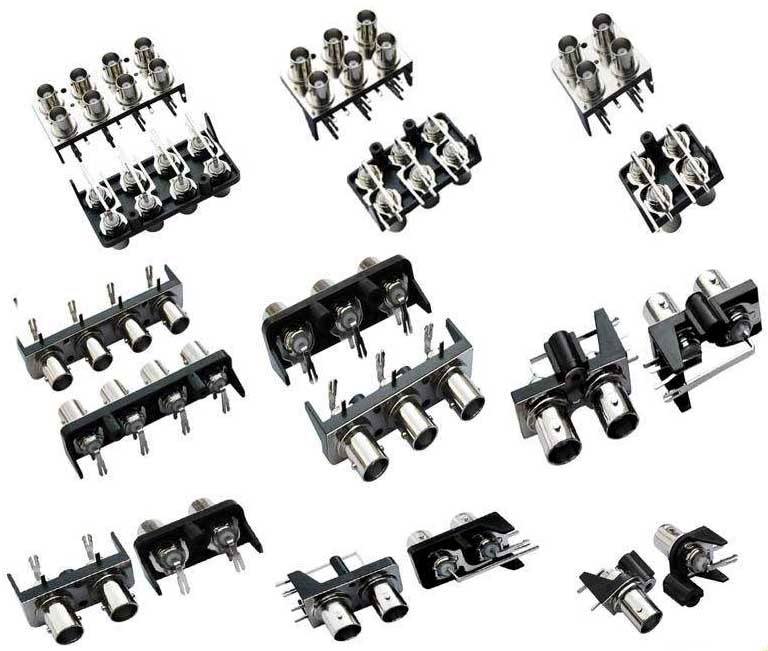

Dies bedeutet, dass der auf der Leiterplatte angeschweißte BNC-Biegetyp eine HF-Buchse mit einer Impedanz von 50 Ω ist.
Beispiel 3: SMA-C-J1.5

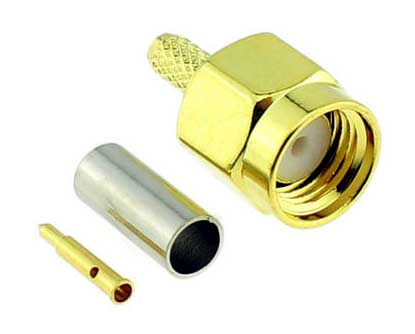

Zeigt einen geraden SMA-HF-Stecker an, der Innenleiter ist ein Stiftkontakt und ist mit SFF-50-1.5-1-, RG-174 / U- und anderen HF-Kabeln ausgestattet. Die Abschlussform ist vom Crimp-Typ.
● Das Beispiel für die Modellzusammensetzung des Adapters
Das Modell des Adapters wird basierend auf dem Modell des Steckers oder der Buchse abgeleitet und nimmt im Allgemeinen die folgenden Formen an:
Der Hauptcodeteil des Adaptermodells wird durch den Hauptcode des Steckers (Serienadapter) oder des Bruchtyps (Serienadapter) angegeben.
Beispiel 1: SMA-50JK

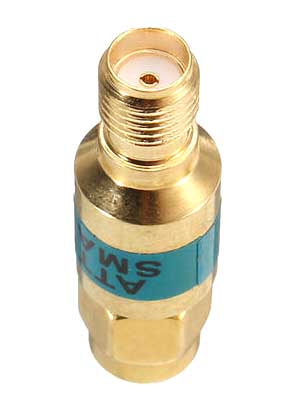

Zeigt den internen Adapter der SMA-Serie 50Ω an, ein Ende ist ein männlicher Kontakt und das andere Ende ist ein weiblicher Kontakt.
Beispielfrage: BNC / SMA-50JK
Dies bedeutet einen Adapter mit einem BNC-Stecker an einem Ende und einer SMA-Buchse am anderen Ende mit einer Impedanz von 50 Ω.
● Beispiel für die Modellzusammensetzung eines Impedanzwandlers
Beispiel: N-50J / 75K
Zeigt einen Widerstand vom Typ N mit einem 50 Ω-Stecker an einem Ende und einem 75 Ω-Buchsenkontakt am anderen Ende an
Hauptspezifikationen von HF-Steckverbindern
Impedanz: Fast alle HF-Steckverbinder und -Kabel sind auf eine Impedanz von 50 Ω standardisiert. Die einzige Ausnahme besteht darin, dass 75-Ω-Systeme üblicherweise in Kabelfernsehinstallationen verwendet werden. Es ist auch wichtig, dass der HF-Koaxialkabelstecker die charakteristische Impedanz des passenden Kabels aufweist. Ist dies nicht der Fall, wird eine Diskontinuität eingeführt und es kann zu Verlusten kommen.
VSWR (Voltage Standing Wave Ratio): Idealerweise sollte es eine Einheit sein, und ein gutes Design und eine gute Implementierung können das VSWR unter 1,2 im interessierenden Bereich halten.
Frequenzbereich: Die meisten Funkfrequenzen arbeiten jetzt im Bereich von 1 bis 10 GHz, daher muss der Stecker in diesem Bereich einen geringen Verlust aufweisen. Für den Fall über 10 GHz gibt es viel Arbeit. Jetzt liegen die Dinge im Bereich von 10 bis 40 GHz - es stehen neuere Anschlüsse zur Auswahl. Sie sind wegen des Kabels selbst teuer.
| Logo bestellen | Klassifizierungsmerkmale | Code Name | Logo-Inhalt | ||||
| Stecker | Steckdose | ||||||
| Panel | Kabel | ||||||
| 1 |
Charakteristische Impedanz
|
50Ω Markierung 50 oder keine Marke, Marke 75Ω 75 | - | 50 oder 75 | - | ||
| 2 | Stecker Kontaktformular | Pin: J. | Jack: K. | J(K) | K(J) | K(J) | |
| 3 | Shell Form | Gerade: nicht markiert | Gebogen: WW | W | W | ||
| 4 | Installation Formula | Flansch: F. | Nuss: Y. | F oder Y. | F oder Y. | F oder Y | |
| 5 |
Verdrahtungsart
|
Kabel: ausgedrückt durch die Nenngröße des Außendurchmessers der Kabelisolierung | Mikrostreifen: D. | Halbstarr: B. | Crimpart: C. | Leiterplatte: E. | Hochfrequenzleitung: nicht markiert |
Beispiel für die Metallzusammensetzung des HF-Steckers
Beispiel 1: MCX-JW3
Stellt einen gekrümmten Hochfrequenzstecker vom Typ MCX dar, der Innenleiter des Steckers ist ein Stiftkontakt und ist mit SYV-50-3, RG-58 / U und anderen Hochfrequenzkabeln ausgestattet.
Beispiel 2: BNC-KWE
Dies bedeutet, dass der auf der Leiterplatte angeschweißte BNC-Biegetyp eine HF-Buchse mit einer Impedanz von 50 Ω ist.
Beispiel 3: SMA-C-J1.5
Zeigt einen geraden SMA-HF-Stecker an, der Innenleiter ist ein Stiftkontakt und ist mit SFF-50-1.5-1-, RG-174 / U- und anderen HF-Kabeln ausgestattet. Die Abschlussform ist vom Crimp-Typ.
● Das Beispiel für die Modellzusammensetzung des Adapters
Das Modell des Adapters wird basierend auf dem Modell des Steckers oder der Buchse abgeleitet und nimmt im Allgemeinen die folgenden Formen an:
Der Hauptcodeteil des Adaptermodells wird durch den Hauptcode des Steckers (Serienadapter) oder des Bruchtyps (Serienadapter) angegeben.
Beispiel 1: SMA-50JK
Zeigt den internen Adapter der SMA-Serie 50Ω an, ein Ende ist ein männlicher Kontakt und das andere Ende ist ein weiblicher Kontakt.
Beispielfrage: BNC / SMA-50JK
Dies bedeutet einen Adapter mit einem BNC-Stecker an einem Ende und einer SMA-Buchse am anderen Ende mit einer Impedanz von 50 Ω.
● Beispiel für die Modellzusammensetzung eines Impedanzwandlers
Beispiel: N-50J / 75K
Zeigt einen Widerstand vom Typ N mit einem 50 Ω-Stecker an einem Ende und einem 75 Ω-Buchsenkontakt am anderen Ende an
Hauptspezifikationen von HF-Steckverbindern
Impedanz: Fast alle HF-Steckverbinder und -Kabel sind auf eine Impedanz von 50 Ω standardisiert. Die einzige Ausnahme besteht darin, dass 75-Ω-Systeme üblicherweise in Kabelfernsehinstallationen verwendet werden. Es ist auch wichtig, dass der HF-Koaxialkabelstecker die charakteristische Impedanz des passenden Kabels aufweist. Ist dies nicht der Fall, wird eine Diskontinuität eingeführt und es kann zu Verlusten kommen.
VSWR (Voltage Standing Wave Ratio): Idealerweise sollte es eine Einheit sein, und ein gutes Design und eine gute Implementierung können das VSWR unter 1,2 im interessierenden Bereich halten.
Frequenzbereich: Die meisten Funkfrequenzen arbeiten jetzt im Bereich von 1 bis 10 GHz, daher muss der Stecker in diesem Bereich einen geringen Verlust aufweisen. Für den Fall über 10 GHz gibt es viel Arbeit. Jetzt liegen die Dinge im Bereich von 10 bis 40 GHz - es stehen neuere Anschlüsse zur Auswahl. Sie sind wegen des Kabels selbst teuer.
Einfügungsverlust: Dies ist der Steckverbinder Verlust im interessierenden Frequenzbereich.. Der Verlust liegt normalerweise zwischen 0,1 und 0,3 Dezibel. Einstellen der Schwelle pro Watt (oder gebrochene Watt) ist, dass in den meisten Designs, auch eine solche kleinen Verlust minimiert und in dem Verbindungsverlust Budget enthalten sein müssen. Es befindet sich im rauscharmen Frontend, insbesondere wenn die Signalstärke und das Signal-Rausch-Verhältnis niedrig sind.
Betriebszyklus: Wie viele Verbindungs- / Trennungszyklen können angeschlossen werden und erfüllen dennoch die Spezifikationen? Dies ist normalerweise in 500 oder 1000 Zyklen. Für Gewinde Steckverbinder, ist das Anzugsmoment von dem Lieferanten angegeben ein wichtiger Faktor in der Leistung und Zuverlässigkeit beibehalten wird.
Leistung: Die Belastbarkeit wird durch die beiden Widerstand Verlust (Heizung) und den Isolationsausfall bestimmt. Obwohl selbst jahrzehntelanges Design hauptsächlich Dutzende von Watt vorverarbeitet. Die heutige Design-Community konzentriert sich auf Geräte mit geringem Stromverbrauch wie Mobiltelefone, Picocell- und Femtocell-Basisstationen sowie Video-Interfaces. Diese liegen im Bereich unter 1 W, sodass der Stecker viel kleiner sein kann und seine Nennleistung eine geringere Einschränkung darstellt.
Elektrische Leistung von HF-Steckverbindern
Die tatsächliche elektrische Leistung abhängig von der Leistungsfähigkeit des Kabels, dem Kontakt des Kabels der geometrischen Größe des Verbinders, der Kontakt des Innenleiters und so weiter. Die maximale Frequenz der Koaxialleitung muss die maximale Nutzungsfrequenz der schwächsten Komponente in der Übertragungsleitung sein, da sie von allen Komponenten und nicht von einer Komponente abhängt. Beispielsweise beträgt die Nutzungsfrequenz eines bestimmten Hochfrequenzsteckers 10 GHz, die Nutzungsfrequenz des daran angeschlossenen Kabels 5 GHz und die maximale Nutzungsfrequenz dieser Komponente 5 GHz. Die Kombination aller Faktoren bestimmt die Häufigkeit der Verwendung der gesamten Übertragungsleitung.
Die tatsächliche elektrische Leistung abhängig von der Leistungsfähigkeit des Kabels, dem Kontakt des Kabels der geometrischen Größe des Verbinders, der Kontakt des Innenleiters und so weiter. Die maximale Frequenz der Koaxialleitung muss die maximale Nutzungsfrequenz der schwächsten Komponente in der Übertragungsleitung sein, da sie von allen Komponenten und nicht von einer Komponente abhängt. Beispielsweise beträgt die Nutzungsfrequenz eines bestimmten Hochfrequenzsteckers 10 GHz, die Nutzungsfrequenz des daran angeschlossenen Kabels 5 GHz und die maximale Nutzungsfrequenz dieser Komponente 5 GHz. Die Kombination aller Faktoren bestimmt die Häufigkeit der Verwendung der gesamten Übertragungsleitung.
Mechanische Eigenschaften von HF-Steckverbindern
Das Verarbeitungsverfahren der verschiedenen Komponenten in dem Herstellungsprozess von Hochfrequenz-Steckverbinder bestimmen die mechanischen und elektrischen Eigenschaften des Produkts. Während die mechanischen Eigenschaften unter Berücksichtigung, muss auch die Menge und Umfang der Produktion in Betracht gezogen werden. Es ist sehr wichtig, die Gründe zu untersuchen, warum bestimmte Leistungen die Anforderungen nicht erfüllen können. Diese Analyse hilft, den nächsten Fehler zu vermeiden. Auf der anderen Seite, die der HF-Anschluss kleiner ist, desto schwieriger ist es zu produzieren, desto höher die Herstellungskosten und desto schlechter ist die Genauigkeit und Fehler. In zukünftigen industriellen Anwendungen wird die Nachfrage nach kleinen, hervorragenden und kostengünstigen elektronischen Bauteilen weiter zunehmen.
Das Verarbeitungsverfahren der verschiedenen Komponenten in dem Herstellungsprozess von Hochfrequenz-Steckverbinder bestimmen die mechanischen und elektrischen Eigenschaften des Produkts. Während die mechanischen Eigenschaften unter Berücksichtigung, muss auch die Menge und Umfang der Produktion in Betracht gezogen werden. Es ist sehr wichtig, die Gründe zu untersuchen, warum bestimmte Leistungen die Anforderungen nicht erfüllen können. Diese Analyse hilft, den nächsten Fehler zu vermeiden. Auf der anderen Seite, die der HF-Anschluss kleiner ist, desto schwieriger ist es zu produzieren, desto höher die Herstellungskosten und desto schlechter ist die Genauigkeit und Fehler. In zukünftigen industriellen Anwendungen wird die Nachfrage nach kleinen, hervorragenden und kostengünstigen elektronischen Bauteilen weiter zunehmen.
