Klassifizierung Bedingungen für HF-Steckverbinder
- PRODUCT DETAIL

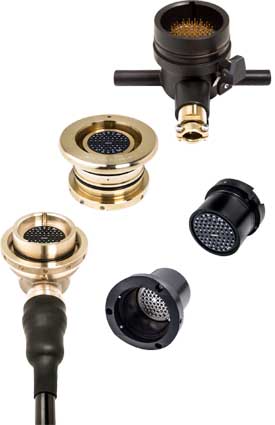

Anschluss: Wird normalerweise an ein Kabel oder Gerät angeschlossen. Abnehmbare Komponenten (außer Adapter) zum elektrischen Anschluss von Übertragungsleitungssystemen.

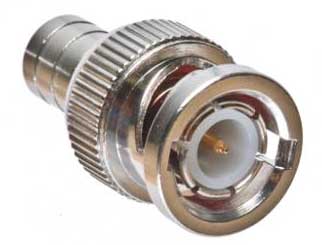

1. Hochfrequenzanschluss: Dies ist ein Anschluss, der im Hochfrequenzbereich verwendet wird.
2. Video: Radiowellen mit einem Frequenzbereich von 3 Hz bis 30 MHz.
3. Radiofrequenz: Radiowellen mit einem Frequenzbereich von 3.000 Hz bis 3000 GHz.
4. Hochfrequenz: Funkwellen mit einem Frequenzbereich von 3 MHz bis 30 MHz.
5. Koaxial: Der Innenleiter hat einen dielektrischen Träger, und die Struktur kann den kleinsten internen Reflexionskoeffizienten in dem bei der Messung verwendeten Frequenzbereich erhalten.
6. Dreiachsig: Eine Übertragungsleitung, die aus drei Schichten konzentrischer Leiter mit einer gemeinsamen Achse besteht und voneinander isoliert ist.
8, Klasse: Das Niveau der mechanischen und elektrischen Präzision von Hochfrequenzsteckern, insbesondere in Bezug auf den angegebenen Reflexionskoeffizienten.
9. Universeller Hochfrequenz Anschluss (Stufe 2): Ein Anschluss, der mit der breitesten zulässigen Maßabweichung (Toleranz) hergestellt wird, kann aber immer noch die minimale spezifizierte Leistung und Interoperabilität gewährleisten.
Hinweis: Die Anforderungen an den Reflexionskoeffizienten können angegeben werden oder nicht.
10. Hochleistungs-HF-Anschluss (Stufe 1): Ein Hochfrequenzanschluss, der den Grenzwert des Reflexionskoeffizienten gemäß der Frequenzänderung angibt. Im Allgemeinen sind die angegebenen Maßtoleranzen nicht strenger als die entsprechenden Steckverbinder der Stufe 2, aber wenn sichergestellt werden muss, dass der HF-Steckverbinder die Anforderungen des Reflexionskoeffizienten erfüllt, ist der Hersteller für die Auswahl einer strengeren Toleranz verantwortlich.
11. Standard-Test-Hochfrequenz Anschluss (Stufe 0): Eine bestimmte Art von präzisem gefertigten HF-Anschluss verwendet, um die Reflexionskoeffizienten von Level 1 und Level 2-Anschlüsse zu messen und die von den Messergebnissen verursachten Fehler kann ignoriert werden.
Hinweis: Standard Test HF-Steckverbinder sind in der Regel Teil von verschiedenen Arten von Adaptern, und die Verbindung zwischen dem Adapter und dem Präzisions-Anschluss bildet einen Teil der Testgeräte.
12. Versiegelung des HF-Steckers
12.1 Abgedichteter Stecker: Es verfügt über Anschlüsse, die die angegebenen Anforderungen an die Dichtheit von Gas, Feuchtigkeit oder Flüssigkeit erfüllen.
12.2 Barriere Dichtung: Die Dichtung verhindert, dass Gas, Feuchtigkeit oder Flüssigkeit in axialer Richtung in das Anschlussgehäuse gelangen.

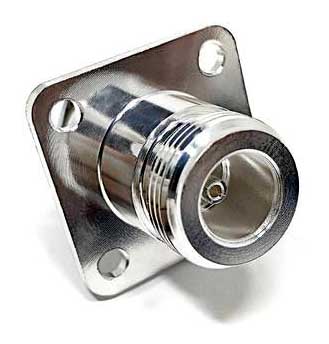

12.3 Plattendichtung: Verhindern Sie, dass Gas, Feuchtigkeit oder Flüssigkeit durch das Befestigungsloch in die Befestigung oder die Dichtung zwischen dem Adaptergehäuse und der Platte gelangen.
Hinweis: Die Dichtung wird normalerweise als separates Produkt geliefert.
12.4 Abdichtung der Passfläche: Die Dichtung verhindert, dass Gas, Feuchtigkeit oder Flüssigkeit in die Schnittstelle eines Paares von Steckverbindern gelangen.
12.5 Hermetische Versiegelung: Erfüllen Sie die Dichtungsanforderungen von Test Qk in IEC60068-2-17 "Grundlegende Umweltprüfvorschriften Teil 2: Test-Test Q: Dichtung".
