Klassifizierung und Auswahl von benutzerdefinierten DIN-Stecker Parametern
- PRODUCT DETAIL
Der DIN-Steckverbinder ist eine Steckverbinder Norm, die vom Deutschen Institut für Normung entwickelt wurde. Weil es zu viele DIN-Stecker-Standards sind, bedeutet der Begriff DIN-Stecker bedeutet nicht, jede Art von Stecker ohne zusätzliche Nummern (zB „DIN 41524 Anschluss“). In der Unterhaltungselektronik repräsentiert "DIN-Stecker" normalerweise ein Mitglied der durch DIN definierten Rundsteckerfamilie. DIN-Anschlüsse wurden ursprünglich für die Übertragung von analogen Audiosignalen verwendet. Einige dieser Anschlüsse wurden später für analoge Video- und digitale Schnittstellen verwendet, z. B. für Tastatur- und Mauskabel mit MIDI- oder IBM PS / 2-Schnittstelle. Die ursprüngliche DIN-Steckernorm wurde durch die entsprechende internationale Norm IEC60130-9 ersetzt.
Obwohl DIN-Steckverbinder und XLR-Klemmen ähnlich aussehen, sind sie nicht kompatibel.
Kreisförmiger DIN-Stecker
Die DIN-Stecker sind alle metallgeschirmte Stecker mit einem Durchmesser von 13,2 mm, ihre Stiftdefinitionen sind jedoch unterschiedlich.
Der Verbindungsstecker weist eine kreisförmige Metallabschirmung skirt die Stifte zu schützen. Die Schutzschürze sorgt auch dafür, dass der Stecker in der richtigen Richtung eingeführt wird, um eine Beschädigung der Stifte zu vermeiden. Aufgrund der gleichen Schutzschürze kann nicht verhindert werden, dass der DIN-Stecker mit der inkompatiblen DIN-Buchse verbunden wird. Dieses Design wurde in Mini-DIN modifiziert.
Es gibt 7 gängige Muster für DIN-Steckverbinder, und es sind bis zu 8-polige Steckverbinder zu sehen. Steckverbinder unterschiedlicher Standards sind nur eingeschränkt kompatibel.

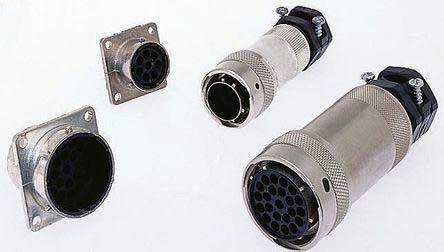

Die verschraubte Version des DIN-Steckers wird auch für Instrumentierung, Prozesssteuerung und professionelles Audio verwendet.
Lautsprecheranschluss
Über den zweipoligen DIN 41529-Anschluss werden Lautsprecher und Leistungsverstärker angeschlossen. Wird in 16-mm-Filmprojektoren und Mercedes-Benz-Fahrzeugen verwendet. Im Allgemeinen sind DIN-Steckverbinder langlebig, aber die Zuverlässigkeit von zweipoligen Steckverbindern wurde kritisiert.
DIN-Stecker Anwendung
Analoges Audio
Die Schnittstellen 3/180 ° und 5/180 ° wurden zunächst in Deutschland für den Anschluss analoger Audiogeräte verwendet und später auch in der Tschechischen Republik, der Sowjetunion und den Ländern des wirtschaftlichen Austauschs. Beispielsweise verwendet ein Stereoverstärker oder Vorverstärker für ein Stereobandrekorder vier Signalanschlüsse plus einen geerdeten 5-poligen. Diese Schnittstelle ist auf dem US-Markt selten und wurde durch Cinch-Terminals ersetzt.
Digitales Signal
5/180 ° -Anschlüsse werden verwendet für:
Synchronisationsschnittstelle für elektronische Musikinstrumente nach DIN
MIDI-Schnittstelle für elektronische Musikinstrumente
Serielle Schnittstelle des frühen Apple IIc
Der IBM PC und PC / AT sowie das Tastaturkabel von Amiga wurden später durch die PS / 2-Schnittstelle von ATX ersetzt.
