Kundenspezifische elektrische Anschluss Funktion & Technische Kunststoffe: LCP, NYLON, PBT
- PRODUCT DETAIL
Elektrische Steckverbinder werden oft auch als Schaltung Steckverbinder bezeichnet. Eine Leitervorrichtung, die zwei Leiter in einer Schleife verbindet, so dass Strom oder Signale von einem Leiter zum anderen fließen können. Ein elektronischer Verbinder ist ein Motorsystem, das eine trennbare Schnittstelle zum Verbinden zweier sekundärer elektronischer Systeme bereitstellen kann. Einfach ausgedrückt, werden die Komponenten, die zur Vervollständigung der elektrischen Verbindung zwischen Schaltkreisen oder elektronischen Geräten verwendet werden, zu Verbindern, dh zu einer Brücke zwischen beiden.
Was ist ein elektronischer Stecker?
Elektronische Steckverbinder werden häufig auch Schaltungs Steckverbinder genannt, die auf einer Schleife zwei Leiter zu verbinden. Eine Leitervorrichtung, mit der Strom oder Signale von einem Leiter zum anderen fließen können. Es wird häufig in verschiedenen Stromkreisen verwendet und spielt die Rolle des Verbindens oder Trennens von Strom oder Signal. Diese Verbindung kann vorübergehend sein und jederzeit leicht ein- und ausgesteckt werden, oder es kann sich um eine dauerhafte Verbindung zwischen elektrischen Geräten oder Kabeln handeln.
Elektronische Steckverbinder sind Geräte, die elektronische Signale (analoge oder digitale Signale) übertragen. Es kann eine separate Schnittstelle zum Verbinden von zwei sekundären elektronischen Systemen bereitstellen und wird verwendet, um elektrische Verbindungen zwischen Schaltkreisen oder elektronischen Geräten herzustellen. Wie zum Beispiel: Netzstecker, IC-Buchse, Telefonleitungsstecker usw. Es ist in der Elektronikindustrie weit verbreitet.
Prüfung elektronischer Steckverbinder
Es umfasst hauptsächlich drei Aspekte:
1. Mechanische Prüfung;
2. Umwelttests;
3. Elektrische Prüfung.
Klassifizierung elektronischer Steckverbinder
1. Unterteilt nach der Lötmethode in DIP-Typ (z. B. PCI 120P) und SMT-Typ (z. B. MINI PCI EXPRESS)
2. Je nach Erscheinungsbild kann es unterteilt werden in: externen Typ und internen Typ
(1) Externe Typen umfassen:
E / A: D-Subminiatur-Anschluss (auch als D-SUB-Anschluss bekannt), USB, 1394, DDR, VGA, SCSI usw.
KARTE: SD, SIM, NEUE KARTE usw.
JACK: RJ11, RJ45 usw. RF
Energieversorgung
Sonstiges: SCSI, DVI usw.
(2) Interne Typen umfassen:

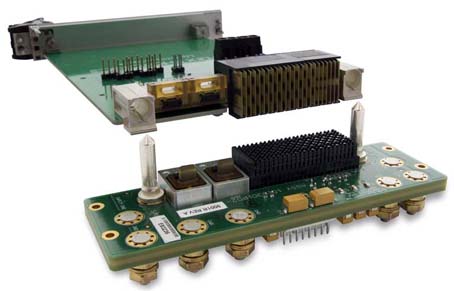

Board to Board
Draht an Bord
Zeile zu Zeile
Flexible Leiterplatte (FPC): ZIF
Festplatte: BOX, PIN-Header & Sockel
Edge Card: AGP, PCI
CPC-Buchse: 478, SLOT-1, SLOT-2
Speicher: DIM, SO-DIM
Sonstiges: MINI PCI
Die Kosten eines elektronischen Stecker variiert je nach dem Preis des Materials, die Schwierigkeiten bei der Verarbeitung und die Effizienz der Produktion. Elektronischer Verbinder Materialien umfassen hauptsächlich Isolatormaterialien (Kunststoffmaterialien) und Leitermaterialien (Phosphor Kupfer, Messing).
Häufig verwendete technische Kunststoffe für elektronische Steckverbinder sind: LCP, NYLON, PBT.
LCP
Hat einen kleinen linearen Ausdehnungskoeffizienten, eine geringe Schrumpfung des Spritzgusses, eine hervorragende Festigkeit und einen hervorragenden Elastizitätsmodul sowie eine ausgezeichnete Wärmebeständigkeit. Hat eine hohe Lastverformungstemperatur, einige können bis zu 340 Grad oder mehr betragen. LCP hat auch chemische Beständigkeit und ausgezeichnete Luftdichtheit. Daher werden LCP-Materialien für allgemeine Steckverbinder bevorzugt, insbesondere für solche, die SMT erfordern, z. B.: MINI PCI EXPRESS; DDR.
NYLON
Niedrige Kosten, hohe Zugfestigkeit, hervorragende Abriebfestigkeit und Selbstrutschfähigkeit sowie gute Fließfähigkeit. Es ist gut für dünnwandiges Formen, aber das Schrumpfen ist schwerwiegend und es ist leicht, Grate zu erzeugen. Vor dem Formen streng backen, um eine Hydrolyse zu verhindern. Allgemeine Anschlüsse, insbesondere DIP, verwenden meistens NYLON-Materialien, z. B.: PCI 120P; PCI EXPRESS.
PBT
Niedrige Kosten, hohe Festigkeit, Reibungsbeständigkeit, aber schlechte Formbarkeit und starkes Schrumpfen. Aufgrund der niedrigen Schmelztemperatur tritt beim Wellenlöten ein plastisches Schmelzen auf.
Entwicklungstrend
1. Miniaturisierung
Kleine Größe, geringes Gewicht, kleiner Abstand, reduzierte Höhe, hohe Dichte / hohe Pin-Nummer.
2. Hochfrequenzsignal / Übertragung
Die Kontaktgruppe hat einen geringen Widerstand, einen geringen Effekt, einen guten Signalabschirmungseffekt, eine Signalverzögerung, ein Übersprechen ... usw.
3. Automatisierte Operationen
Reduzieren Sie den Herstellungsprozess der Station, die automatische Auswahl und Platzierung, den Typ, die Verbesserung der Produktgenauigkeit und die Wartungsmethoden.
4. Humanisierte Schnittstelle
Ist benutzerfreundliches und kinderleichtes Design.
5. Niedrige Nutzungskosten
Die Standardisierung der Produkte, flexible Produkt- und Prozessgestaltung, Lieferzeitverkürzung.
Was ist ein elektronischer Stecker?
Elektronische Steckverbinder werden häufig auch Schaltungs Steckverbinder genannt, die auf einer Schleife zwei Leiter zu verbinden. Eine Leitervorrichtung, mit der Strom oder Signale von einem Leiter zum anderen fließen können. Es wird häufig in verschiedenen Stromkreisen verwendet und spielt die Rolle des Verbindens oder Trennens von Strom oder Signal. Diese Verbindung kann vorübergehend sein und jederzeit leicht ein- und ausgesteckt werden, oder es kann sich um eine dauerhafte Verbindung zwischen elektrischen Geräten oder Kabeln handeln.
Elektronische Steckverbinder sind Geräte, die elektronische Signale (analoge oder digitale Signale) übertragen. Es kann eine separate Schnittstelle zum Verbinden von zwei sekundären elektronischen Systemen bereitstellen und wird verwendet, um elektrische Verbindungen zwischen Schaltkreisen oder elektronischen Geräten herzustellen. Wie zum Beispiel: Netzstecker, IC-Buchse, Telefonleitungsstecker usw. Es ist in der Elektronikindustrie weit verbreitet.
Elektronische Steckverbinder können als elektrische / elektronische Übertragungsverbindungsteile zwischen Schaltkreisen, Komponenten und Systemen verwendet werden. Strom, Signal und Strom können stabil und zuverlässig fließen und sind praktisch für die Montage, Wartung und den Austausch von Produkten.
Prüfung elektronischer Steckverbinder
Es umfasst hauptsächlich drei Aspekte:
1. Mechanische Prüfung;
2. Umwelttests;
3. Elektrische Prüfung.
Klassifizierung elektronischer Steckverbinder
1. Unterteilt nach der Lötmethode in DIP-Typ (z. B. PCI 120P) und SMT-Typ (z. B. MINI PCI EXPRESS)
2. Je nach Erscheinungsbild kann es unterteilt werden in: externen Typ und internen Typ
(1) Externe Typen umfassen:
E / A: D-Subminiatur-Anschluss (auch als D-SUB-Anschluss bekannt), USB, 1394, DDR, VGA, SCSI usw.
KARTE: SD, SIM, NEUE KARTE usw.
JACK: RJ11, RJ45 usw. RF
Energieversorgung
Sonstiges: SCSI, DVI usw.
(2) Interne Typen umfassen:
Board to Board
Draht an Bord
Zeile zu Zeile
Flexible Leiterplatte (FPC): ZIF
Festplatte: BOX, PIN-Header & Sockel
Edge Card: AGP, PCI
CPC-Buchse: 478, SLOT-1, SLOT-2
Speicher: DIM, SO-DIM
Sonstiges: MINI PCI
Material Arten von elektronischen Steckverbindern
Die Auswahl der Materialien basiert auf der umfassenden Berücksichtigung der Verarbeitbarkeit der Verarbeitung, der Anwendbarkeit des Produkts und der Festigkeitseigenschaften.Die Kosten eines elektronischen Stecker variiert je nach dem Preis des Materials, die Schwierigkeiten bei der Verarbeitung und die Effizienz der Produktion. Elektronischer Verbinder Materialien umfassen hauptsächlich Isolatormaterialien (Kunststoffmaterialien) und Leitermaterialien (Phosphor Kupfer, Messing).
Häufig verwendete technische Kunststoffe für elektronische Steckverbinder sind: LCP, NYLON, PBT.
LCP
Hat einen kleinen linearen Ausdehnungskoeffizienten, eine geringe Schrumpfung des Spritzgusses, eine hervorragende Festigkeit und einen hervorragenden Elastizitätsmodul sowie eine ausgezeichnete Wärmebeständigkeit. Hat eine hohe Lastverformungstemperatur, einige können bis zu 340 Grad oder mehr betragen. LCP hat auch chemische Beständigkeit und ausgezeichnete Luftdichtheit. Daher werden LCP-Materialien für allgemeine Steckverbinder bevorzugt, insbesondere für solche, die SMT erfordern, z. B.: MINI PCI EXPRESS; DDR.
NYLON
Niedrige Kosten, hohe Zugfestigkeit, hervorragende Abriebfestigkeit und Selbstrutschfähigkeit sowie gute Fließfähigkeit. Es ist gut für dünnwandiges Formen, aber das Schrumpfen ist schwerwiegend und es ist leicht, Grate zu erzeugen. Vor dem Formen streng backen, um eine Hydrolyse zu verhindern. Allgemeine Anschlüsse, insbesondere DIP, verwenden meistens NYLON-Materialien, z. B.: PCI 120P; PCI EXPRESS.
PBT
Niedrige Kosten, hohe Festigkeit, Reibungsbeständigkeit, aber schlechte Formbarkeit und starkes Schrumpfen. Aufgrund der niedrigen Schmelztemperatur tritt beim Wellenlöten ein plastisches Schmelzen auf.
Entwicklungstrend
1. Miniaturisierung
Kleine Größe, geringes Gewicht, kleiner Abstand, reduzierte Höhe, hohe Dichte / hohe Pin-Nummer.
2. Hochfrequenzsignal / Übertragung
Die Kontaktgruppe hat einen geringen Widerstand, einen geringen Effekt, einen guten Signalabschirmungseffekt, eine Signalverzögerung, ein Übersprechen ... usw.
3. Automatisierte Operationen
Reduzieren Sie den Herstellungsprozess der Station, die automatische Auswahl und Platzierung, den Typ, die Verbesserung der Produktgenauigkeit und die Wartungsmethoden.
4. Humanisierte Schnittstelle
Ist benutzerfreundliches und kinderleichtes Design.
5. Niedrige Nutzungskosten
Die Standardisierung der Produkte, flexible Produkt- und Prozessgestaltung, Lieferzeitverkürzung.
