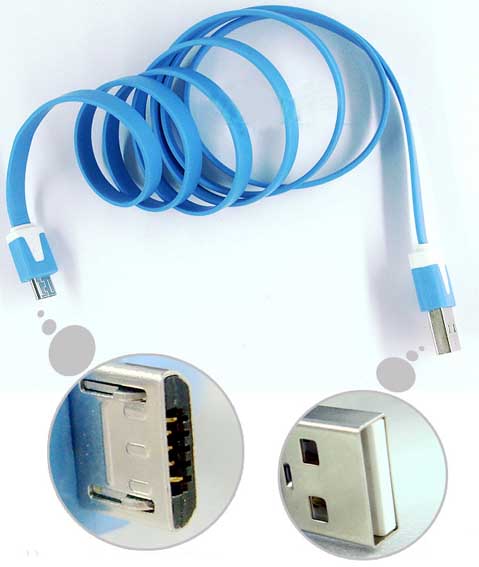

Kundenspezifisches universelles Handy-Datenkabel
- PRODUCT DETAIL
Das Mobiltelefon-Datenkabel ist ein Kabel, mit dem das Mobiltelefon an den Computer angeschlossen wird. Im Allgemeinen werden Mobiltelefon-Datenleitungen selten dediziert. Ein häufiges Phänomen ist, dass eine Datenleitung für mehrere Mobiltelefonmodelle verwendet werden kann und einige Datenleitungen übertrieben sind und eine Leitung 30-40 verschiedene Arten von Mobiltelefonen verwenden kann.
Handy-Datenleitung
Ein häufiges Problem bei Anbietern von Datenkabeln besteht darin, dass Kunden melden, dass das Datenkabel nicht verwendet werden kann. Wenn Sie sicher sind, dass das Telefon korrekt gesendet wurde, verwendet der Kunde das Datenkabel nicht. Überprüfen Sie zunächst, ob die Software auf der CD das Mobiltelefonmodell des Kunden unterstützt. Wenn Sie diese Funktion nicht unterstützen, können Sie auf das Internet gehen, um eine entsprechende Software herunterladen, so das allgemeine Problem gelöst ist. Der entscheidende Punkt: Die Datenleitung ist universell, die Software ist nicht universell. Es gibt keinen besonders guten Weg, schließlich gibt es zu viele Handy-Modelle.
Schauen wir uns zunächst die Definition des RS232C-Anschlusses des Computers an (serielle Schnittstelle, wie in der Abbildung gezeigt):
① Trägererkennung (DCD)
② Daten empfangen (RXD)
③ Daten senden (TXD)
④ Das Datenendgerät ist bereit (DTR)
⑤ Signalerdungskabel (SG)
⑥ Daten bereit (DSR)
⑦ Anfrage zum Senden (RTS)
⑧ Zum Senden freigeben (CTS)
⑨ Klingelanzeige (RI)
Das Signal ist EIA-Pegel (-3-15 V, + 3- + 15 V). Die Schnittstellendefinition (Bild) von Siemens 6688 und anderen Mobiltelefonen:
① Erdungskabel, das für den Minuspol des Ladegeräts und die Erdung des Datenkabels verwendet wird
② Linker Kopfhörerkanal
③ Ladegerät positiv
④ Leer, nicht mit anderen Stiften kurzschließen
⑤ Daten AUS
⑥ Daten IN
⑦ leer
⑧ Die Funktionen der Füße sind gleich. Schalter (einer von ihnen ist zuerst mit Masse kurzgeschlossen und der andere ist mit dem Schalter am Headset verbunden)
⑨ Erdung, häufig für MIC-Erdung verwendet
⑩ MIC positiv
⑾ Kopfhörer rechter Kanal
⑿ Der Kopfhörer ist geerdet. Das Signal ist CMOS / TTL-Pegel (0-3,3 V). Da die elektrischen Eigenschaften des seriellen Computeranschlusses und des Mobiltelefon-Datenanschlusses (TTL-Schaltung) unterschiedlich sind, muss eine Signalumwandlung durchgeführt werden, damit beide miteinander kommunizieren können.
Das Funktionsprinzip der Mobiltelefon-Datenleitung (siehe Bild):
In RS232C stehen -5 V bis -15 V für 1 und + 5 V bis + 15 V für 0; In der TTL-Schaltung stehen mehr als 3 V für 1 und weniger als 0,2 V für 0. Die integrierte MAX232-Schaltung (MAX232-Pin-Definition ist in Abbildung 4 dargestellt) realisiert die Umwandlung von RS232C- und TTL-Schaltungen, bei denen Pin ⑧ das vom 3-Pin der seriellen Schnittstelle gesendete TXD-Signal (Sendedaten) empfängt und nach der Konvertierung das Signal von Pin ⑨ an die 6-Pin-E / A des Mobiltelefons ausgibt. - RXD (Datenempfang) ein; ⑩ Der Pin empfängt das vom Mobiltelefon gesendete IO_TXD-Signal (Datenübertragung). Ausgabe von Pin ⑦ an die 2-polige RXD (Empfangsdaten) und 1-polige DCD (Empfangsleitung Signalerkennung) der seriellen Schnittstelle. Die Arbeitsleistung des MAX232 wird über die serielle Schnittstelle bereitgestellt. Der 12-V-Spannungsausgang an den 4, 6, 7 und 8 Pins der seriellen Schnittstelle wird durch zwei 1N14148-Dioden gleichgerichtet. Anschließend wird die Spannung von 5 V geregelt und über die Spannungsregler Röhre 78L05 an den MAX232-Pin ⒃ ausgegeben, damit der integrierte Block funktioniert. Das 5-V-Netzteil wird auch an den 3-poligen Stecker gesendet, der das Telefon aufladen kann. Wenn Sie die Ladefunktion nicht verwenden möchten, können Sie den 3-poligen nicht löten oder einen kleinen Schalter an der Vorderseite hinzufügen. Die 4 Kapazitätsparameter von MAX232 haben Einfluss auf die Übertragungsgeschwindigkeit der Datenleitung, und hier wird der vom Hersteller empfohlene Wert von luF verwendet (0,1 uF für MAX232A und MAX3232). Die Kondensatoren von 470uF und 47uF sind Leistung Filterkondensatoren. Wenn die Schaltung eine Datenübertragung Befehl Funktion haben soll, können Sie die Befehlsschaltung in Abbildung 5 hinzufügen.
Auswahl der Komponenten der Mobiltelefon-Datenleitung: Der Kern dieser Schaltung ist der integrierte MAX232-Block. Es gibt zwei gängige Gehäuse, eines vom Dual-Inline-Typ, das etwas größer und leicht zu löten ist. Der andere ist ein Patch-Typ, der kleiner ist. Wenn Sie MAX232 nicht finden können, können Sie auch integrierte RS232-Transceiverblöcke wie MAX232A, HIN232, MAX220, MAX3232, IL32 usw. verwenden. Die Pin-Definitionen sind dieselben wie bei MAX232, und die ersten beiden integrierten Blöcke sind schneller. 78L05 hat das gleiche Erscheinungsbild wie normale Transistoren. Beachten Sie daher beim Kauf die Pin-Definitionen. Wenn das Fieber schwerwiegend ist, kann es durch 7805 ersetzt werden, oder es kann stattdessen eine 1-V-Spannungsreglerröhre und ein Strombegrenzungswiderstand verwendet werden. Beim Schweißen von Kondensatoren sollte darauf geachtet werden, die positiven und negativen Pole zu unterscheiden. Es ist besser, an beiden Enden des Filterkondensators einen 0,1 uF CBB-Kondensator anzubringen. Die 4-Parameter-Kondensatoren eignen sich am besten für die Verwendung hochwertiger Kondensatoren wie Tantalkondensatoren, und die Kapazität von luF oder 0,1 uF kann entsprechend den verschiedenen integrierten Blöcken ausgewählt werden. Schwieriger zu finden ist der Handy-Stecker, der jedoch über ein Ladegerät mit derselben Schnittstelle bezogen werden kann. Beachten Sie jedoch, dass alle Metallstifte vollständig sein müssen. Das Kabel verwendet ein abgeschirmtes 6-adriges Kabel. Die oben genannten Materialien können in Geschäften für elektronische Komponenten oder in Verbrauchsmaterialien für Computernetzwerke gekauft werden, und Sie können sie alle für etwa 10 Yuan kaufen.
Handy-Datenleitung
Ein häufiges Problem bei Anbietern von Datenkabeln besteht darin, dass Kunden melden, dass das Datenkabel nicht verwendet werden kann. Wenn Sie sicher sind, dass das Telefon korrekt gesendet wurde, verwendet der Kunde das Datenkabel nicht. Überprüfen Sie zunächst, ob die Software auf der CD das Mobiltelefonmodell des Kunden unterstützt. Wenn Sie diese Funktion nicht unterstützen, können Sie auf das Internet gehen, um eine entsprechende Software herunterladen, so das allgemeine Problem gelöst ist. Der entscheidende Punkt: Die Datenleitung ist universell, die Software ist nicht universell. Es gibt keinen besonders guten Weg, schließlich gibt es zu viele Handy-Modelle.
Verfahren zur Herstellung einer Mobiltelefon-Datenleitung
Die originalen Datenkabel für Mobiltelefone sind teuer, was viele Benutzer entmutigt. Durch die Analyse und Forschung der Datenleitungen und schematischer Darstellungen von verschiedenen Modellen von Siemens, Samsung, Alcatel, Lenovo usw., fand der Autor, dass die meisten Modelle auf dem Markt die gleiche Datenleitung Prinzipien, aber die Schnittstelle Form und Definition ist unterschiedlich. Die Datenleitungen vieler Modelle können selbst erstellt werden, sofern Sie entsprechende Änderungen gemäß der Definition der Datenleitungsschnittstelle des tatsächlichen Modells vornehmen. In diesem Artikel werden Siemens 6688, 6618, 3618 und andere Mobiltelefone als Beispiele verwendet, um die Produktion von Mobiltelefondatenleitungen als Referenz detailliert vorzustellen.Schauen wir uns zunächst die Definition des RS232C-Anschlusses des Computers an (serielle Schnittstelle, wie in der Abbildung gezeigt):
① Trägererkennung (DCD)
② Daten empfangen (RXD)
③ Daten senden (TXD)
④ Das Datenendgerät ist bereit (DTR)
⑤ Signalerdungskabel (SG)
⑥ Daten bereit (DSR)
⑦ Anfrage zum Senden (RTS)
⑧ Zum Senden freigeben (CTS)
⑨ Klingelanzeige (RI)
Das Signal ist EIA-Pegel (-3-15 V, + 3- + 15 V). Die Schnittstellendefinition (Bild) von Siemens 6688 und anderen Mobiltelefonen:
① Erdungskabel, das für den Minuspol des Ladegeräts und die Erdung des Datenkabels verwendet wird
② Linker Kopfhörerkanal
③ Ladegerät positiv
④ Leer, nicht mit anderen Stiften kurzschließen
⑤ Daten AUS
⑥ Daten IN
⑦ leer
⑧ Die Funktionen der Füße sind gleich. Schalter (einer von ihnen ist zuerst mit Masse kurzgeschlossen und der andere ist mit dem Schalter am Headset verbunden)
⑨ Erdung, häufig für MIC-Erdung verwendet
⑩ MIC positiv
⑾ Kopfhörer rechter Kanal
⑿ Der Kopfhörer ist geerdet. Das Signal ist CMOS / TTL-Pegel (0-3,3 V). Da die elektrischen Eigenschaften des seriellen Computeranschlusses und des Mobiltelefon-Datenanschlusses (TTL-Schaltung) unterschiedlich sind, muss eine Signalumwandlung durchgeführt werden, damit beide miteinander kommunizieren können.
Das Funktionsprinzip der Mobiltelefon-Datenleitung (siehe Bild):
In RS232C stehen -5 V bis -15 V für 1 und + 5 V bis + 15 V für 0; In der TTL-Schaltung stehen mehr als 3 V für 1 und weniger als 0,2 V für 0. Die integrierte MAX232-Schaltung (MAX232-Pin-Definition ist in Abbildung 4 dargestellt) realisiert die Umwandlung von RS232C- und TTL-Schaltungen, bei denen Pin ⑧ das vom 3-Pin der seriellen Schnittstelle gesendete TXD-Signal (Sendedaten) empfängt und nach der Konvertierung das Signal von Pin ⑨ an die 6-Pin-E / A des Mobiltelefons ausgibt. - RXD (Datenempfang) ein; ⑩ Der Pin empfängt das vom Mobiltelefon gesendete IO_TXD-Signal (Datenübertragung). Ausgabe von Pin ⑦ an die 2-polige RXD (Empfangsdaten) und 1-polige DCD (Empfangsleitung Signalerkennung) der seriellen Schnittstelle. Die Arbeitsleistung des MAX232 wird über die serielle Schnittstelle bereitgestellt. Der 12-V-Spannungsausgang an den 4, 6, 7 und 8 Pins der seriellen Schnittstelle wird durch zwei 1N14148-Dioden gleichgerichtet. Anschließend wird die Spannung von 5 V geregelt und über die Spannungsregler Röhre 78L05 an den MAX232-Pin ⒃ ausgegeben, damit der integrierte Block funktioniert. Das 5-V-Netzteil wird auch an den 3-poligen Stecker gesendet, der das Telefon aufladen kann. Wenn Sie die Ladefunktion nicht verwenden möchten, können Sie den 3-poligen nicht löten oder einen kleinen Schalter an der Vorderseite hinzufügen. Die 4 Kapazitätsparameter von MAX232 haben Einfluss auf die Übertragungsgeschwindigkeit der Datenleitung, und hier wird der vom Hersteller empfohlene Wert von luF verwendet (0,1 uF für MAX232A und MAX3232). Die Kondensatoren von 470uF und 47uF sind Leistung Filterkondensatoren. Wenn die Schaltung eine Datenübertragung Befehl Funktion haben soll, können Sie die Befehlsschaltung in Abbildung 5 hinzufügen.
Auswahl der Komponenten der Mobiltelefon-Datenleitung: Der Kern dieser Schaltung ist der integrierte MAX232-Block. Es gibt zwei gängige Gehäuse, eines vom Dual-Inline-Typ, das etwas größer und leicht zu löten ist. Der andere ist ein Patch-Typ, der kleiner ist. Wenn Sie MAX232 nicht finden können, können Sie auch integrierte RS232-Transceiverblöcke wie MAX232A, HIN232, MAX220, MAX3232, IL32 usw. verwenden. Die Pin-Definitionen sind dieselben wie bei MAX232, und die ersten beiden integrierten Blöcke sind schneller. 78L05 hat das gleiche Erscheinungsbild wie normale Transistoren. Beachten Sie daher beim Kauf die Pin-Definitionen. Wenn das Fieber schwerwiegend ist, kann es durch 7805 ersetzt werden, oder es kann stattdessen eine 1-V-Spannungsreglerröhre und ein Strombegrenzungswiderstand verwendet werden. Beim Schweißen von Kondensatoren sollte darauf geachtet werden, die positiven und negativen Pole zu unterscheiden. Es ist besser, an beiden Enden des Filterkondensators einen 0,1 uF CBB-Kondensator anzubringen. Die 4-Parameter-Kondensatoren eignen sich am besten für die Verwendung hochwertiger Kondensatoren wie Tantalkondensatoren, und die Kapazität von luF oder 0,1 uF kann entsprechend den verschiedenen integrierten Blöcken ausgewählt werden. Schwieriger zu finden ist der Handy-Stecker, der jedoch über ein Ladegerät mit derselben Schnittstelle bezogen werden kann. Beachten Sie jedoch, dass alle Metallstifte vollständig sein müssen. Das Kabel verwendet ein abgeschirmtes 6-adriges Kabel. Die oben genannten Materialien können in Geschäften für elektronische Komponenten oder in Verbrauchsmaterialien für Computernetzwerke gekauft werden, und Sie können sie alle für etwa 10 Yuan kaufen.
