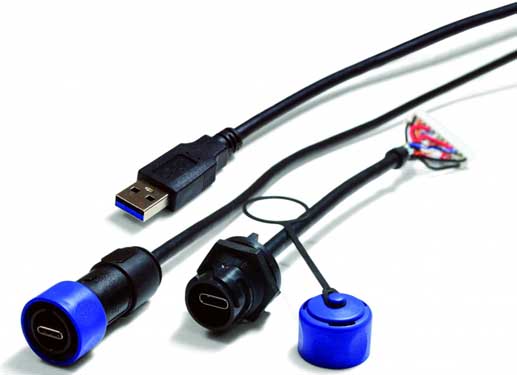

¿Qué es un conector?
El conector se refiere a un dispositivo de conexión directa entre dos partes independientes. Por ejemplo, los ganchos también se pueden usar para conectarse. En un sentido estricto, se refiere al dispositivo de acoplamiento directo entre las caras finales de dos partes giratorias (ejes). El conector se puede usar para conectar o cortar la energía del motor. Los conectores se pueden dividir básicamente en tres tipos: no separables, desmontables y seguros. El conector está compuesto por una placa de conexión y dos pasadores de conexión dispuestos simétricamente en el otro lado de la placa de conexión, y una junta de herramienta instalada en el otro lado con respecto a la posición media del pasador de conexión.
Uso de conectores de línea de circuito.

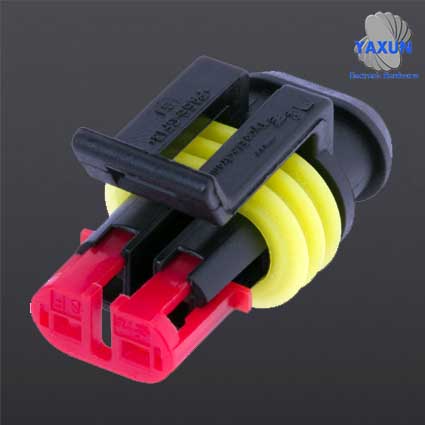

En los circuitos automotrices, hay muchos cables que deben conectarse. Para facilitar el mantenimiento, algunas piezas de conexión deben poder desconectarse y combinarse sin problemas. Las partes de conexión de los circuitos de automóviles importados son todos conectores de línea hechos de plástico aislante. El conector se divide en dos partes, una se llama terminal macho y hay varios enchufes dentro; La otra parte se llama terminal hembra, que contiene varios enchufes. Las ranuras de guía se forman en los dos terminales. Alinee e inserte las ranuras de guía en el terminal para garantizar la conexión correcta del conector. Para evitar que el conector se caiga durante el trabajo, se instalan tarjetas de inserción en los dos terminales. Después de que el conector se inserte firmemente, al insertar la tarjeta se bloquearán los dos terminales.
Al desmontar el conector, empuje hacia abajo el anillo de seguridad para separar los dos terminales con fuerza. Al verificar el voltaje o la continuidad del circuito, no es necesario desconectar el conector, simplemente inserte las dos sondas de un multímetro en el orificio del cable en el extremo del conector para su inspección. Al reparar, si necesita reemplazar el cable o quitar el enchufe del conector, primero debe separar los dos terminales, insertar el conector con un destornillador pequeño, extraer la brida de bloqueo del cable y extraer el cable desde la parte posterior. Al instalar, empuje el extremo del cable hasta que quede bloqueado firmemente y luego tire del cable hacia atrás para confirmar si está bloqueado.
Conector de tornillo
Esta estructura se usa principalmente en extrusoras grandes y medianas. Como se muestra en la figura siguiente, fije la brida del cabezal 1 en la cara del extremo del molde de extrusión con 12 tornillos hexagonales de cabeza cilíndrica 7. Debido a que la superficie circular exterior del extremo inicial del molde de extrusión y el orificio interno (generalmente un orificio de referencia) de la brida 1 del cabezal de la máquina de moldeo por inyección constituyen un ajuste de transición. El pasador 8 se usa para colocar la brida 1 del cabezal de la máquina de moldeo por inyección y la brida 3 del cilindro de la máquina de moldeo por inyección, y luego el tornillo de bisagra 2 se usa para bloquearlo, formando así una estructura con conexión de tornillo como cuerpo principal. Se puede ver a partir de esta estructura que su concentricidad se puede garantizar completamente.
Conector de la abrazadera
Como se muestra en la figura a continuación, el anillo de bloqueo de la abrazadera 6 es accionado para girar mediante presión hidráulica para aflojar la parte roscada. Cuando gira hacia el centro de la parte ranurada y la parte convexa del anillo de compresión delantero 3, el anillo de compresión delantero 5 puede girar alrededor del eje en el asiento de bisagra 7 para salir del anillo de bloqueo de la abrazadera 6. Mueva el cabezal de la máquina hacia la derecha para limpiarlo. Luego reemplace rápidamente el cabezal de la máquina limpia en el lado izquierdo, haga que la protuberancia del anillo de compresión delantero 5 se alinee con la ranura del anillo de bloqueo 6, y luego accione el anillo de bloqueo 6 por presión hidráulica hasta que se vuelva a bloquear.
El conector se refiere a un dispositivo de conexión directa entre dos partes independientes. Por ejemplo, los ganchos también se pueden usar para conectarse. En un sentido estricto, se refiere al dispositivo de acoplamiento directo entre las caras finales de dos partes giratorias (ejes). El conector se puede usar para conectar o cortar la energía del motor. Los conectores se pueden dividir básicamente en tres tipos: no separables, desmontables y seguros. El conector está compuesto por una placa de conexión y dos pasadores de conexión dispuestos simétricamente en el otro lado de la placa de conexión, y una junta de herramienta instalada en el otro lado con respecto a la posición media del pasador de conexión.
Uso de conectores de línea de circuito.
En los circuitos automotrices, hay muchos cables que deben conectarse. Para facilitar el mantenimiento, algunas piezas de conexión deben poder desconectarse y combinarse sin problemas. Las partes de conexión de los circuitos de automóviles importados son todos conectores de línea hechos de plástico aislante. El conector se divide en dos partes, una se llama terminal macho y hay varios enchufes dentro; La otra parte se llama terminal hembra, que contiene varios enchufes. Las ranuras de guía se forman en los dos terminales. Alinee e inserte las ranuras de guía en el terminal para garantizar la conexión correcta del conector. Para evitar que el conector se caiga durante el trabajo, se instalan tarjetas de inserción en los dos terminales. Después de que el conector se inserte firmemente, al insertar la tarjeta se bloquearán los dos terminales.
Al desmontar el conector, empuje hacia abajo el anillo de seguridad para separar los dos terminales con fuerza. Al verificar el voltaje o la continuidad del circuito, no es necesario desconectar el conector, simplemente inserte las dos sondas de un multímetro en el orificio del cable en el extremo del conector para su inspección. Al reparar, si necesita reemplazar el cable o quitar el enchufe del conector, primero debe separar los dos terminales, insertar el conector con un destornillador pequeño, extraer la brida de bloqueo del cable y extraer el cable desde la parte posterior. Al instalar, empuje el extremo del cable hasta que quede bloqueado firmemente y luego tire del cable hacia atrás para confirmar si está bloqueado.
Diseño del conector
El dispositivo que conecta el molde de extrusión y la extrusora se denomina conector. La estructura del conector es diversa, pero la mayoría de ellos están conectados por abrazaderas y tornillos con bisagras. De acuerdo con las diferentes especificaciones de la extrusora y los métodos de producción, los conectores de uso común tienen las siguientes tres formas estructurales.
Conector roscado
Los conectores de esta estructura se utilizan principalmente en extrusoras pequeñas y medianas. Como se muestra en la figura a continuación, conecte el lado exterior del molde de extrusión con roscas y bridas para formar un todo, y luego fije la brida del cabezal 2 a la brida del cilindro 4 con tornillos de bisagra 3 para formar un conector completo sistema. La concentricidad de este método de conexión se basa en el eje de la cuadrícula para lograr el requisito de concentricidad coaxial. La superficie final de la cuadrícula debe tener una mesa de presión para evitar fugas.Conector de tornillo
Esta estructura se usa principalmente en extrusoras grandes y medianas. Como se muestra en la figura siguiente, fije la brida del cabezal 1 en la cara del extremo del molde de extrusión con 12 tornillos hexagonales de cabeza cilíndrica 7. Debido a que la superficie circular exterior del extremo inicial del molde de extrusión y el orificio interno (generalmente un orificio de referencia) de la brida 1 del cabezal de la máquina de moldeo por inyección constituyen un ajuste de transición. El pasador 8 se usa para colocar la brida 1 del cabezal de la máquina de moldeo por inyección y la brida 3 del cilindro de la máquina de moldeo por inyección, y luego el tornillo de bisagra 2 se usa para bloquearlo, formando así una estructura con conexión de tornillo como cuerpo principal. Se puede ver a partir de esta estructura que su concentricidad se puede garantizar completamente.
Conector de la abrazadera
Como se muestra en la figura a continuación, el anillo de bloqueo de la abrazadera 6 es accionado para girar mediante presión hidráulica para aflojar la parte roscada. Cuando gira hacia el centro de la parte ranurada y la parte convexa del anillo de compresión delantero 3, el anillo de compresión delantero 5 puede girar alrededor del eje en el asiento de bisagra 7 para salir del anillo de bloqueo de la abrazadera 6. Mueva el cabezal de la máquina hacia la derecha para limpiarlo. Luego reemplace rápidamente el cabezal de la máquina limpia en el lado izquierdo, haga que la protuberancia del anillo de compresión delantero 5 se alinee con la ranura del anillo de bloqueo 6, y luego accione el anillo de bloqueo 6 por presión hidráulica hasta que se vuelva a bloquear.
