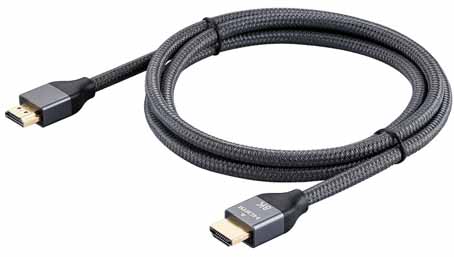

Arnés de Cableado de Alta Definición HDMI Personalizado
El cable HD es el cable de transmisión multimedia de alta definición, que se denomina "Multimedia de alta definición" en inglés y se abrevia como cable HDMI. Generalmente, los cables HDMI incluyen dos partes: interfaz y cable. El cable de alta definición está especialmente desarrollado para equipos audiovisuales de alta definición, por lo que plantea requisitos de producción más altos en términos de interfaces, cables, conectores y procesos de producción.
(Micro);
Tipo A (estándar): ancho 14 mm, generalmente adecuado para HDTV, TV, decodificador, Blu-ray DVD y otros equipos;
Tipo C (Mini): ancho 10,5 mm, generalmente adecuado para MP4; productos digitales como cámaras y tabletas;
Tipo D (Micro): ancho 6 mm, generalmente adecuado para teléfonos inteligentes, tabletas;
La versión de la interfaz del cable de alta definición (cable HDMI) tiene 1.0, 1.1, 1.2 (1.2a), 1.3 (1.3a, 1.3b, 1.3b1, 1.3c), versión 1.4, la versión 1.4 es la versión más alta y la versión 1.4 es compatible con la versión anterior.
La diferencia entre las diferentes versiones se muestra en la Figura 1:
Vixon, Golden Triangle, Kaiboer, Enerbao, Green Alliance, Monster, Fuji, Philips, Sony, Jinjia Baiye y YAXUN son las marcas más influyentes del mercado.
La situación real es que cuando el cable HD (cable HDMI) está conectado en caliente, el puerto a menudo se quema, lo que es un daño estático. El cable de alta definición (cable HDMI) es una señal digital de muy alta velocidad debido a la necesidad de alta velocidad. Al diseñar el chip de transmisión y recepción, el circuito de protección antiestático utilizado generalmente solo puede soportar un voltaje electrostático de 5-8KV. Sin embargo, en la vida real, si el ambiente es seco y existen condiciones para generar voltaje electrostático, es común un voltaje electrostático de decenas de miles de V. En los extremos de la fuente y la pantalla bien diseñados, los circuitos de protección ESD generalmente se sacrifican por algunos márgenes de capacitancia. Sin embargo, algunas máquinas no tienen circuitos de protección ESD para ahorrar costos, y los chips pueden quemarse cuando se inserta el cable HDMI con carga estática. Este punto, los amigos que hacen pruebas de cable HDMI deben ser claros, porque NA y TDR también tienen requisitos antiestáticos, esta es la misma razón.
Otra razón está relacionada con la red eléctrica: Nuestra toma de corriente es de 2 pines y no tiene cable de tierra. Al instalar proyectores y televisores LCD, los usuarios generales no utilizarán cables de conexión a tierra adicionales. Esto facilita la generación de electricidad estática.
El cable de alta definición (cable HDMI) en el mercado que admite conexión en caliente incluye el cable HDMI ESD lanzado por YAXUN Electronics.
2. Escudo: La eficiencia de blindaje del cable de alta calidad es del 95%, pero el cable general solo puede alcanzar alrededor del 80%.
3. Varado: El proceso de trenzar pares HDMI es muy particular, principalmente para evitar interferencias. Hay algunos procesos especiales, como: torsión de pares, torsión total, extensión de papel de aluminio, etc.
4. Aislamiento: Incluyendo el aislamiento del cable de cobre y el aislamiento externo (cubierta exterior) del cable. El material aislante de la pared de cobre y la línea de la pared de hierro es generalmente FO-PE. También use un proceso especial de formación de espuma. La colcha exterior está hecha de material de PVC.
5. Anillo magnético: Algunos cables HDMI tienen un anillo magnético, pero esto no es obligatorio ni es un estándar para juzgar la calidad de la mano de obra HDMI. El anillo magnético puede reducir la interferencia hasta cierto punto, pero si la mano de obra HDMI es lo suficientemente buena, no es necesario utilizarlos, y los productos que no confían en la calidad a veces los utilizan como protección.
6. Conector: También se trabaja mucho en la parte de la articulación, uno es el tratamiento de la cabeza bañada en oro. Muchos cables HDMI de alta definición están chapados en oro para evitar la oxidación y la corrosión, y también pueden desempeñar un papel en los antideslizantes y resistentes al desgaste.
Interfaz de cable HDMI

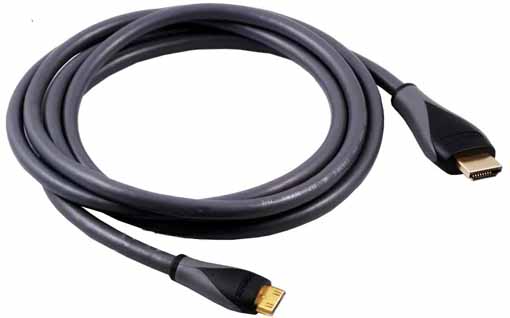

Hay tres tipos de interfaces de línea HD (línea HDMI): Tipo A (estándar), Tipo C (Mini), Tipo D(Micro);
Tipo A (estándar): ancho 14 mm, generalmente adecuado para HDTV, TV, decodificador, Blu-ray DVD y otros equipos;
Tipo C (Mini): ancho 10,5 mm, generalmente adecuado para MP4; productos digitales como cámaras y tabletas;
Tipo D (Micro): ancho 6 mm, generalmente adecuado para teléfonos inteligentes, tabletas;
Versión de la interfaz
La versión de la interfaz del cable de alta definición (cable HDMI) tiene 1.0, 1.1, 1.2 (1.2a), 1.3 (1.3a, 1.3b, 1.3b1, 1.3c), versión 1.4, la versión 1.4 es la versión más alta y la versión 1.4 es compatible con la versión anterior.La diferencia entre las diferentes versiones se muestra en la Figura 1:
Vixon, Golden Triangle, Kaiboer, Enerbao, Green Alliance, Monster, Fuji, Philips, Sony, Jinjia Baiye y YAXUN son las marcas más influyentes del mercado.
Intercambio en caliente
Coloque medio pin en el pin 19 del conector hembra del cable de alta definición (cable HDMI). Cuando se desconecta el cable de alta definición (cable HDMI), el pin de este HOT PLUG se desconecta primero y luego el circuito del cable de alta definición (cable HDMI) detecta la desconexión. Notifique a los dispositivos de entrada y salida para que dejen de funcionar y desempeñen el papel de conexión en caliente.La situación real es que cuando el cable HD (cable HDMI) está conectado en caliente, el puerto a menudo se quema, lo que es un daño estático. El cable de alta definición (cable HDMI) es una señal digital de muy alta velocidad debido a la necesidad de alta velocidad. Al diseñar el chip de transmisión y recepción, el circuito de protección antiestático utilizado generalmente solo puede soportar un voltaje electrostático de 5-8KV. Sin embargo, en la vida real, si el ambiente es seco y existen condiciones para generar voltaje electrostático, es común un voltaje electrostático de decenas de miles de V. En los extremos de la fuente y la pantalla bien diseñados, los circuitos de protección ESD generalmente se sacrifican por algunos márgenes de capacitancia. Sin embargo, algunas máquinas no tienen circuitos de protección ESD para ahorrar costos, y los chips pueden quemarse cuando se inserta el cable HDMI con carga estática. Este punto, los amigos que hacen pruebas de cable HDMI deben ser claros, porque NA y TDR también tienen requisitos antiestáticos, esta es la misma razón.
Otra razón está relacionada con la red eléctrica: Nuestra toma de corriente es de 2 pines y no tiene cable de tierra. Al instalar proyectores y televisores LCD, los usuarios generales no utilizarán cables de conexión a tierra adicionales. Esto facilita la generación de electricidad estática.
El cable de alta definición (cable HDMI) en el mercado que admite conexión en caliente incluye el cable HDMI ESD lanzado por YAXUN Electronics.
Factores que afectan la calidad del cable de alta definición (cable HDMI)
1. Conductor: La mayoría de los alambres están hechos de cobre como conductor, debido a la buena conductividad del cobre, su conductividad puede llegar al 100%. El cable HDMI también usa alambre de cobre, pero debido a razones de costo, los alambres de núcleo de alta gama son alambres plateados o de cobre. Generalmente, se utiliza alambre de cobre estañado.2. Escudo: La eficiencia de blindaje del cable de alta calidad es del 95%, pero el cable general solo puede alcanzar alrededor del 80%.
3. Varado: El proceso de trenzar pares HDMI es muy particular, principalmente para evitar interferencias. Hay algunos procesos especiales, como: torsión de pares, torsión total, extensión de papel de aluminio, etc.
4. Aislamiento: Incluyendo el aislamiento del cable de cobre y el aislamiento externo (cubierta exterior) del cable. El material aislante de la pared de cobre y la línea de la pared de hierro es generalmente FO-PE. También use un proceso especial de formación de espuma. La colcha exterior está hecha de material de PVC.
5. Anillo magnético: Algunos cables HDMI tienen un anillo magnético, pero esto no es obligatorio ni es un estándar para juzgar la calidad de la mano de obra HDMI. El anillo magnético puede reducir la interferencia hasta cierto punto, pero si la mano de obra HDMI es lo suficientemente buena, no es necesario utilizarlos, y los productos que no confían en la calidad a veces los utilizan como protección.
6. Conector: También se trabaja mucho en la parte de la articulación, uno es el tratamiento de la cabeza bañada en oro. Muchos cables HDMI de alta definición están chapados en oro para evitar la oxidación y la corrosión, y también pueden desempeñar un papel en los antideslizantes y resistentes al desgaste.
