El alambre trenzado es un núcleo sin aislamiento. Se realiza girando varios cables para girar a una velocidad angular constante y avanzar a una velocidad constante. Los cables trenzados de uso común incluyen cables de cobre, aluminio y acero, que pueden trenzarse en una variedad de diferentes secciones transversales y diferentes tipos de núcleos conductores de cable. Es adecuado para las ocasiones en las que la frecuencia de trabajo es alta y el efecto de piel y el efecto de proximidad de hebras individuales son demasiado grandes. El uso de alambre trenzado puede reducir la temperatura de funcionamiento. En comparación con los alambres monocatenarios de la misma área de sección transversal, los alambres trenzados tienen propiedades mecánicas y flexibilidad más altas.

Principio de alambre trenzado

Cuando el alambre de cobre pasa a través del arco de torsión en la máquina trenzadora, el arco de torsión se mueve en un movimiento circular, de modo que cada alambre de cobre se enrolla en espiral; El alambre de cobre trenzado es donde se usa la cantidad máxima de alambre de cobre simple. Los alambres de cobre de diferentes especificaciones y diferentes números se trenzan juntos en una determinada secuencia de disposición y se colocan a lo largo para convertirse en conductores con diámetros más grandes. El conductor trenzado es mucho más blando que un solo alambre de cobre del mismo diámetro, y el alambre fabricado tiene mejores propiedades de flexión. El cable único aparece a cada distancia fija a lo largo de la dirección del cable trenzado, y la distancia fija de separación es el paso del cable trenzado (denominado paso trenzado). Otra definición de longitud de tendido es: se refiere a la distancia vertical a la que el cuerpo del cable trenzado gira 360 grados a lo largo del eje de trenzado, la unidad es mm y el inglés es el paso.

Varado del núcleo

Trenzado de conductores
La llamada torsión es un núcleo de alambre que retuerce varios alambres individuales del mismo diámetro o diferentes diámetros juntos de acuerdo con una cierta dirección y una cierta regla.
Cuando el alambre trenzado se utiliza como conductor del alambre y cable aislado, se denomina núcleo trenzado, que es el componente principal del alambre y cable aislado.

Cable de núcleo aislado
Un cable es un proceso en el que varios núcleos aislados o grupos de unidades se trenzan en un núcleo de cable de acuerdo con ciertas reglas. Los cables también están trenzados.Además del trenzado, el proceso de cableado también incluye relleno de cables, cinta y otros procesos. Cuando el cable trenzado se utiliza directamente como cable, se denomina cable trenzado desnudo, como cable trenzado de cobre, cable trenzado de aluminio y cable trenzado de aluminio con núcleo de acero. Cables de conexión para líneas aéreas de transmisión y equipos eléctricos;
Cuando el alambre trenzado se utiliza como conductor de alambre y cable aislado, se denomina núcleo conductor, que es el componente principal de alambre y cable.

Clasificación y uso de alambre trenzado.

Alambre trenzado ordinario:
Las ventajas del alambre trenzado de aluminio (LJ): conductor de luz y buena conductividad. Propósito: Se utiliza en la línea de distribución de líneas eléctricas aéreas con pequeñas fuerzas.
Las ventajas del cable trenzado de cobre duro (TJ): rendimiento eléctrico superior; uso: líneas de transmisión aéreas.
Las ventajas del cable trenzado de aleación de aluminio (LHAJ): alta resistencia a la tracción, la conductividad es un 10% más baja que la del cable trenzado de aluminio. Usos: glaciares, montañas, cerros y otros lugares.
Ventajas del alambre trenzado de acero revestido de aluminio: alta resistencia a la tracción. Propósito: Gran tramo de líneas eléctricas.

Alambre trenzado combinado:

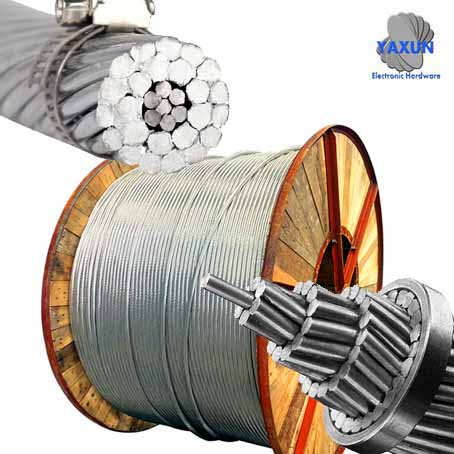

Ventajas del alambre trenzado de aluminio con núcleo de acero (LGJ): Alta resistencia a la tracción. Usos: Líneas de transmisión aéreas, líneas de distribución, áreas de hielo pesado y líneas de transmisión de gran envergadura.
Ventajas del alambre trenzado de aluminio con núcleo de acero anticorrosión: Evita la corrosión del núcleo de acero y aumenta la vida útil del alambre. Usos: lagos de agua salada, áreas costeras, áreas industriales y mineras y áreas con atmósferas corrosivas severas.
Ventajas del alambre trenzado de aluminio con núcleo de acero revestido de aluminio: Evita la corrosión del núcleo de acero y aumenta la vida útil del alambre. Reducir la pérdida de línea. Se reduce el peso unitario y se aumenta el tramo de cable.

Alambre trenzado especial:

1. Alambre trenzado de aluminio con núcleo de acero de diámetro expandido:
Ventajas: aumente el diámetro exterior del alambre, ahorre metales no ferrosos y reduzca la pérdida de corona.
Propósito: transmisión de energía de alto voltaje y transmisión de energía a gran altitud.
2. Alambre hueco expandido:
Ventajas: Tiene un diámetro exterior de alambre más grande, reduce la pérdida de corona y ahorra metales no ferrosos.
Objeto: Subestación de alta tensión.
3. Alambre trenzado absorbente de vibraciones y tipo hueco:
Ventajas: Cada capa retorcida está separada, lo que puede reducir la vibración por sí misma.
Propósito: En áreas con muchas tormentas.
4. Alambre trenzado para evitar el hielo y la nieve:
Ventajas: fuerte resistencia al hielo y la nieve.
Usos: zona de hielo pesado.
5. Cepillo de alambre de cobre:
Ventajas: estructura estable, buena flexibilidad, mediante torsión y torsión de paquetes.
Propósito: cable conductor en el motor.

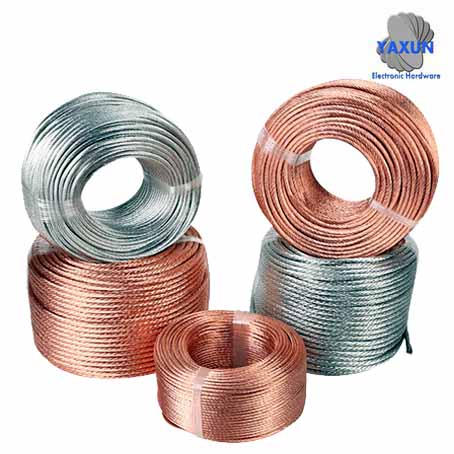

6. Alambre trenzado flexible de cobre desnudo:
Características: Adopta torsión regular, torsión de paquete, sin torsión múltiple o torsión regular y torsión múltiple después de trenzar.
Finalidad: conectar motores y piezas de equipos eléctricos.

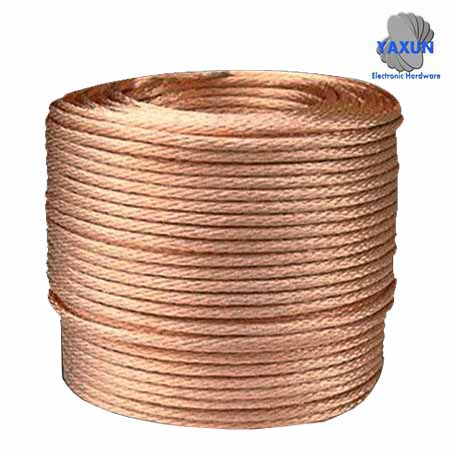

7. Alambre trenzado de cobre:
Ventajas: El alambre es suave.
Finalidad: La línea de conexión de equipos eléctricos móviles, también utilizada para la conexión de la batería de automóviles y tractores.
8. Alambre trenzado de aluminio con núcleo de acero aluminizado:
Características: El alambre de acero galvanizado se cambia a alambre de acero aluminizado. Incrementa la resistencia a la corrosión. Usos: utilizado para líneas anticorrosión.
9. Línea aérea aislada resistente a la intemperie:
Características: Agregue una capa de aislamiento en la superficie de los cables trenzados LJ y LGJ. Propósito: La línea se usa a través de áreas forestales y ciudades.
10. Núcleo conductor:
Características: La mayoría de los cables de alimentación están aislados con papel y plástico impregnados de aceite.
Núcleo de alambre duro: utilizado para cables marinos, cables de alimentación, etc.
Núcleo de alambre flexible: se utiliza para cables de minería, cables revestidos de caucho, etc.
11. Cable extra suave:
Utilice núcleos de cables y alambres que se muevan con frecuencia y cables conductores con requisitos especiales.

Características de los conductores trenzados.

Buena flexibilidad
Cuando se dobla el arnés paralelo sin trenzar, cuando se estira el cable único exterior del arnés, se estira el cable único exterior del arnés y se comprime el cable único interior, sometido a una deformación por flexión. Cuando se dobla el cable trenzado, cada cable se enrolla en espiral alrededor de la circunferencia del cable trenzado. Cuando se dobla el alambre trenzado, cada alambre se estira y se comprime al mismo tiempo, y la parte comprimida se mueve a la parte estirada, solo para superar la fricción cuando se mueve el alambre. Esta fricción es mucho menor que la resistencia causada por la flexión de un solo cable en un arnés paralelo.
Para alambres retorcidos de la misma especificación, cuanto menor sea el paso, menor será la distancia de movimiento del alambre único cuando se dobla el alambre retorcido, menor será la fricción y más suave será el alambre retorcido;
Para cables trenzados con la misma área de sección transversal, cuantos más cables individuales, más blandos serán los cables trenzados. GB / T3956 estipula que el número de cables individuales del primer, segundo, quinto y sexto tipos de la misma sección transversal aumenta en secuencia, y su flexibilidad también aumenta en secuencia.

Alta fiabilidad
Cuando se utiliza un solo alambre como conductor de un alambre y un cable, la confiabilidad del solo alambre se reduce debido a los defectos y falta de homogeneidad del material generados durante el proceso de fabricación. Con múltiples núcleos trenzados de un solo cable, los defectos se dispersan y la confiabilidad del cable mejora significativamente. Esta situación es particularmente obvia para los conectores de un solo cable.

alta resistencia
En comparación con un solo cable trenzado, un solo cable de la misma sección transversal tiene una resistencia mejorada. Para el mismo material, cuanto más delgado sea el diámetro del alambre, mayor será la resistencia a la tracción. Por lo tanto, la fuerza de rotura total de una hebra formada retorciendo múltiples hebras finas es mayor que la fuerza de rotura de un solo alambre de la misma sección transversal.

Buena estabilidad
Cuando se dobla el alambre retorcido, la posición de cada alambre se encuentra alternativamente en la zona de alargamiento superior y la zona de compresión inferior del alambre retorcido. El cable único no se estirará ni comprimirá, y la posición del cable único no cambiará. Cuando se dobla el mazo de cables paralelo, el cable único superior se estira y se incrusta en el mazo de cables, y el cable único inferior se comprime hacia el centro del mazo de cables debido a la compresión, lo que cambia la forma del mazo de cables.
