Estructura material de alambres y cables

Product Item: Estructura material de alambres y cables
Category: Alambre y cable
Características estructurales de los productos de alambres y cables:
En general, se puede dividir en cuatro componentes estructurales principales: alambre, capa aislante, apantallamiento y capa protectora, así como elementos de relleno y elementos de tracción. De acuerdo con los requisitos de uso y las ocasiones de aplicación del producto, algunas estructuras de productos son extremadamente simples.

  • PRODUCT DETAIL

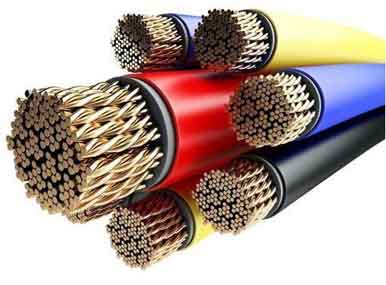

La estructura del alambre
La gran mayoría de los productos de alambres y cables son productos alargados con la misma sección transversal (sección transversal). Esto se debe a las características de la sección transversal que se utilizan como circuito o bobina en el sistema o equipo de procesamiento. Por tanto, para estudiar y analizar la estructura de los productos de cable, solo es necesario observar y analizar desde su sección transversal.
Características estructurales de los productos de alambres y cables:
En general, se puede dividir en cuatro componentes estructurales principales: alambre, capa aislante, apantallamiento y capa protectora, así como elementos de relleno y elementos de tracción. De acuerdo con los requisitos de uso y las ocasiones de aplicación del producto, algunas estructuras de productos son extremadamente simples.

2. Material del cable
En cierto sentido, la industria de fabricación de alambres y cables es una industria de acabado y ensamblaje de materiales. Primero, la cantidad de materiales utilizados es enorme y el costo de los materiales en los productos de cable representa el 80-90% del costo total de fabricación; La segunda es que se utilizan muchos tipos y variedades de materiales, y los requisitos de rendimiento son particularmente elevados. Si se usa cobre para el conductor, la pureza del cobre debe ser superior al 99,95% y algunos productos deben usar cobre de alta pureza sin oxígeno; En tercer lugar, la selección de materiales tendrá una influencia decisiva en el proceso de fabricación, el rendimiento del producto y la vida útil. Al mismo tiempo, los beneficios de las empresas de fabricación de alambres y cables están estrechamente relacionados con si los materiales se pueden ahorrar científicamente en la selección, el procesamiento y la gestión de la producción de materiales.

Por lo tanto, el diseño de productos de alambres y cables debe realizarse al mismo tiempo que la selección de materiales. Generalmente, varios materiales se seleccionan y se determinaron después de las pruebas de detección de proceso y de rendimiento.

Los materiales para productos de cable se pueden dividir en materiales conductores, materiales aislantes, materiales de relleno, materiales de blindaje y materiales de capa protectora de acuerdo con sus partes de uso y funciones. Pero algunos de los materiales son comunes a varias partes estructurales. Especialmente materiales termoplásticos, tales como cloruro de polivinilo, polietileno, etc., se pueden usar en aislamientos o fundas siempre que se cambie parte de la formulación.
Los materiales utilizados en la fabricación de productos de cable involucran una amplia gama de categorías, y hay particularmente muchas variedades y especificaciones (marcas).

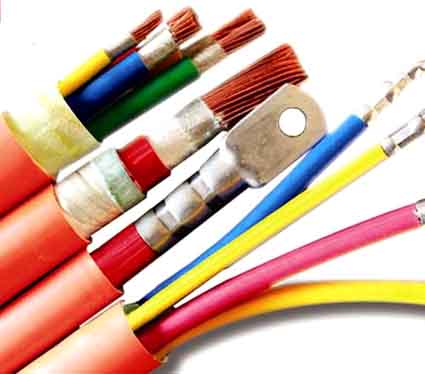

La estructura del cable
3. Nombre y material de la estructura del producto
(1) Cable: El componente más básico y esencial del producto para llevar a cabo la función de transmisión de información de ondas electromagnéticas o de corriente eléctrica.
Material principal: Alambre es la abreviatura de núcleo conductor, hecho de cobre, aluminio, acero revestido de cobre, aluminio revestido de cobre y otros metales no ferrosos con excelente conductividad, y se utiliza fibra óptica como alambre.
Hay alambre de cobre desnudo, alambre estañado, alambre de rama única, alambre trenzado; Alambre estañado después de torcer.

(2) Capa de aislamiento:
Es un componente que se envuelve alrededor de la periferia del cable y desempeña un papel de aislamiento eléctrico. Es decir, puede garantizar que la corriente transmitida, las ondas electromagnéticas y las ondas de luz solo viajen a lo largo de los cables y no fluyan hacia el exterior. El potencial en el conductor (es decir, la diferencia de potencial formada en los objetos circundantes, es decir, el voltaje) se puede aislar.
Eso es para garantizar la función de transmisión normal del cable, pero también para garantizar la seguridad de personas y objetos externos. El cable y el aislamiento son los dos componentes básicos que deben equiparse para formar productos de cable (excepto los cables desnudos).
Materiales principales: PVC, PE, XLPE, polipropileno PP, plástico flúor F, caucho, papel, cinta de mica

(3) Estructura de llenado:
Muchos productos de alambres y cables son de múltiples núcleos, y estos núcleos o pares de alambres aislados están cableados (o agrupados y cableados varias veces). Una es que la forma no es redonda y la otra es que hay un gran espacio entre los núcleos aislados, por lo que se debe agregar una estructura de relleno cuando se forma el cable. La estructura de relleno debe hacer que el diámetro exterior del cable sea relativamente redondo para facilitar el enrollado y apretado de la funda.
Material principal: cuerda PP

(4) capa de blindaje:
Es una composición de material que aísla el campo electromagnético en el producto del cable del campo electromagnético externo; Algunos productos de cable también deben aislarse entre sí entre diferentes pares de cables (o grupos de cables). Se puede decir que la capa protectora es una especie de "pantalla de aislamiento electromagnético". El blindaje del conductor y el blindaje del aislamiento de los cables de alta tensión se utilizan para homogeneizar la distribución del campo eléctrico.
Materiales principales: alambre de cobre desnudo, alambre de acero revestido de cobre, alambre de cobre estañado

(5) Capa de protección: Cuando los productos de alambres y cables se instalan y operan en varios entornos, deben tener un componente que proteja el producto en su conjunto, especialmente la capa aislante, que es la capa protectora.
Debido a que se requiere que los materiales aislantes tengan excelentes propiedades de aislamiento eléctrico, es necesario requerir una pureza extremadamente alta del material y un contenido mínimo de impurezas; A menudo es incapaz de tener en cuenta su capacidad para proteger el mundo exterior, por lo que es resistente a diversas fuerzas mecánicas del mundo exterior (es decir, instalación, ocasiones de uso y en uso), resistencia a entornos atmosféricos, resistencia a productos químicos o aceites y prevención de daños biológicos. Además de reducir los riesgos de incendio, se deben realizar varias estructuras de capas protectoras.

Materiales principales: PVC, PE, caucho, aluminio, cinturón de acero

(6) Componentes de tracción: La estructura típica es alambre trenzado de aluminio con núcleo de acero, cable de fibra óptica, etc. En resumen, los materiales de tracción juegan un papel importante en el desarrollo de productos especiales pequeños y flexibles que requieren múltiples flexiones y torsiones.
Material principal: alambre de acero
