Rendimiento básico del conector

El rendimiento básico del conector se puede dividir en tres categorías:
Eso es rendimiento mecánico, rendimiento eléctrico y rendimiento medioambiental. Otro rendimiento mecánico importante es la vida útil mecánica del conector. La vida mecánica es en realidad un indicador de durabilidad, que se llama operabilidad mecánica en el estándar nacional GB5095. Toma una inserción y una extracción como un ciclo, y si el conector normalmente puede completar su función de conexión (como valor de la resistencia de contacto) después del ciclo de inserción y extracción especificado se utiliza como la base juicio.

1) Rendimiento mecánico En lo que se refiere a la función de conexión, la fuerza de inserción es un importante rendimiento mecánico. La fuerza de inserción y extracción se divide en fuerza de inserción y fuerza de extracción (la fuerza de extracción también se llama fuerza de separación), los requisitos de los dos son diferentes. Existen disposiciones para la fuerza de inserción máxima y la fuerza de separación mínima en las normas pertinentes. Esto muestra que desde la perspectiva del uso, la fuerza de inserción debe ser pequeña (hay una fuerza de inserción baja LIF y ninguna estructura de fuerza de inserción ZIF), y si la fuerza de separación es demasiado pequeña, afectará la confiabilidad del contacto. La fuerza de conexión y la vida mecánica del conector están relacionadas con la estructura de contacto (presión positiva), la calidad del recubrimiento (coeficiente de fricción deslizante) de la parte de contacto y la precisión dimensional de la disposición de contacto (alineación).


2) Rendimiento eléctrico El rendimiento eléctrico principal del conector incluye resistencia de contacto, resistencia de aislamiento y rigidez dieléctrica.

① Los conectores eléctricos con resistencia de contacto de alta calidad deben tener una resistencia de contacto baja y estable. La resistencia de contacto del conector varía de unos pocos miliohms a decenas de miliohms.
② La resistencia de aislamiento es un índice del rendimiento del aislamiento entre los contactos del conector eléctrico y entre los contactos y la carcasa. Su magnitud varía de cientos de megaohmios a varios miles de megaohmios.
③ Rigidez dieléctrica o tensión de resistencia, tensión de resistencia dieléctrica. Caracteriza la capacidad de soportar el voltaje de prueba nominal entre los contactos del conector o entre los contactos y la carcasa.


④ Otras propiedades eléctricas.
La atenuación de fugas de interferencia electromagnética es para evaluar el efecto de blindaje de interferencia electromagnética del conector, y generalmente se prueba en el rango de frecuencia de 100MHz ~ 10GHz.

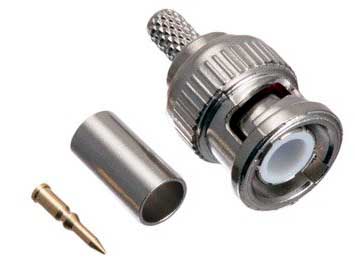

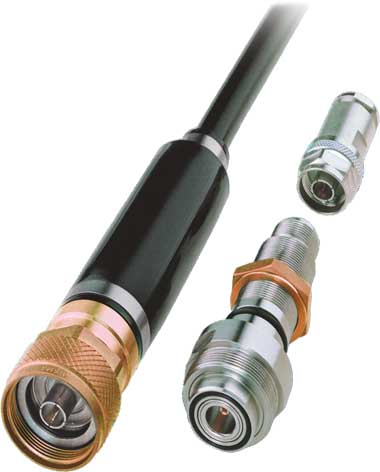

Para los conectores coaxiales de radiofrecuencia, hay indicadores eléctricos como la impedancia característica, la pérdida de inserción, el coeficiente de reflexión y la relación de onda estacionaria de voltaje (VSWR). Debido al desarrollo de la tecnología digital, para conectar y transmitir señales de pulso digital de alta velocidad, ha aparecido un nuevo tipo de conector, a saber, el conector de señal de alta velocidad. En consecuencia, en términos de rendimiento eléctrico, además de la impedancia característica, han surgido algunos nuevos indicadores eléctricos:
Tales como diafonía (diafonía), retraso de transmisión (retraso), retraso de tiempo (sesgo), etc.

3) Desempeño ambiental El desempeño ambiental común incluye resistencia a la temperatura, resistencia a la humedad, resistencia a la niebla salina, resistencia a vibraciones y golpes.
① Resistencia a la temperatura En la actualidad, la temperatura máxima de trabajo de los conectores es de 200 ℃ (a excepción de algunos conectores especiales de alta temperatura), y la temperatura más baja es de -65 ℃. Cuando el conector está funcionando, la corriente genera calor en el punto de contacto, lo que provoca un aumento de la temperatura. Por lo tanto, generalmente se cree que la temperatura de trabajo debe ser igual a la suma de la temperatura ambiente y el aumento de temperatura del contacto. En algunas especificaciones, el aumento máximo de temperatura permitido por el conector por debajo de la corriente de funcionamiento nominal está claramente especificado.
②  La intrusión de la resistencia a la humedad afectará el rendimiento del aislamiento del conector y corroerá las partes metálicas. Las condiciones constantes de humedad y prueba de calor son humedad relativa 90% ~ 95% (según las especificaciones del producto, hasta 98%) y temperatura + 40 ± 20 ℃. El tiempo de prueba será de 96 horas como mínimo según lo especificado por el producto. La prueba alterna de calor y humedad es más severa.


③ Cuando los conectores resistentes a la niebla salina funcionan en un entorno que contiene humedad y sal, las capas de tratamiento de superficie de sus estructuras metálicas y contactos pueden producir corrosión galvánica, lo que afecta las propiedades físicas y eléctricas del conector. Para evaluar la capacidad de los conectores eléctricos para resistir este entorno, se especifica una prueba de niebla salina. Cuelga el conector en una caja de prueba de temperatura controlada y rocía una solución de cloruro de sodio con una concentración especificada con aire comprimido para formar una atmósfera de niebla salina. El tiempo de exposición está especificado por la especificación del producto y es de al menos 48 horas.

④ Vibración y golpes La resistencia a las vibraciones y los golpes es un rendimiento importante de los conectores eléctricos, especialmente en entornos de aplicaciones especiales como la aviación y el transporte aeroespacial, ferroviario y por carretera. Es para probar la robustez de la estructura mecánica del conector eléctrico y la fiabilidad del contacto eléctrico. Indicadores importantes Existen regulaciones claras en los métodos de prueba relevantes. En la prueba de choque, se debe especificar la aceleración máxima, la duración y la forma de onda del pulso de choque, así como el tiempo de interrupción de la continuidad eléctrica.
.
⑤ Otro desempeño ambiental se basa en los requisitos de uso: Otras propiedades ambientales de los conectores eléctricos incluyen estanqueidad (fuga de aire, presión de líquido), inmersión de líquido (resistencia a líquidos específicos), baja presión de aire, etc.
