Los cables de compensación son un par de cables aislados con el mismo valor nominal que la fuerza termoelectromotriz del termopar acoplado dentro de un cierto rango de temperatura (0 ~ 100 ℃). Úselos para conectar el termopar y el dispositivo de medición para compensar el error causado por el cambio de temperatura en la conexión entre ellos y el termopar.

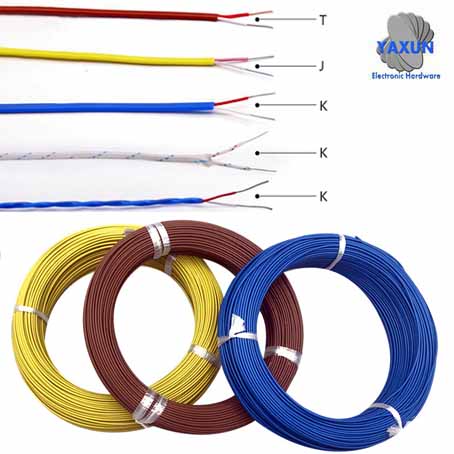

Introducción de alambre de compensación

Un cable especial que se utiliza para extender el extremo frío de un termopar a un lugar alejado de altas temperaturas y temperaturas relativamente estables. Es esencialmente un termopar compuesto por dos metales diferentes. Dentro de un cierto rango de temperatura, sus propiedades termoeléctricas son básicamente las mismas que las del termopar principal. Al conectar el cable de compensación al extremo frío del termopar, la señal de temperatura emitida por el termopar puede transmitirse a la sala de control a decenas de metros de distancia y enviarse al instrumento de visualización o al instrumento de control. Esto equivale a extender el termopar a un lugar donde la temperatura es constante, lo que resuelve el problema de la alta temperatura y la inestabilidad de temperatura causada por el extremo frío del termopar cerca del dispositivo caliente. Fácil de usar, se utiliza a menudo en la instalación de termopares. Son cables dedicados. Un tipo de cable de compensación solo se puede usar junto con el tipo correspondiente de termopar, y la polaridad positiva y negativa no se puede invertir.

Precauciones para el cable de compensación

1. Selección de cable de compensación
El cable de compensación debe seleccionarse correctamente según el tipo de termopar utilizado y la ocasión utilizada. Por ejemplo, el cable de compensación del par tipo k debe seleccionarse para el par tipo k, y el rango de temperatura de funcionamiento debe seleccionarse de acuerdo con la ocasión de uso. Por lo general, la temperatura de trabajo kx es de -20 ～ 100 ℃, y el rango amplio es de -25 ～ 200 ℃. El error del grado ordinario es de ± 2,5 ℃ y el del grado de precisión es de ± 1,5 ℃.

2. Conexión de contacto
Mantenga la temperatura de los dos contactos lo más cerca posible de los dos contactos del terminal del termopar. La temperatura en la unión del terminal del instrumento debe ser lo más constante posible. Donde hay un ventilador en el gabinete del instrumento, el punto de contacto debe estar protegido para que el ventilador no sople directamente al punto de contacto.

3. Utilice la longitud
Debido a que la señal del termopar es muy baja, está en el nivel de microvoltios Las fluctuaciones de temperatura ocurrirán cuando el control sea severo.
Según nuestra experiencia, generalmente es mejor controlar la longitud del cable de compensación del termopar dentro de los 15 metros. Si supera los 15 metros, se recomienda utilizar un transmisor de temperatura para transmitir la señal. El transmisor de temperatura convierte el valor potencial correspondiente a la temperatura en una corriente continua para la transmisión, que tiene una fuerte antiinterferencia.

4. Cableado
El cableado del cable de compensación debe estar lejos de líneas eléctricas y fuentes de interferencia. Cuando el cruce sea inevitable, el método de cruce también debe adoptarse en la medida de lo posible, no en paralelo.

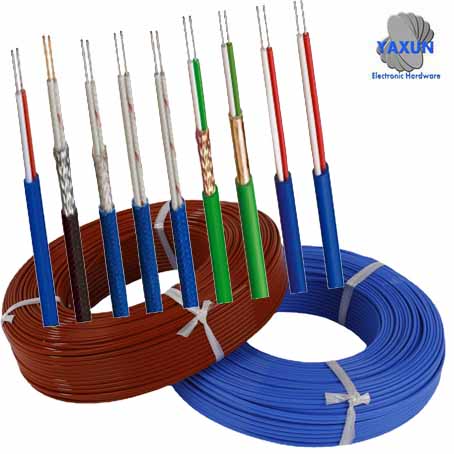

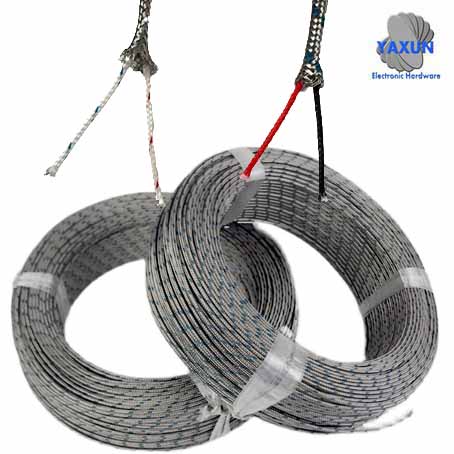

5. Alambre de compensación de blindaje
Para mejorar la antiinterferencia del cable de conexión del termopar, se puede utilizar un cable de compensación blindado. Para ocasiones con muchas fuentes de interferencia in situ, el efecto es mejor. Sin embargo, la capa de protección debe estar estrictamente conectada a tierra; de lo contrario, la capa de protección no solo no desempeñará un papel de protección, sino que aumentará la interferencia.

Modelo de cableado de cable de compensación

Uso equivalente de cable de compensación:
IEC584-3 "Termopar Parte III-Cable de compensación" estándar internacional, la calidad del producto es mejor que el estándar nacional B4989-85 "Cable de compensación de termopar". La capa aislante y la capa protectora están hechas de fluoroplásticos importados de alta calidad, y se adopta el nuevo proceso de extrusión continua integral, de modo que el producto tiene excelentes propiedades de ácido, álcali, resistencia al desgaste y propiedades no inflamables. Puede sumergirse en aceite y agua para un uso prolongado. La temperatura de funcionamiento es de -60 ～ 205 ～ 260 ℃, que pertenece al nivel avanzado internacional contemporáneo. Modelo y nombre:
Los modelos de cables de compensación se dividen según las variedades de productos de la siguiente manera: SC, KC, KX, EX, JX, TX.
en:
a) La primera letra del modelo corresponde al número de graduación del termopar;
b) La letra "X" significa cable de compensación extendido (tipo)
c) La letra "C" significa cable de compensación de tipo de compensación (tipo)
Nota: El cable de compensación tipo SC puede equiparse con un termopar tipo R con número de graduación.
Utilice signos de clasificación, nivel permitido y coloración de la capa protectora:

Usar clasificación	Firmar	Permitir marcar y recubrir la coloración
		Ordinario	Precisión
Uso general	G	(negro)	S (gris)
Resistente al calor	H	(negro)	S (gris)

Capa de aislamiento y capa protectora		Temperatura de funcionamiento
Material	símbolo
Cloruro de polivinilo	PV	-25～70℃ -25～105℃
Poliperfluoroetileno propileno	FEP	-60～205℃
PTFE soluble	PFA	-60～260℃

Equipado con número de índice de termopar	Uso general (G) Etiqueta del producto		Resistente al calor (H) Etiqueta del producto
	Ordinario	Nivel de precisión (S)	Ordinario	Nivel de precisión (S)
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

Tipo de línea de número de compensación	Equipado con el número de índice del termopar	Alambre de aleación para alambre de compensación		Coloración de la capa de aislamiento
		electrodo positivo	electrodo negativo	electrodo positivo	electrodo negativo
SC	S (platino rodio 10-platino)	SPC(铜)	SNC(níquel de cobre)	rojo	verde
NC	N (NiCrSi — NiSi)	NPC(铁)	NNC(níquel de cobre)	rojo	amarillo
TC	T (Cobre-Constantan)	TPC(铜)	TNC(níquel de cobre)	rojo	Azul
KX	K (NiCr — NiSi)	KPX(镍铬)	KNX(níquel de cobre)	rojo	negro
EX	E (NiCr — CuNi)	EPX(镍铬)	ENX(níquel de cobre)	rojo	marrón
JX	J (hierro-cobre-níquel)	JPX(铁)	JNX(níquel de cobre)	rojo	púrpura
TX	T (cobre-cobre-níquel)	TPX(铜)	TNX(níquel de cobre)	rojo	blanco

1. Los cables de compensación se dividen en categorías de productos: SC, BC, KC, KX, JX, TX, EA, donde la letra "×" significa cable de compensación extendido, la letra
"C" significa que el potencial termoeléctrico y el valor de resistencia del cable de compensación cumplen los requisitos de la siguiente tabla:
2. La resistencia de aislamiento del cable de compensación en la prueba a prueba de humedad no debe ser inferior a (10 metros) 25 MΩ después de 24 horas en 40 ℃ de agua.
3. El cable de compensación se somete a una prueba de 5 veces el diámetro exterior después de 24 horas de envejecimiento por calor, y la prueba de voltaje es de 5000 V / 1 min sin avería.

El papel del cable de compensación

Es extender el electrodo caliente, es decir, el extremo frío del termopar móvil, y conectarlo con el instrumento de visualización para formar un sistema de medición de temperatura. Adopta de manera equivalente el estándar nacional de IEC 584-3 "Cable de compensación de termopar Parte III". Los productos se utilizan principalmente en varios dispositivos de medición de temperatura y se han utilizado ampliamente en los sectores de energía nuclear, petróleo, química, metalurgia, energía eléctrica y otros.

Descripción de la orden

Al realizar el pedido: indique el modelo, la especificación, la sección del núcleo, el número de núcleos, el método de blindaje y la cantidad
Ejemplo: EX-GV2R-GS 2 × 2,5 mm 21500 m EX-FPF-GS 24 × 2 × 2,5 mm 21000 m (blindaje total)
KX-HF4BPP-GS 12 × 2 × 1,5 mm 212000m (par de pantallas)

Cable de compensación de termopar
Al seleccionar el cable de compensación del termopar, es necesario conocer la temperatura ambiente del cable de compensación del termopar y las condiciones industriales y mineras en el sitio, y seleccionar la cubierta del cable de compensación adecuada de acuerdo con la temperatura ambiental del sitio. Generalmente, la vaina de fluoruro de polivinilo se selecciona cuando la temperatura ambiente es de -25 ～ 105 ℃;
Cuando la temperatura ambiente sea de -60 ～ 205 ℃, elija el polperfluoroetileno como cubierta del cable de compensación;
A -60 ～ 260 ℃, se selecciona politetrafluoroetileno como cubierta del cable de compensación de termopar. Por lo tanto, debe prestar atención a la situación industrial y minera en el sitio al elegir.

El principio de medición de la temperatura del cable de compensación de termopar
La función del cable de compensación para el termopar es extender el electrodo caliente, es decir, el extremo frío del termopar móvil, y conectarlo con el instrumento de visualización para formar un sistema de medición de temperatura. Los productos se utilizan principalmente en varios dispositivos de medición de temperatura y se han utilizado ampliamente en los sectores del petróleo, química, metalurgia, energía eléctrica y otros.

En términos generales, el termopar puede estar a decenas de metros del termómetro y la temperatura del extremo frío (extremo de salida) del termopar es diferente de la temperatura ambiente del termómetro (incluso hasta decenas de grados).
Si se utiliza alambre de cobre ordinario, de acuerdo con el principio del termopar, se generará un potencial termoeléctrico en la conexión, lo que provocará errores de medición.
El problema de la caída de voltaje de los cables de transmisión de larga distancia:
Debido a la alta impedancia de entrada del termómetro, el termopar generado por el termopar (nivel de milivoltios) y la corriente de transmisión (nivel de microA) es muy pequeño, y la pérdida de caída de voltaje en el cable es muy pequeña. En general, dentro del rango de error. Por lo tanto, hay un transmisor de termopar, que ingresa señales de termopar y emite 4-20ma, de modo que se puede transmitir a largas distancias sin cables de compensación.
Si se utiliza un cable de compensación (debe coincidir con el número de graduación del termopar), el material metálico que selecciona puede generar la diferencia de potencial de temperatura más pequeña posible en el punto de conexión y minimizar el error de medición de temperatura.
