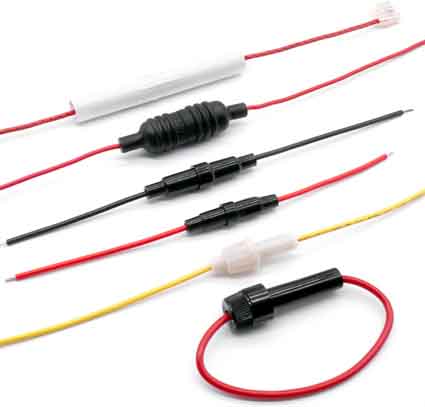

Vor der Diskussion, wie die Sicherungskasten und Drahtdurchmesser zu entwerfen, lassen Sie uns sprechen über die Anpassung des Kabelbaums und der Sicherung. Dies ist auch hilfreich, um das Problem des Sicherungskastens später besser zu verstehen.

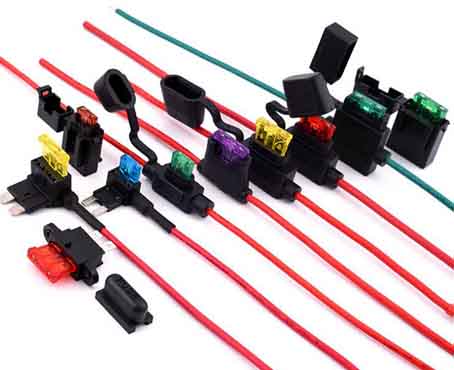

Zunächst müssen wir die Kapazität der Sicherung anhand der aktuellen Eigenschaften der Last und der Arbeitsumgebung der Sicherung bestimmen und dann den erforderlichen Drahtdurchmesser anhand der Lastmerkmale und der Umgebung des Kabelbaums berechnen. Bei einem durch eine Sicherung geschützten Stromkreis muss die Übereinstimmung von Kabelbaum und Sicherung überprüft werden, bevor der Drahtdurchmesser bestimmt wird.
Die Berechnung der Sicherung kapazität ist eigentlich die Berechnung des Nennbetriebsstroms. Wenn die Last jedoch einen Einschaltstrom enthält, ist auch die Berechnung des Einschaltstroms erforderlich. Überprüfen Sie nach der erstmaligen Bestimmung der Kapazität die Lebensdauer der Sicherung auf Einschaltstrom, bis ihre Kapazität endgültig bestimmt ist.
Die allgemeine Auswahl kann unterteilt werden in:

a. Sicherung kapazität> Arbeitsstrom von Elektrogeräten oder Motorstillstandsstrom (im Allgemeinen <70% der Sicherungs kapazität)
b.
Draht kapazität> Sicherung kapazität Stromverbrauch (im Allgemeinen <85% Kapazität bei Drahttemperatur)
c.
Schalt kapazität> Sicherung kapazität Stromverbrauch (im Allgemeinen <85% der Schalt kapazität)
d.
Relais kapazität> Sicherung kapazität Stromverbrauch (im Allgemeinen <85% der Relais kapazität)
e.
Anschlussklemme> Sicherung kapazität Stromverbrauch (im Allgemeinen <Klemmen kapazität 85%)
Bei der Berechnung des Drahtdurchmessers handelt es sich zunächst um die Berechnung des Nennstroms, bei der die Lastkennlinien, die Umgebungs temperatur des Kabelbaums und die Anzahl der Stromkreise im selben Abzweig kabelbaum berücksichtigt werden müssen. Für einen durch eine Sicherung geschützten Stromkreis ist eine Anpassung berechnung erforderlich, um sicherzustellen, dass die Zeit, zu der der Draht zu rauchen beginnt, größer ist als die Sicherungszeit der Sicherung. Überprüfen Sie abschließend den Kurzschlussstrom, um sicherzustellen, dass der Kurzschlussstrom ausreicht, um die Sicherung rechtzeitig zu lösen, wenn ein Fehler auftritt.
