Elektrischer Stecker und Kabelbaum

Runder Stromanschluss
Der von YAXUN entwickelte Stromanschluss kann in verschiedenen Anwendungen wie Haushaltsgeräten, Satelliten und sogar Unterwasser geräten an die Stromversorgung angeschlossen werden!
Egal, ob Sie den Akku des Handhelds anschließen oder das Bedienfeld des Haushaltsgeräts mit Strom versorgen müssen, YAXUN bietet eine geeignete Lösung für Ihren Stromanschluss. Bitte kontaktieren Sie YAXUN, um von unserem breiten Angebot an Strom steckverbindern zu profitieren. Mit diesen Steckverbindern können Sie die am besten geeignete Lösung finden, um die einzigartigen Anforderungen Ihrer Anwendung zu erfüllen.


Ein Leistungsschütz für eine gedruckte Leiterplatte, das verwendet wird, um eine untergeordnete Leiterplatte mit einem Eingriffsschütz einer anderen elektrischen Komponente zu verbinden. Das Leistungsschütz umfasst: Ein Hauptteil. Mindestens ein elektrischer Unterplatinen-Kontaktabschnitt, der sich von dem Hauptabschnitt erstreckt. Und mindestens ein Eingriffsverbinderkontaktabschnitt, der sich von dem Hauptabschnitt erstreckt. Der Kontaktabschnitt des Eingriffsverbinders umfasst mindestens drei nach vorne ragende Balken. Der erste Balken der Balken erstreckt sich nach außen entlang einer ersten Richtung, in der sich der erste Balken vom Hauptabschnitt nach vorne erstreckt, und weist eine Kontaktfläche auf, die der ersten Richtung zugewandt ist. Zwei zweite Balken der Balken sind auf zwei gegenüberliegenden Seiten des ersten Balkens angeordnet und erstrecken sich nach außen in entgegengesetzte zweite Richtungen, in denen sich die zweiten Balken nach vorne von dem Hauptabschnitt erstrecken. Die zweiten Balken haben Kontaktflächen, die in die zweite Richtung weisen.

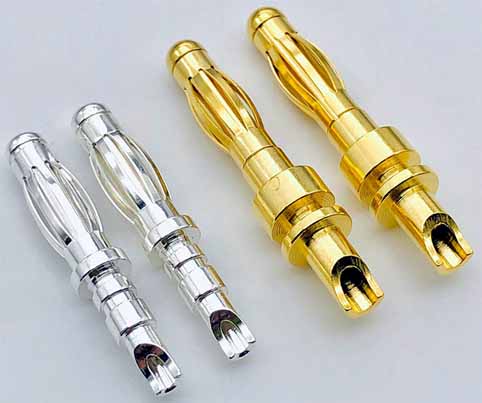

Präzisionsschraubenbearbeitung Typ II Stift- und Buchsen klemmen haben eine hohe Normalkraft und einen geringen Widerstand. Die Schnittstelle ist geschlossen, um Schäden durch Fehlausrichtung zu vermeiden.
     Stromanschlusstyp: Anschluss
     Beschichtung material des Anschluss kontaktteils: Gold
     Steck system: Draht zu Draht
Die dreifach verriegelte Stromanschluss vorrichtung mit dem weiblichen Endanschluss wird in den entsprechenden männlichen Endanschluss eingesteckt. Erhältlich in verschiedenen Größen und Materialien.
     Typ der Leistungsklemme: Klemme
     Betriebsspannung (VAC): 600
     Betriebsspannung (VDC): 600
     Beschichtung material des Anschluss kontaktteils: vorverzinnt
     Steck system: Draht zu Draht
Die Stift- und Buchsen anschluss größe der präzisions geformten verstärkten Streuteile vom Typ III beträgt 16. Die Klemme zeichnet sich durch hohe Normalkraft und geringen Widerstand aus. Der Einzelkontakt-Nennstrom des verstärkten Anschlusses beträgt 24 A (bei 30°C T-Anstieg).
     Typ der Leistungsklemme: Klemme
     Drahtgröße (AWG): 18 – 14
     Drahtgröße (mm²): .8 – 2
     Anschlüsse und Klemmen sind abgeschlossen an: Drähte und Kabel
     Kabel anschluss methode: Crimp
Stromanschluss mit dreifacher Verriegelung: Glühdrahtkappe
Die Glühdrahtkappe (GWT, V0, NF 750°C) wird in den entsprechenden Stecker eingesteckt. Sie sind mit Stiftklemmen ausgestattet und bieten eine Vielzahl von Optionen.

     Rechteckiger Stromanschluss typ: Hülle
     Stecker- und Gehäusetyp: weibliches Ende, weibliches Ende
     Steck system: Draht zu Draht
     Mittellinie (Abstand) (mm): 6
     Versiegelbar: Nein

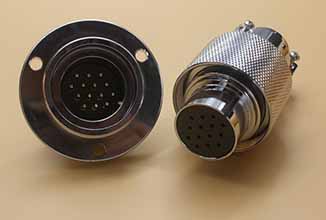

Runder Stromanschluss CMC Serie 1 ist ein runder Kunststoff-Rund steckverbinder (CPC) mit Metall gehäuse für zusätzliche Festigkeit und Schutz. Schalengrößen sind 14-5, 14-7, 22-16, 28-24 und 28-37

Die Kabel- oder Schalttafel steckverbinder der CPC-Serie 1 akzeptieren langlebige Multimate-Anschlüsse, die die Anwendung mehrerer Kombinationen von Signalen und Koaxialschaltungen in derselben Ummantelung ermöglichen. 4 bis 37 Ziffern.

CPC-Steckverbinder der Serie 3 mit einer Leistung von bis zu 47 A. 3-7 Positionen, kompatibel mit "Box"-Leistungsklemmen vom Typ XII. Der Klemmen verdrahtung bereich beträgt 16-10 AWG.

Der CPC-Steckverbinder der Serie 1 mit zylindrischem Stiftstecker kann mit langlebigen Multimate-Klemmen verwendet werden, um die Anwendung mehrerer Signal- und Koaxial schaltung kombinationen in demselben Mantel zu realisieren. 4 bis 37 Ziffern.

Der Mini-CPC-Steckverbinder ist mit den bestehenden Mini-Universal MATE-N-LOK Stift- und Buchsenkontakten kompatibel und entspricht dem 30-22 American Wire Gauge. Es stehen zwei Gehäusegrößen (8 oder 11) zur Verfügung, die 1-4 und 5-9 Positionen aufnehmen können. Hohe Kontaktdichte und IP67-Abdichtung.

Die Steckverbinder der CPC-Serie 2 mit zylindrischen Anschlüssen nehmen die Stifte Nr. 20 DF (präzisionsgeformt) und Nr. 20 DM (automatische Drehbearbeitung) sowie eine Schnittstellenbuchse mit einem Stiftdurchmesser von .040 [1.02] auf. 8 bis 63 Bit.
Batterie anschluss und Batteriehalter FBIS II Stecker- und Buchsen-Baugruppen
PLUG ASSY, PB-FREI, 2,5 MM PITCH BATTERIE C
2.5 BATTERIE ANSCHLUSSSTECKER 10P STD
.050CL, CHAMP, VERT-STECKER, 100 POS
MDI HEADER MONTAGE, 6P
HDR ASY, VERT, RET TAIL, 10.8V
.050CL, CHAMP, R/TANG RCPT, 60POS
REC ASSY 0,6 mm CHAMP DOCKING C
Energiebus-Anschluss Abnehmbare Schnittstelle mit Zwang verriegelung, Polaritäts positionierung und Klemmrahmen
     2.54 [0.100] Rechtwinklige und vertikale Fugen in der Mitte können an den Standard angepasst werden 1.02 [0.040] Leiterplatten-Lochdurchmesser
     Der selbstkalibrierende Anschluss mit vier Kabeln korrigiert die koaxiale Abweichung von 2,03 [0,080], und jedes Kabel wird je nach Anwendung bei 80 Ampere (30 °C Temperaturanstieg) gemessen
     Der einzigartige Abzweig ermöglicht die Verzweigung der Hauptleitung, um mehrere Verteilungspunkte zu bedienen
     Zubehör wird bei 70-110 Ampere (30 °C Temperaturanstieg) gemessen, abhängig von der Installation schnittstelle
     Genehmigt vom Komponenten programm der American Safety Testing Laboratory Corporation, Dokumentnummern E28476, E13288 und E53799
     Erhaltene Zertifizierung der Canadian Standards Association, Aktenzeichen LR7189A-149
     Der erste Flachkabel abzweig, der eine Stammverzweigung, seitliches Abgreifen und diskretes Abzweigen von Drähten ermöglicht
     Blind steckverbinder für Schubladen verwendet seriellen Stecker und Einzelkontakt
Stromanschluss Stromanschluss
POWERBAND-Anschluss
Die präzisions geformten .125 AMP POWERBAND-Stift- und Buchsen-Leistungs klemmen sind Hochstrom klemmen, die elektrische Leistung und die Wirtschaftlichkeit und Produktivität von präzisions geformten Klemmen mit Streifenzuführung bieten.

Präzisionsschrauben bearbeitung Typ II Stift- und Buchsenklemmen haben eine hohe Normalkraft und einen geringen Widerstand. Die Schnittstelle ist geschlossen, um Schäden durch Fehlausrichtung zu vermeiden.

Die Stift- und Buchsenanschlussgröße der präzisions geformten verstreuten Teile vom Typ III beträgt 16. Die Klemme zeichnet sich durch hohe Normalkraft und geringen Widerstand aus. Die Schnittstelle ist geschlossen, um Schäden durch Fehlausrichtung zu vermeiden.

Die Stift- und  Buchsen anschlussgröße der präzision geformten verstreuten Teile vom Typ III beträgt 16. Die Klemme zeichnet sich durch hohe Normalkraft und geringen Widerstand aus. Die Schnittstelle ist geschlossen, um Schäden durch Fehlausrichtung zu vermeiden.

Die Dreifach verriegelungs-Strom anschluss vorrichtung des Anschlusses des weiblichen Endes wird in den entsprechenden männlichen Endanschluss eingesteckt. Erhältlich in verschiedenen Größen und Materialien.
Rechteckiger Stromanschluss Rechteckiger Stromanschluss
Der Stecker des hochtemperaturbeständigen Triple Lock Power Connectors wird in den entsprechenden Stecker gesteckt. Bieten Sie verschiedene Optionen an.
Die Glühdrahtkappe (GWT, V0, NF 750°C) wird in den entsprechenden Stecker eingesteckt. Sie sind mit Stiftklemmen ausgestattet und bieten eine Vielzahl von Optionen.

Der Standard-Temperatur-Double-Lock-Stromanschluss wird in den entsprechenden Stecker eingesteckt. Das Verriegelungsstück ist für Stecker- und Buchsenenden geeignet, um sicherzustellen, dass das Terminal an Ort und Stelle ist und das Terminal nicht herunterfällt.

Der Standard-Temperatur-Triple-Lock-Stromanschluss stecker wird in die entsprechende Kappe oder den entsprechenden Kopf gesteckt. Sie sind mit Buchsenanschlüssen ausgestattet und bieten vielfältige Möglichkeiten.
Backplane-Stromanschluss KOAXIAL-HF-BUCHSE, GR. 5
RA Keyed Guide Mod. Vita 46, bearbeitet
Führungsstift mit Schlüssel, bearbeitet, Vita 46
BUCHSEKONTAKT, QUADRAX, SZ8, RR
MULTIGIG RT PWR .8" R/A HDR 4P PBFR
Panel- und PCB-Buchse CNV-AUSGANGSPLATTE MNT, BLK LF
CONV OUTLET MONTAGE (SCHWARZ)
CONV OUTLET ASSY (PUTZ WEISS)
CNV OUTLET PCB MNT, WEISS LF
GEHÄUSE, CONV OUTLET, DUMMY
