Der Kabelbaummontage Prozess des Kabelsteckers

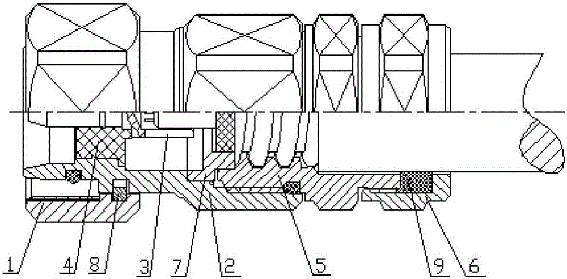

1. Disassemble der Verbinder und zu demontieren die abnehmbaren Teile in der Reihenfolge.
2. Befestigen Sie das Kabelende und nageln Sie es an die Wellenplatte. Das Ende erstreckt sich von 200 mm bis 300 mm, und das Ende ist nach unten geneigt, um mit der horizontalen Richtung einen Winkel von etwa 30 bis 45 ° zu bilden.
3. Ziehen Sie mit einer Handsäge oder einem Elektrikermesser einen etwa 45 mm langen Abschnitt des Kabelmantels ab. Der Abschnitt sollte gerade gehalten werden.
4. Tragen Sie nach einem Kreis gleichmäßig Dichtmittel (87er Kleber oder 703er Kleber) auf die Verbindungsstelle zwischen Mantelfläche und Außenleiter (dem Teil, der von der hinteren Endabdeckung des Steckverbinders abgedeckt werden kann) auf. Setzen Sie die hintere Abdeckung des Steckers (Kompressionssicherungsring), die Dichtung und den Dichtring nacheinander auf das Kabel. Drehen Sie die Verbindungshülse des Steckers und installieren Sie sie am Außenleiter ohne Mantel entlang der Spiralrichtung des Außenleiters nahe dem Ende des Kabelmantels.
5. Entfernen Sie mit einer Kupferbürste das Mantelpulver und die auf dem Kabelkopf verbleibenden Kupferreste.
6. Schneiden Sie den überschüssigen Außenleiter des zerknitterten Kupferrohrs mit einer speziellen Metallschere ca. 2 mm von der Endfläche der Verbindungshülse entfernt ab. Verwenden Sie eine Spitzzange, um den Außenleiter des zerknitterten Kupferrohrs zu erweitern und zu flanschen, und klopfen Sie mit einer Spitzzange, einem Hammer und anderen geeigneten Werkzeugen leicht auf die Endfläche der Außenschale. Beachten Sie, dass das Bördeln gleichmäßig und rund sein muss.
7. Entfernen Sie scharfe Ecken und schneiden Sie Grate mit einer Wasserzange, Feilen, Schmirgelleinen und anderen Werkzeugen ab.
8. Verwenden Sie für den Innenleiter des glatten Kupferrohrs eine Handsäge, um den festen Außenleiter zu schließen, und sägen Sie den Isolierstreifen und den Innenleiter ab, die aus dem Außenleiter herausragen. Verwenden Sie eine Feile, um die Endfläche des Kupferrohrs des Innenleiters (Falten) zu glätten und die Kanten und Ecken zu entfernen. Beim Gewindeschneiden mit einem Gewindebohrer sollte die Tiefe mit der Gewindelänge der inneren Führungskomponente kompatibel sein. Schneiden Sie für den Innenleiter des Kupferwellrohrs den aus dem Außenleiter ragenden Isolierstreifen mit einer Wasserzange ab. Verwenden Sie eine spezielle Metallschere, um den Innenleiter mit der entsprechenden Länge abzuschneiden.
8. Verwenden Sie für den Innenleiter des glatten Kupferrohrs eine Handsäge, um den festen Außenleiter zu schließen, und sägen Sie den Isolierstreifen und den Innenleiter ab, die aus dem Außenleiter herausragen. Verwenden Sie eine Feile, um die Endfläche des Kupferrohrs des Innenleiters (Falten) zu glätten und die Kanten und Ecken zu entfernen. Beim Gewindeschneiden mit einem Gewindebohrer sollte die Tiefe mit der Gewindelänge der inneren Führungskomponente kompatibel sein. Schneiden Sie für den Innenleiter des Kupferwellrohrs den aus dem Außenleiter ragenden Isolierstreifen mit einer Wasserzange ab. Verwenden Sie eine spezielle Metallschere, um den Innenleiter mit der entsprechenden Länge abzuschneiden.
9. Schrauben Sie die Innenleiterbaugruppe an das Kupferrohr des Innenleiters (Falten). Ziehen Sie den Innenleiter des glatten Kupferrohrs mit einer konischen Zange fest. Für den Innenleiter des gewellten Kupferrohrs sollte das Gewinde, das den Innenleiter an der Innenleiterbaugruppe verbindet, etwa 2 mm in den Innenleiter eingeschraubt werden. Verwenden Sie eine Spitzzange, einen Hammer und andere geeignete Werkzeuge, um den Innenleiter leicht zu klopfen, die Kanten nach innen zu drehen und die Innenleiterbaugruppe in den Innenleiter zu wickeln. Die mit der Innenleiteranordnung verbundenen Gewinde liegen frei. Das Bördeln erfordert einen engen und festen Kontakt mit der Innenleiterbaugruppe.
10. Schließen Sie die Innenleiterbaugruppe, die Innen- und Außenleiterbefestigungsbaugruppe, die Innenleiterbaugruppe und die Außenschale nacheinander an, ziehen Sie sie fest und installieren Sie sie nacheinander. (Im Allgemeinen müssen die Innenleiterbaugruppe, die Innen- und Außenleiterbefestigungsbaugruppe, die Innenleiterbaugruppe und das Außengehäuse bei der Installation nicht zerlegt werden. Zu diesem Zeitpunkt ist es nur notwendig, die Innenleiteranordnung und das Außengehäuse der Innenleiteranordnung mit der Verbindungshülse auszurichten, und dreht jeweils die Schraubendreher rotierenden Anschluss an der inneren Leiteranordnung und das Außengehäuse).
11. Falten Sie den Dichtring, die Dichtung und die hintere Abdeckung nacheinander, ziehen Sie die hintere Abdeckung und die Verbindungshülse mit einem Schraubenschlüssel fest und wischen Sie das überschüssige Dichtmittel ab.
12. Stecken Sie den Kartenstecker in die Innenleiterbaugruppe.
13. Installieren Sie den Dichtring und die Schutzabdeckung des Steckers und verbinden und befestigen Sie sie mit Verbindungselementen. Lösen Sie die Schutzmutter der Gasfülldüse an der Außenhülle, um das Kabel aufzublasen, und füllen Sie es mit trockener Luft, damit der Luftdruck 0,05 MPa bis 0,2 MPa erreicht. Nach 24 h bleibt der Luftdruck über 90% des geladenen Luftdrucks.
12. Stecken Sie den Kartenstecker in die Innenleiterbaugruppe.
13. Installieren Sie den Dichtring und die Schutzabdeckung des Steckers und verbinden und befestigen Sie sie mit Verbindungselementen. Lösen Sie die Schutzmutter der Gasfülldüse an der Außenhülle, um das Kabel aufzublasen, und füllen Sie es mit trockener Luft, damit der Luftdruck 0,05 MPa bis 0,2 MPa erreicht. Nach 24 h bleibt der Luftdruck über 90% des geladenen Luftdrucks.
