Ein Schaltung Steckverbinder ist eine Kopplung vorrichtung, die elektrische Anschlüsse verbindet, um einen Stromkreis zu bilden. Mit Hilfe von Steckverbindern kann die Verbindung zwischen Drähten, Kabeln, Leiterplatten und elektronischen Bauteilen realisiert werden. Bei YAXUN entwickeln und produzieren wir eine Vielzahl von Produkt portfolios für Steckverbinder, die Daten, Strom und Signale in den härtesten Umgebungen und unter den extremsten Nutzungsszenarien zuverlässig übertragen können. Unsere Steckverbinder-Kabelbäume können eine höhere Leistung erzielen und gleichzeitig den Anwendung umfang und den Stromverbrauch reduzieren. Unsere Audio- und Videoanschlüsse bieten verbesserte Platinenhalterung und EMI-Abschirmung funktionen. Unsere Steckverbinder für die Automobilindustrie halten rauen Straßen- und Offroad-Transport bedingungen stand.

Einführung

Elektronische Steckverbinder werden häufig auch als Schaltung steckverbinder, elektrische Steckverbinder bezeichnet. Ein Leitergerät, das zwei Leiter in einer Schleife überbrückt, damit Strom oder Signale von einem Leiter zum anderen fließen können. Es wird häufig in verschiedenen Stromkreisen verwendet und spielt die Rolle des Verbindens oder Trennens von Strom oder Signalen. Diese Verbindung kann temporär sein und jederzeit leicht ein- und ausgesteckt werden, oder es kann sich um eine dauerhafte Verbindung zwischen elektrischen Geräten oder Kabeln handeln.
Elektronische Steckverbinder sind Geräte, die elektronische Signale (analoge Signale oder digitale Signale) übertragen. Eine separate Schnittstelle kann vorgesehen sein, um zwei sekundäre elektronische Systeme zu verbinden, die verwendet werden, um elektrische Verbindungen zwischen Schaltkreisen oder elektronischen Geräten herzustellen. Wie zum Beispiel: Netzstecker/-buchse, IC-Buchse, Telefonleitungsstecker usw. Es wird häufig in der Elektronikindustrie verwendet.
Ein elektronischer Steckverbinder ist ein Schaltung system, das eine trennbare Schnittstelle bereitstellen kann, um zwei sekundäre elektronische Systeme zu verbinden. Einfach ausgedrückt werden die Komponenten, die verwendet werden, um die elektrische Verbindung zwischen Schaltkreisen oder elektronischen Geräten herzustellen, als Steckverbinder bezeichnet, die Brücken zwischen den beiden sind.

Einstufung

1. Je nach Lötverfahren wird es unterteilt in: DIP-Typ (zB: PCI 120P), SMT-Typ (zB: MINI PCI EXPRESS)
2. Je nach Aussehen kann es unterteilt werden in: externer Typ und interner Typ

(1) Externe Typen umfassen:
I/O: D-Subminiatur-Anschluss (auch bekannt als D-SUB-Anschluss), USB, 1394, DDR, VGA, SCSI usw.
KARTE: SD, SIM, NEUE KARTE usw.
JACK: RJ11, RJ45 usw. 　RF
Energieversorgung
Sonstiges: SCSI, DVI usw.

(2) Interne Typen umfassen:
Flexible Leiterplatte (FPC): ZIF
HDD: BOX, PIN-Header&Socket
Edge-Karte: AGP, PCI
CPC-Sockel: 478, SLOT-1, SLOT-2
Speicher: DIM, SO-DIM
Sonstiges: MINI PCI

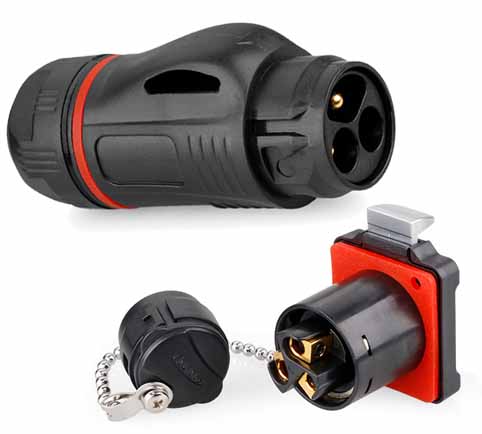

Rundsteckverbinder	Dieser Steckverbinder typ verwendet eine kreisförmige Schnittstelle und ein Gehäusedesign, mit dem Signal-, Strom- und optische Schaltkreise schnell und einfach verbunden und getrennt werden können. Rundsteckverbinder sind in der Luft- und Raumfahrt und in der Industrie meist die erste Wahl: Es kann ohne Verwendung eines Kupplung werkzeugs (z. B. eines Drehmomentschlüssels) verbunden und getrennt werden. Rundsteckverbinder von YAXUN bieten robuste und langlebige Lösungen mit zuverlässiger Leistung in verschiedenen Anwendungen in rauen Umgebungen. Rundsteck klemmen sind Bestandteile von Rund steckverbindern, die der Übertragung von Signalen im Anschluss dienen.  Sie werden in der Regel mit einem Crimpwerkzeug (einer Art lötfreier Crimpmechanismus) mit jedem Drahtstrang des Kabels verbunden. Vor dem Schließen des Steckerendes wird jede Klemme durch das Steckergehäuse und den Rundsteckereinsatz geführt. Jede Klemme kann einzeln ausgetauscht werden, ohne dass der gesamte Stecker ausgetauscht werden muss. Rundsteckverbinder bieten normalerweise passende Stecker- und Buchsenversionen. Sie bestehen in der Regel aus Messing, Stahl oder Vergoldung. Rundsteckverbinder werden in YAXUN-Rundsteckverbindern verwendet, die für folgende Anwendungen geeignet sind: Militär, Marine, Gewerbe und Industrie. Der Rundsteckverbindereinsatz ist der isolierende Kern des Steckverbinders. Der Einsatz befindet sich in der Mitte des Steckers und kann die Klemme korrekt im Gehäuse fixieren. Der Einsatz besteht aus einem elastischen dielektrischen Materialguss und kann in das Steckergehäuse eingesetzt werden und trägt die Steckeranschlüsse. Diese Einsätze sind speziell für unterschiedliche Gehäusegrößen und Anschlussanordnungen verarbeitet. Der Rundsteckverbindereinsatz lässt sich durch einfaches Einsetzen der passenden Schnalle in das gewünschte Steckergehäuse einfach montieren. Der Rundsteckverbindereinsatz ist staubdicht und wird von gewöhnlichem Öl und Salzwasser nicht angegriffen. Es wird häufig in verschiedenen rauen Umgebungen in der Lebensmittelverarbeitung, der allgemeinen Fertigung und im Schiffbau eingesetzt. Die Crimpklemme mit Stift (männlichem Ende) wird in Verbindung mit der CIRPH-Steckverbinderserie verwendet. Es gibt zwei Arten von vergoldet und versilbert, mit verschiedenen Größen. Die Crimp-Klemme (Buchse) wird in Verbindung mit der CIRH-Steckverbinderserie verwendet. Es gibt zwei Arten von vergoldet und versilbert, mit verschiedenen Größen. Die Crimp-Klemme (Buchse) wird in Verbindung mit der CIRP-Steckverbinderserie verwendet. Es gibt zwei Arten von vergoldet und versilbert, mit verschiedenen Größen MÄNNLICHER EINSATZ, CRIMP, 4-POS. 22DF KONTAKTE
DIN-Stecker	Der DIN-Stecker enthält eine Vielzahl von elektronischen Kabeln, die zum Anschluss an das Gerät in die Schnittstelle eingesteckt werden können. DIN-Steckverbinder in voller Größe haben normalerweise 3 bis 14 gerade Stifte mit einem Durchmesser von 13,2, und die Stifte befinden sich in einer Metall abschirmung. Die Blende hat ein kodiertes Design, mit dem Sie den Stecker richtig einstecken können, ohne die Stifte zu beschädigen. DIN-Steckverbinder entsprechen den DIN-Normen, nicht nur ein spezielles Kabel. Die DIN-Steckverbinder norm wurde vom Deutschen Institut für Normung (DIN) formuliert. Die DIN-Norm umfasst Hochfrequenz funktionen und die folgenden Kennzeichnung merkmale, wie Metall schutzgehäuse und gekerbte runde Anschlüsse. Diese Struktur stellt sicher, dass der DIN-Stecker mit dem richtigen Gegenstecker verbunden wird. Unsere DIN-Steckverbinder wurden sorgfältig für den Einsatz in einer Vielzahl von Datenkommunikation anwendungen entwickelt, darunter Schnittstellen wie Antennenleitung dienste, Audiogeräte, serielle Computer anschlüsse sowie Tastatur- und Mausanschlüsse.
Runder Stromanschluss	CMC Serie 1 ist ein runder Kunststoff-Rundsteckverbinder (CPC) mit Metall gehäuse für zusätzliche Festigkeit und Schutz. Schalengrößen sind 14-5, 14-7, 22-16, 28-24 und 28-37 Die Kabel- oder Schalttafel steckverbinder der CPC-Serie 1 nehmen langlebige Multimate-Anschlüsse auf und ermöglichen die Anwendung mehrerer Kombinationen von Signalen und Koaxial schaltungen in derselben Ummantelung. 4 bis 37 Ziffern. CPC-Steckverbinder der Serie 3 mit einer Leistung von bis zu 47 A. 3-7 Positionen, kompatibel mit "Box"-Leistung klemmen vom Typ XII. Der Klemmen verdrahtung bereich beträgt 16-10 AWG. CMC Serie 4 ist ein runder Kunststoff-Rundsteckverbinder (CPC) mit Metallgehäuse für zusätzliche Festigkeit und Schutz. Schalengröße ist 28-16M und 28-22M

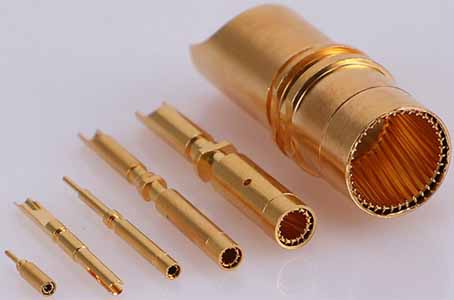

Anschluss klemme	er Steckverbinder anschluss ist normalerweise ein Stift oder eine Buchse an einem leitfähigen Teil eines Rund steckverbinders, der Strom überträgt, kann jedoch jeder leitende Anschluss zwischen zwei Steckverbindern sein. Steckverbinder müssen Anschlüsse haben, um unter Nennspannungs- und Strom spezifikationen, Umgebungsbedingungen und spezifizierten mechanischen und physikalischen Belastungen zu funktionieren. Alle Terminals sollten eine stabile Verbindung zwischen den Terminalbarrieren bieten. Es wird empfohlen, auf jeder Seite des Steck verbinders das gleiche Anschluss material zu verwenden, um die Spezifikationen konsistent zu halten. Wenn der Stecker nicht mit dem richtigen und richtigen Steckergehäuse verbunden ist, kann es leicht zu einem vorzeitigen Ausfall kommen. Je nach Anwendungsanforderung bieten wir Anschluss klemmen mit unterschiedlichen Eigenschaften an. Es stehen eine Vielzahl von Metallen, Größen, Längen und Oberflächenklassen zur Auswahl. Steckverbinder klemmen werden in Rund steckverbindern verwendet und eignen sich für folgende Anwendungen: Militär, Marine, Gewerbe und Industrie.
