Kabel-zu-Platine-Steckverbinder Kabelbaum
Es gibt viele Arten von Steckverbindern, die nach ihrer Form in Rund steckverbinder, Rechteck steckverbinder, Quadrat steckverbinder, kundenspezifische Steckverbinder usw. unterteilt werden können. Je nach Anschlussform des Kontaktkörpers: Crimpen, Schweißen, Wickeln, Schrauben; Je nach Verbindungsmodus kann es unterteilt werden in: Platine-zu-Platine-Verbinder (B zu B), Draht-zu-Platine-Verbinder (W zu B) und Draht-zu-Draht-Verbinder (W zu W). Je nach Größe kann es unterteilt werden in: 3,00 mm (.118"), 3,50 mm (.138"), 3,70 mm (.148"), 3,96 mm (.156"), 4,00 mm (.157") , 4,14 mm (.163"), 4,20 mm (.165"), 4,50 mm (.177"), 5,00 mm (.197"), 5,08 mm (.200"), 5,70 mm (.224"), 6,20 mm (.244") ), 6,35 mm (.250"), 7,92 mm (.312"). Sprechen wir heute über den Patch-Steckverbinder im Wire-to-Board-Steckverbinder.
Die Oberfläche Lötmontage Technologie wird seit den 1950er Jahren von einigen Herstellern verwendet. Die Verwendung von Patch-Steckverbindern hat jedoch erst vor kurzem begonnen und wurde von den Herstellern nach und nach geschätzt. Diese Situation ergibt sich aus den technischen Schwierigkeiten des SMT-Steckverbinders und dem Nichtbeachten, dass der Patch-Steckverbinder den Bereich der Platine effektiv einsparen kann. Es hat sich herausgestellt, dass der Platzierung prozess die Produktion effizienz verbessern und die Kosten für die Hersteller reduzieren kann und auch die Fläche der Leiterplatten straße reduzieren kann. Verbessern Sie die Design flexibilität und andere Eigenschaften, damit der Patch-Steckverbinder weit verbreitet ist.
Patch-Steckverbinder werden unterteilt in: horizontaler Patch-Steckverbinder (SMT) und vertikaler Patch-Steckverbinder (DIP). SMT montiert im Allgemeinen oberflächenmontierte Komponenten ohne Zuleitungen oder kurze Zuleitungen. Die Lotpaste muss zuerst auf die Leiterplatte gedruckt, dann mit einem Bestückungsautomaten montiert und dann durch Reflow-Löten fixiert werden. Das DIP-Schweißen ist ein direkt steckbares Gerät, und das Gerät wird durch Wellenlöten oder Handlöten befestigt.
Die Überhitzung temperatur des Patchsteckers beträgt 3-5s über 260°. Die Zusammensetzung des Patchsteckers: Kunststoffteile und Stiftnadeln. Die Materialien der Kunststoffteile sind in der Regel PA6T und PA9T, die beide hochtemperaturbeständig sind. Patch-Steckverbinder werden im Allgemeinen in Autobahnkameras, dreidimensionalen DC-Lüftern, intelligenter Elektronik, Klimaanlagen, hochauflösenden LCD-Fernsehern, Notebook-Computern und anderen Bereichen verwendet. Unter ihnen ist das Material von Pin im Allgemeinen Messing, Bronze, Phosphorbronze usw. Die Plattierung schicht ist im Allgemeinen vergoldet (Halbgold) oder verzinnt. Die Beschichtung der Nadelnadel hat die Funktion, Oxidation zu widerstehen, die Leitfähigkeit zu verbessern und die Übertragung geschwindigkeit des Signals zu erhöhen.
Die Oberfläche Lötmontage Technologie wird seit den 1950er Jahren von einigen Herstellern verwendet. Die Verwendung von Patch-Steckverbindern hat jedoch erst vor kurzem begonnen und wurde von den Herstellern nach und nach geschätzt. Diese Situation ergibt sich aus den technischen Schwierigkeiten des SMT-Steckverbinders und dem Nichtbeachten, dass der Patch-Steckverbinder den Bereich der Platine effektiv einsparen kann. Es hat sich herausgestellt, dass der Platzierung prozess die Produktion effizienz verbessern und die Kosten für die Hersteller reduzieren kann und auch die Fläche der Leiterplatten straße reduzieren kann. Verbessern Sie die Design flexibilität und andere Eigenschaften, damit der Patch-Steckverbinder weit verbreitet ist.
Patch-Steckverbinder werden unterteilt in: horizontaler Patch-Steckverbinder (SMT) und vertikaler Patch-Steckverbinder (DIP). SMT montiert im Allgemeinen oberflächenmontierte Komponenten ohne Zuleitungen oder kurze Zuleitungen. Die Lotpaste muss zuerst auf die Leiterplatte gedruckt, dann mit einem Bestückungsautomaten montiert und dann durch Reflow-Löten fixiert werden. Das DIP-Schweißen ist ein direkt steckbares Gerät, und das Gerät wird durch Wellenlöten oder Handlöten befestigt.
Die Überhitzung temperatur des Patchsteckers beträgt 3-5s über 260°. Die Zusammensetzung des Patchsteckers: Kunststoffteile und Stiftnadeln. Die Materialien der Kunststoffteile sind in der Regel PA6T und PA9T, die beide hochtemperaturbeständig sind. Patch-Steckverbinder werden im Allgemeinen in Autobahnkameras, dreidimensionalen DC-Lüftern, intelligenter Elektronik, Klimaanlagen, hochauflösenden LCD-Fernsehern, Notebook-Computern und anderen Bereichen verwendet. Unter ihnen ist das Material von Pin im Allgemeinen Messing, Bronze, Phosphorbronze usw. Die Plattierung schicht ist im Allgemeinen vergoldet (Halbgold) oder verzinnt. Die Beschichtung der Nadelnadel hat die Funktion, Oxidation zu widerstehen, die Leitfähigkeit zu verbessern und die Übertragung geschwindigkeit des Signals zu erhöhen.

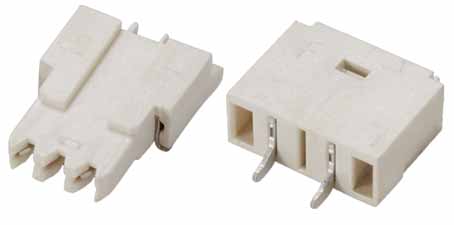

| 3,00 mm (0,118") LED-Stecker kabelbaum | |||
| Produktkategorie | 3001 Serie | Reihen | 1 |
| Produkt abstand | 3,00 mm | Anzahl der Stangen | 2 |
| Produkt material | LCP, UL94V-0 | Nennstrom | 1A AC/DC |
| Produkt farbe | Naturfarbe | Nennspannung | 150V AC/DC |
| Kabelgröße | (AWG) # 24-28 | Kontakt Widerstand | 20mΩMax |
| Metall Material | Phosphorbronze | Spannungsfestigkeit | 1000V AC/Minute |
| Überzug | Verzinnung | Temperaturbereich | -25 ℃ - + 85 ℃ |
| Drahtdurchmesser AD | 1,50 mm (maximal) | LED-Stecker kabelbaum | |
| Produktbild |
 |
||

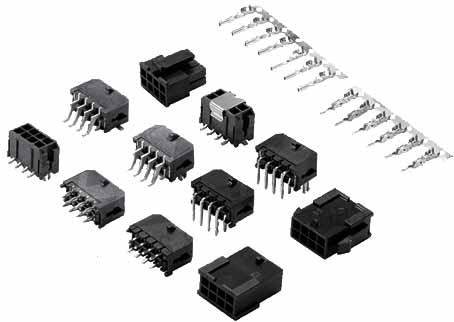

| 3,00 mm (0,118") zweireihiger SMT-Steckverbinder | |||
| Produktkategorie | 3025 Serie | Reihen | 2 |
| Produkt abstand | 3,00 mm | Anzahl der Stangen | 2*2-2*12 |
| Produkt material | PA66, UL94V-0 | Nennstrom | 5A AC/DC |
| Produkt farbe | Naturfarbe | Nennspannung | 250V AC/DC |
| Kabelgröße | (AWG) # 20-24 | Kontakt Widerstand | 10mΩMax |
| Metall Material | Phosphor Bronze | Spannungsfestigkeit | 1000V AC/Minute |
| Überzug | Verzinnung/Vergoldung | Temperaturbereich | -40℃-+105℃ |
| Drahtdurchmesser AD | 1,85 mm (maximal) | zweireihiger SMT-Steckverbinder | |
| Produktbild |
 |
||
