USB-Kabelbaum stecker des Auto scheinwerfers, Kabelbaum anordnung des Autos
Der Automobil-Kabelbaum ist der Hauptkörper der Automobils Schaltung, und es gibt keine Automobil Schaltung ohne den Kabelbaum. Kabelbaum bezieht sich auf eine Komponente, die durch Crimpen Kontaktanschlüsse (Anschlüsse) aus Kupfermaterial mit Drähten und Kabeln, und dann Kunststoffisolator oder Metallschalen werden zu der Außenseite zu bilden, eine angeschlossene Schaltung gebildet ist. Die Kette der Kabelbaum industrie umfasst Kabel und Drähte, Steckverbinder, Verarbeitungsgeräte, Kabelbaum herstellung und nachgelagerte Anwendung industrie. Kabelbäume sind weit verbreitet und können in Automobilen, Haushaltsgeräten, Computern und Kommunikation geräten, verschiedenen elektronischen Instrumenten und Messgeräten verwendet werden. Der Karosserie-Kabelbaum verbindet die ganze Karosserie und die allgemeine Form ist H-förmig.

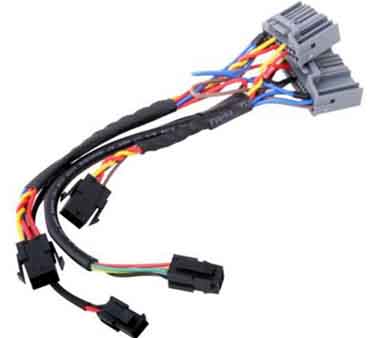

USB-Kabelbaumstecker des Auto scheinwerfers: häufig verwendet
Übliche Spezifikationen für Drähte in Fahrzeugkabelbäumen haben Nennquerschnitts flächen: 0,5, 0,75, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0 usw. Quadratmillimeter. (Nennquerschnitts flächen, die üblicherweise in japanischen Autos verwendet werden, sind: 0,5, 0,85, 1,25, 2,0, 2,5, 4,0, 6,0 Quadratmillimeter usw.). Jeder von ihnen hat einen zulässigen Laststromwert und ist mit Drähten für verschiedene Stromverbrauchsgeräte ausgestattet. Nehmen Sie als Beispiel den kompletten Fahrzeugkabelbaum. Die 0,5-Spezifikation Linie eignet sich für Instrumentenbeleuchtung, Anzeigeleuchten, Türleuchten, Lichtkuppeln, etc .; Die Spezifikation 0.75 Linie eignet sich für Kennzeichenleuchten vorn und hinten kleine Licht, Bremslicht, etc .; 1.0 Spezifikationslinie ist geeignet für Blinker, Nebel scheinwerfer usw.; 1.5 Die Spezifikationslinie ist für Scheinwerfer, Lautsprecher usw.; Haupts tromleitungen wie Generatoranker drähte, Erdungs drähte usw. erfordern 2,5 bis 4 Quadratmillimeter Drähte. Dies bezieht sich nur auf das allgemeine Auto. Der Schlüssel besteht darin, den maximalen Stromwert der Last zu betrachten. Beispielsweise sind das Erdungskabel der Batterie und das positive Stromkabel dedizierte Fahrzeugkabel für die getrennte Verwendung. Ihre Drahtdurchmesser sind relativ groß, mindestens mehr als zehn Quadratmillimeter. Diese "großen Mac" -Kabel werden nicht in den Hauptkabelbaum eingewebt.

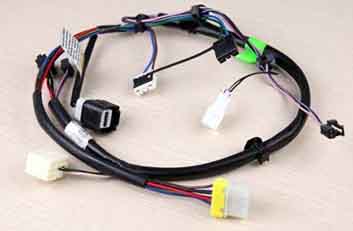

USB-Kabelbaumstecker des Autos cheinwerfers: Anordnung
Bevor der Kabelbaum Anordnen ziehen den Kabelbaum Diagramm im voraus. Der Kabelbaum Diagramm unterscheidet sich von der Schaltung schematische Darstellung. Ein schematischer Schaltplan ist ein Bild, das die Beziehung zwischen verschiedenen elektrischen Teilen ausdrückt. Es spiegelt nicht wider, wie die elektrischen Komponenten miteinander verbunden sind, und wird nicht durch die Größe und Form jeder elektrischen Komponente und den Abstand zwischen ihnen beeinflusst. Der Kabelbaum Diagramm ist zu berücksichtigen, die Größe und Form jeder elektrischen Komponente und den Abstand zwischen ihnen, und auch reflektieren, wie die elektrischen Komponenten, die miteinander verbunden sind.

Nachdem die Techniker des Kabelbaums Fabrik Kabelbaum Leiterplatte machen nach dem Kabelbaum-Diagramm, schneiden die Arbeiter die Verkabelung Verkabelung nach den Vorschriften der Leiterplatte. Der Haupt kabelbaum des Fahrzeugs wird in der Regel in dem Motor (Zündung, elektronische Einspritzung, Energieerzeugung, beginnend) unterteilt, Instrumentierung, Beleuchtung, Klimaanlage, elektrische Zusatzgeräte und andere Teile. Es gibt Haupt kabelbaum und Abzweig kabelbaum. Ein Haup tkabelbaum des gesamten Fahrzeugs verfügt über mehrere Abzweig kabelbäume, genau wie Baumstangen und Abzweigungen. Der Haupt kabelbaum des gesamten Fahrzeugs nimmt häufig die Instrumententafel als Kernteil und erstreckt sich vorwärts und rückwärts. Aufgrund der Länge oder Bequemlichkeit der Montage sind einige Fahrzeug kabelbäume in vordere Kabelbäume unterteilt (einschließlich Instrumentierung, Motor, Scheinwerfer baugruppe, Klimaanlage und Batterie). Kabelbaum hinten (Rücklichtbaugruppe, Kennzeichenleuchte, Gepäckraumleuchte), Dach kabelbaum (Tür, Deckenleuchte, Audio-Lautsprecher) usw.

Jedes Ende des Kabelbaums ist mit einer Nummer und einem Buchstaben gekennzeichnet, um das Verbindungsobjekt des Kabels anzugeben. Der Bediener kann erkennen, dass die Zeichen korrekt an die entsprechenden Leitungen und elektrische Geräte angeschlossen werden, die besonders nützlich ist, wenn die Reparatur oder den Kabelbaum zu ersetzen. Gleichzeitig wird die Farbe des Drahtes in eine einfarbige Linie und eine zweifarbige Linie unterteilt, und die Verwendung der Farbe wird ebenfalls spezifiziert, was im Allgemeinen ein vom Autofabrik festgelegter Standard ist. Die Industrie standards meines Landes legen nur die Hauptfarbe fest. Beispielsweise wird festgelegt, dass die einzelne schwarze Farbe ausschließlich für Erdungskabel und die rote einzelne Farbe für Stromkabel verwendet wird.

Der Kabelbaum ist mit gewebtem Faden oder Plastikband umwickelt. Aus Sicherheits-, Verarbeitungs- und Wartungs gründen wurde auf das Umwickeln von gewebten Fäden verzichtet, und jetzt wird es mit viskosem Plastikband umwickelt. Bei der Verbindung zwischen dem Kabelbaum und dem Kabelbaum sowie zwischen dem Kabelbaum und den elektrischen Teilen werden Steckverbinder oder Kabelschuhe verwendet. Der Stecker besteht aus Kunststoff und es gibt Stecker und Buchsen. Der Kabelbaum und der Kabelbaum sind durch Steckverbinder verbunden, und die Verbindung zwischen dem Kabelbaum und den elektrischen Teilen ist durch Steckverbinder oder Kabelschuhe verbunden.
