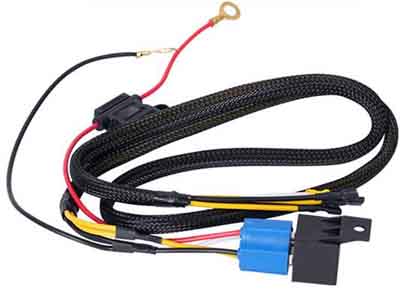

Der Steuerstromkreis der Relaissteuerung wird normalerweise durch das Schaltbild, das Layout diagramm und das Kabelbaum diagramm dargestellt.

1. Schaltplan
Der Schaltplan des Kabelbaums basiert auf den Anforderungen des elektrischen Steuerungssystems für die Bewegungsform der Produktionsmaschinen unter Verwendung der vom Land einheitlich vorgeschriebenen elektrischen Grafiksymbole und Textsymbole. Entsprechend der Arbeitssequenz von elektrischen Geräten und Elektrogeräten werden alle grundlegenden Komponenten und Anschlüsse von Schaltkreisen, Geräten oder kompletten Gerätesätzen detailliert dargestellt. Ein Diagramm eines Kabelbaums ohne Berücksichtigung seiner tatsächlichen Position.
Der Schaltplan des Kabelbaums kann den Zweck, die Funktion und das Funktionsprinzip elektrischer Geräte und Elektrogeräte vollständig ausdrücken und ist die theoretische Grundlage für die Installation, das Debuggen und die Wartung elektrischer Schaltkreise.
Beim Zeichnen des Schaltplans des Kabelbaums sind folgende Grundsätze zu beachten:

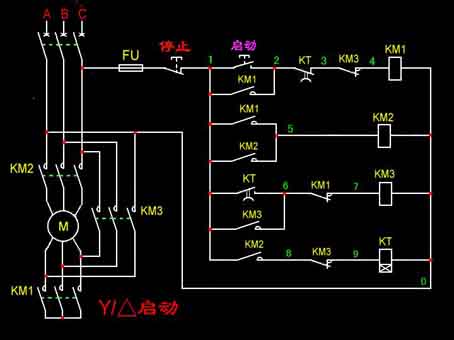

(1) Der Schaltplan ist im Allgemeinen in drei Teile unterteilt: Stromversorgungsrelais, Hauptstromkreis und Hilfsstromkreis-Kabelbaum. Der Kabelbaum Diagramm der in Abbildung 1 gezeigte Schaltung.

In 1 wird in Übereinstimmung mit der Zeichnung Prinzipien des Schaltplanes, die Dreiphasen-Wechselstrom leitungen L1, L2, L3 sind horizontal an der Oberseite der Figur wiederum und den Leistungsschalter QS gezogen wird horizontal gezogen wird; Der Hauptstromkreis, der aus der Sicherung FU1, den 3 Paaren von Hauptkontakten des Schützes KM und des Motors M und der vertikalen Stromleitung besteht, ist auf der linken Seite der Figur gezeichnet; Der Steuerkreis, der aus dem Startknopf SB und der Spule des Schützes KM besteht, ist über die beiden Stromleitungen Ll und L2 angeschlossen und vertikal auf der rechten Seite des Hauptkreises gezeichnet; Die Spule der Energie verbrauchenden Komponente KM ist mit der unteren Stromleitung U verbunden und unterhalb der Schaltung gezogen, und der Startknopf SB ist zwischen der KM-Spule und der oberen Stromleitung Ll gezogen. Das Schütz KM in der Figur verwendet eine separate Darstellung. Die 3 Paare von Hauptkontakten sind im Hauptstromkreis und die Spulen im Steuerkreis gezogen. Um anzuzeigen, dass es sich um dasselbe Elektrogerät handelt, ist neben den Grafiksymbolen das gleiche Textsymbol KM markiert. Die Leitungen sind bei jedem Kontakt vorschriftsmäßig nummeriert.

(2) Im Schaltplan wird die Kontaktposition jedes Elektrogeräts gemäß der normalen Position gezeichnet, wenn der Stromkreis nicht erregt ist oder das Elektrogerät keiner externen Kraft ausgesetzt ist. Bei der Analyse des Prinzips sollten wir von der normalen Position des Kontakts ausgehen.
(3) Die tatsächliche Umrisszeichnung jeder elektrischen Komponente wird nicht im Schaltplan gezeichnet, sondern die vom Staat angegebenen elektrischen Grafiksymbole werden zum Zeichnen verwendet.
(4) Im Schaltplan werden die Komponenten desselben Elektrogeräts nicht gemäß ihrer tatsächlichen Position zusammengezogen, sondern entsprechend ihrer Rolle in der Schaltung in verschiedenen Schaltkreisen. Da ihre Aktionen jedoch miteinander zusammenhängen, müssen dieselben Textsymbole markiert werden. Wenn das Bild viele identische Geräte enthält, müssen nach den Textsymbolen der Geräte verschiedene arabische Ziffern eingefügt werden, um den Unterschied anzuzeigen, z. B. KM1, KM2 usw.
(5) Versuchen Sie beim Zeichnen von Schaltplänen, Linien zu reduzieren und Linienkreuzungen zu vermeiden. Verwenden Sie für Querdraht verbindungspunkte mit direkter elektrischer Verbindung kleine schwarze Punkte, um anzuzeigen; Ohne direkte elektrische Verbindung werden keine kleinen schwarzen Punkte auf Querdrähten gezeichnet.
(6) Das Schaltbild nimmt die Schaltung Nummerierungs verfahren, was bedeutet, dass jeder Kontakt in der Schaltung mit Buchstaben oder Zahlen nummeriert ist.
