Herstellungsverfahren des Leuchtschnur anschließen draht

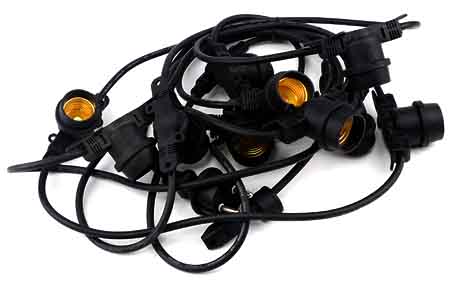

Mit der kontinuierlichen Entwicklung von Beleuchtung produkten werden die Anforderungen der Menschen an die Beleuchtung von Lichterketten immer vielfältiger. Eaves Lighting String ist einer von ihnen. Er führt die Konvertierung von einem Lampenanschluss zu mehreren Lampenanschlüssen durch.
Es gibt viele Arten von vorhandenen Beleuchtungsketten, und ihre Produktionsprozesse und -standards sind unterschiedlich. Heutzutage besteht die am häufigsten verwendete Methode darin, den Draht zuerst in Abschnitte zu schneiden und dann jeden Abschnitt des Drahtes miteinander zu verbinden. Obwohl dies in etwa den Verwendungsanforderungen entsprechen kann, ist das Design nicht clever genug, um die Längenanforderungen für jeden Abschnitt zu gewährleisten. Manuelle Verkabelung wird normalerweise verwendet, was zu komplizierten Montage- und Verwendungsprozessen, mehr Kupferbruch, instabiler Leistung, unzureichender Größenkontrolle und vielen fehlerhaften Produkten führt. Es ist schwierig, die Qualität des Produkts zu garantieren, was die Gesamtkosten zu hoch macht.


Technische Realisierung Elemente:
In Anbetracht der oben erwähnten Mängel besteht der Zweck des Entwurfs der vorliegenden Erfindung darin, eine Lichtstrang verbindungslinie mit einem ausgeklügelten und vernünftigen strukturellen Design, einer einfachen Montage und Verwendung, einer stabilen Verbindung sowie einer hohen Sicherheit und Zuverlässigkeit bereitzustellen.

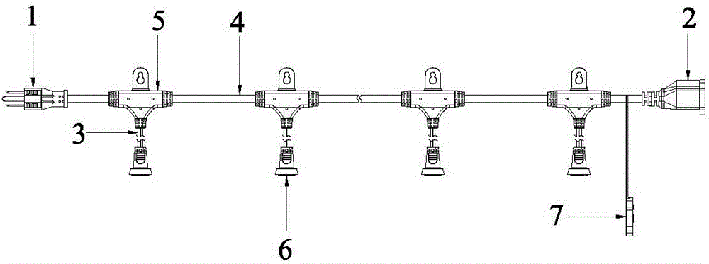

Um den obigen Zweck zu erreichen, ist die technische Lösung, die durch das vorliegende Gebrauchsmuster bereitgestellt wird: Eine Lichtschnur Verbindungsleitung umfasst einen Stecker, eine Buchse, ein Zweig-Verbindungsleitung und eine Mehrzahl von Drei-Wege-Verbinder, die nebeneinander auf der gleichen Haupt verbindungsleitung in der Reihenfolge festgelegt sind. Ein Ende des Abzweig verbindung kabels wird in den Dreiwegeverbinder eingeführt und mit dem Haupt verbindungskabel vernietet, und das andere Ende ist mit einer wasserdichten Lampenkappe versehen. Der Stecker und die Buchse sind an beiden Enden der Haupt verbindungs leitung entsprechend verbunden, und die Buchse ist mit einer wasserdichten Abdeckung versehen, die die Buchse schließen kann, wenn sie nicht verwendet wird.

Als Verbesserung der vorliegenden Erfindung umfasst der Dreiwegeverbinder eine Innenschale und eine Schutzschicht, die die Innenschale bedeckt. Die oberen Teile der beiden Seitenwände der Innenschale ragen symmetrisch nach außen, um zwei Querverbindungsteile zu bilden. Das Querverbindungsteil ist mit einem Hauptkanal versehen, der an die Haupt verbindungsleitung angepasst ist. Die untere Mittelstellung der Innenschale ragt nach unten, um einen Längsverbindungsteil zu bilden. Der Längsverbindung abschnitt ist mit einem Abzweig kanal versehen, der an die Abzweig verbindungsleitung angepasst und mit dem Hauptkanal verbunden ist, und ein hängendes Loch ist an der Außenfläche der Schutzschicht vorgesehen.

Als Verbesserung des vorliegenden Gebrauchsmusters enthält die Haupt verbindung leitung mindestens zwei Haupt stromquellen. Das Haupt verbindung kabel verläuft durch den Hauptkanal, und eine der Hauptstrom versorgungsleitungen befindet sich im Hauptkanal und in der Nähe der Steckerseite, wobei ein Teil des linken Kabels den Kerndraht freilegt. Die andere Hauptstrom versorgung leitung befindet sich im Hauptkanal und befindet sich in der Nähe der Buchse mit einem rechtsabisolierten Teil, der den Kern freilegt. Die Zweig verbindung leitung enthält mindestens zwei Zweigleis tungsunter leitungen, und die Zweig verbindung leitung erstreckt sich in den Zweigkanal. Der Kern eines der Stromversorgungs-Unterdrähte wird mit dem Kerndraht vernietet, der auf dem abisolierten Teil des linken Drahtes durch Nieten von Kupferband freigelegt ist. Der Kern der anderen Unterleitung der Zweig stromversorgung wird mit dem Kern vernietet, der auf dem abisolierten Teil des rechten Drahtes durch Nieten von Kupferband freigelegt ist.
Neue Verbesserung: Die Länge des geschälten Teils des linken Fadens beträgt 3 bis 5 mm, und die Länge des geschälten Teils des rechten Fadens stimmt mit der Länge des geschälten Teils des linken Fadens überein.
Neue Typverbesserung: Der Abstand zwischen dem geschälten Teil des linken Fadens und dem geschälten Teil des rechten Fadens beträgt ≧ 10 mm.
Neue Verbesserung: Die Innenschale ist mit einem inneren Trennwandrahmen versehen, der das genietete Kupferband am abisolierten Teil des linken Drahtes vom genieteten Kupferstreifen am abisolierten Teil des rechten Drahtes trennen kann.
Verbesserung des neuen Typs: Die Hauptleitung schnalle, mit der die Haup tverbindung leitung positioniert und fixiert werden kann, befindet sich an der Innenkante der Öffnung des Hauptkanals.
Neue Typverbesserung: Die Abzweigleitung schnalle, mit der die Abzweig verbindungsleitung positioniert und fixiert werden kann, befindet sich an der Innenkante der Öffnung des Abzweigkanals.
