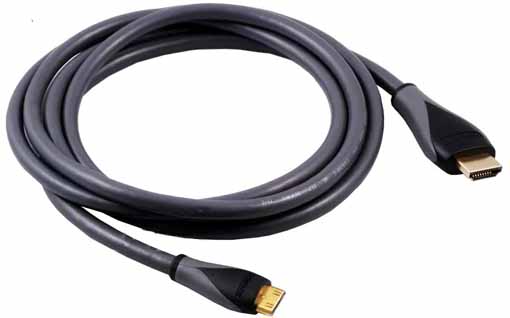

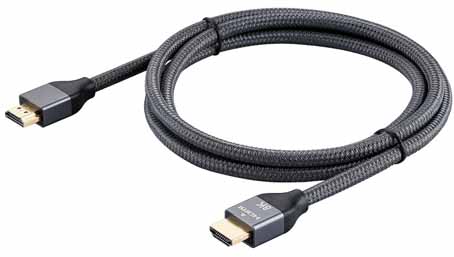

Das HD-Kabel ist das High-Definition-Multimedia-Übertragung kabel, das im Englischen „High Definition Multimedia“ heißt und als HDMI-Kabel abgekürzt wird. Im Allgemeinen bestehen HDMI-Kabel aus zwei Teilen: Schnittstelle und Kabel. Das High-Definition-Kabel wurde speziell für hochauflösende audiovisuelle Geräte entwickelt, stellt also höhere Produktion anforderungen an Schnittstellen, Leitungen, Stecker und Produktionsprozesse.

HDMI-Kabel-Schnittstelle

Es gibt drei Arten von HD-Line (HDMI-Line)-Schnittstellen: Typ A (Standard), Typ C (Mini), Typ D
(Mikro);
Typ A (Standard): Breite 14 mm, allgemein geeignet für HDTV, TV, Set-Top-Box, Blu-ray DVD und andere Geräte;
Typ C (Mini): Breite 10,5 mm, allgemein geeignet für MP4, digitale Produkte wie Kameras und Tablet-Computer;
D-Typ (Micro): Breite 6 mm, allgemein geeignet für Smartphones, Tablet-Computer;

Interface-Version

Die Schnittstellenversion des High-Definition-Kabels (HDMI-Kabels) hat 1.0, 1.1, 1.2 (1.2a), 1.3 (1.3a, 1.3b, 1.3b1, 1.3c), 1.4-Version, 1.4-Version ist die höchste Version und Version 1.4 ist mit der Vorgängerversion kompatibel.
Der Unterschied zwischen den verschiedenen Versionen ist in Abbildung 1 dargestellt:
Vixon, Golden Triangle, Kaiboer, Enerbao, Green Alliance, Monster, Fuji, Philips, Sony, Jinjia Baiye und YAXUN sind die einflussreichsten Marken auf dem Markt.

Heißer Tausch

Setzen Sie einen halben Stift auf den 19. Stift der Buchse des High-Definition-Kabels (HDMI-Kabel). Wenn das High-Definition-Kabel (HDMI-Kabel) abgezogen wird, wird zuerst der Pin dieses HOT PLUG abgezogen, und dann erkennt der Schaltkreis des High-Definition-Kabels (HDMI-Kabel) die Trennung. Benachrichtigen Sie die Ein- und Ausgabegeräte, dass sie nicht mehr funktionieren und die Rolle des Hot-Plugging spielen.

Die tatsächliche Situation ist, dass beim Hot-Plug-Anschluss des HD-Kabels (HDMI-Kabels) der Anschluss oft durchgebrannt ist, was einen statischen Schaden darstellt. Das High-Definition-Kabel (HDMI-Kabel) ist ein sehr schnelles digitales Signal, da eine hohe Geschwindigkeit erforderlich ist. Beim Entwerfen des Sende- und Empfangschips kann die verwendete antistatische Schutzschaltung im Allgemeinen nur 5-8 kV elektrostatischer Spannung standhalten. In der Praxis jedoch, wenn die Umgebung trocken ist und Bedingungen für die Erzeugung elektrostatischer Spannung vorliegen, sind elektrostatische Spannungen von Zehntausenden von V üblich. An den gut gestalteten Quellen- und Anzeigeenden werden ESD-Schutzschaltungen im Allgemeinen für einige Kapazitätsreserven geopfert. Einige Geräte verfügen jedoch aus Kostengründen nicht über ESD-Schutzschaltungen, und die Chips können beim Einstecken des statisch aufgeladenen HDMI-Kabels verbrannt werden. Dieser Punkt muss Freunden, die HDMI-Kabel testen, klar sein, denn NA und TDR haben auch antistatische Anforderungen, dies ist der gleiche Grund.
Ein weiterer Grund hängt mit dem Stromnetz zusammen: Unsere Steckdose ist 2-polig und hat kein Erdungskabel. Bei der Installation von LCD-Fernsehern und Projektoren verwenden allgemeine Benutzer keine zusätzlichen Erdungskabel. Dies erleichtert die Erzeugung statischer Elektrizität.

Das High-Definition-Kabel (HDMI-Kabel) auf dem Markt, das Hot-Plugging unterstützt, umfasst das von YAXUN Electronics eingeführte ESD-HDMI-Kabel.

Faktoren, die die Qualität von High-Definition-Kabeln (HDMI-Kabel) beeinflussen

1. Dirigent: Die meisten Drähte bestehen aus Kupfer als Leiter, dessen Leitfähigkeit aufgrund der guten Leitfähigkeit von Kupfer bis zu 100 % betragen kann. Das HDMI-Kabel verwendet ebenfalls Kupferdraht, aber aus Kostengründen sind High-End-Aderdrähte versilberte oder Kupferdrähte. Im Allgemeinen wird verzinnter Kupferdraht verwendet.
2. Schild: Der Abschirmwirkungsgrad von hochwertigem Draht beträgt 95 %, während der allgemeine Draht nur etwa 80 % erreichen kann.
3. Strandung: Der Prozess des Verdrillens von HDMI-Paaren ist sehr speziell, hauptsächlich um Störungen zu vermeiden. Es gibt einige spezielle Verfahren, wie zum Beispiel: Paarverdrillung, Totalverdrillung, Aufbringen von Aluminiumfolie und so weiter.
4. Isolierung: Einschließlich der Isolierung des Kupferdrahtes und der Außenisolierung (Außenhülle) des Drahtes. Das Isoliermaterial der Kupferwand und der Eisenwandleitung ist im Allgemeinen FO-PE. Verwenden Sie auch ein spezielles Schäumverfahren. Die äußere Steppdecke besteht aus PVC-Material.
5. Magnetring: Einige HDMI-Kabel haben einen Magnetring, aber dieser ist weder ein Muss noch ein Maßstab für die Beurteilung der HDMI-Verarbeitungsqualität. Der Magnetring kann zwar bis zu einem gewissen Grad Störungen reduzieren, aber bei guter HDMI-Verarbeitung ist deren Einsatz überflüssig und Produkte, die nur der Qualität nicht trauen, nutzen diese manchmal als Abschirmung.
6. Anschluss: Auch am Gelenkteil wird viel gearbeitet, eine davon ist die Bearbeitung des vergoldeten Kopfes. Viele High-Definition-HDMI-Kabel sind vergoldet, um Rost und Korrosion zu verhindern, und können auch eine Rolle bei der Rutsch- und Verschleißfestigkeit spielen.
