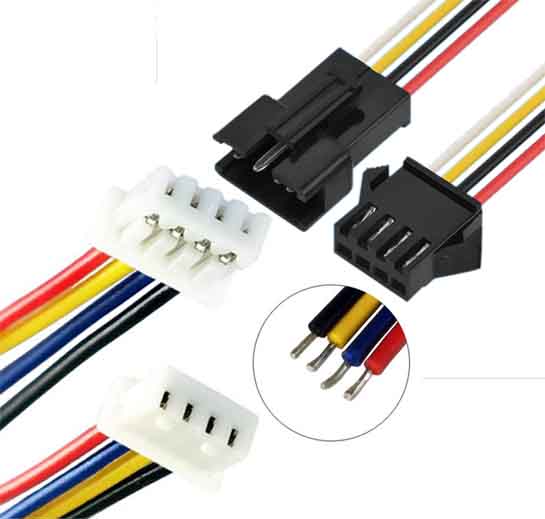

Mass angefertigt Terminal Kabelbaum VH3.96, XH2.54, PH2.0
El cable electrónico terminal es una abreviatura del cable interno de los equipos eléctricos. La energización se basa principalmente en la corriente débil, que es diferente del cable en la categoría de corriente fuerte.
Technische Daten des elektronischen Kabelbaums:
Allgemeines elektronisches Kabel, dessen allgemeiner Nennname AWG (American Wire Gauge) als Einheit ist. Gemäß den normalen Standards sollten Innenleiter in blankes Kupfer und verzinntes Kupfer unterteilt werden. Das Drahtdurchmesser von üblicherweise verwendeten Spezifikationen regelmäßiger Drähten sind in der folgenden Tabelle dargestellt:
Technische Daten des elektronischen Kabelbaums:
Allgemeines elektronisches Kabel, dessen allgemeiner Nennname AWG (American Wire Gauge) als Einheit ist. Gemäß den normalen Standards sollten Innenleiter in blankes Kupfer und verzinntes Kupfer unterteilt werden. Das Drahtdurchmesser von üblicherweise verwendeten Spezifikationen regelmäßiger Drähten sind in der folgenden Tabelle dargestellt:
Modell-Nr | Drahtstärke |
Draht nummer / Drahtdurchmesser (Kernnummer / mm) |
Außendurchmesser (mm) |
Isolationsdicke (mm) |
Außendurchmesser (mm) |
UL1007 | 30AWG | 7/0.1 | 0.3mm | 0.41mm | 1.12mm |
UL1007 | 28AWG | 7/0.127 | 0.38mm | 0.41mm | 1.20mm |
UL1007 | 26AWG | 7/0.16 | 0.48mm | 0.41mm | 1.30mm |
UL1007 | 24AWG | 11/0.16 | 0.61mm | 0.41mm | 1.43mm |
UL1007 | 22AWG | 17/0.16 | 0.76mm | 0.41mm | 1.58mm |
UL1007 | 20AWG | 26/0.16 | 0.94mm | 0.41mm | 1.76mm |
UL1007 | 18AWG | 41/0.16 | 1.18mm | 0.41mm | 2.00mm |
UL1007 | 16AWG | 16/0.254 | 1.49mm | 0.41mm | 2.32mm |
