Flachkabel, auch als flexible Leiterplatte (FPC) bezeichnet. Es wird für die Datenübertragung in beweglichen Teilen und aktiven Bereichen gemäß den Vorschriften der Branche verwendet, zu der es gehört, wie z. B. Verdrahtung regeln, Verdrahtung reihenfolge, Gewindefarbe und Draht nummer. Beispielsweise ist das interne Motherboard des Computers mit dem Datenkabel der Festplatte und des optischen Laufwerks verbunden, und das Motherboard des Mobiltelefons ist mit dem Datenkabel des Bildschirms verbunden. Die Datenleitungen zwischen den angeschlossenen Geräten werden zusammen als flache Leitungen bezeichnet.

Merkmale des Flachkabel

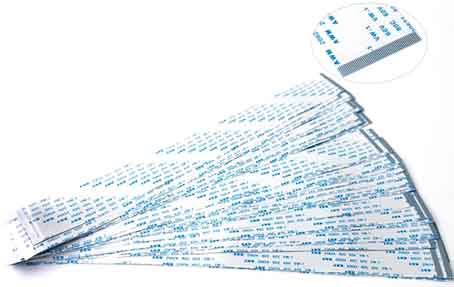

Flexibles Flachkabel, bezeichnet als flexibles Kabel oder FFC, kurz RFC. Es handelt sich um eine neue Art von Datenkabel, das durch Pressen von PET oder anderen Isoliermaterialien und extrem dünnen verzinnten flachen Kupferdrähten durch eine Produktionslinie von automatisierten High-Tech-Geräten hergestellt wird. Es bietet die Vorteile von Weichheit, freiem Biegen und Falten, geringer Dicke, geringer Größe, einfacher Verbindung, bequemer Demontage und leicht zu lösender elektromagnetischer Abschirmung (EMI).
Das flexible Flachkabel ist hauptsächlich in zwei Enden unterteilt: runde Enden (als R-FFC bezeichnet, zum direkten Schweißen verwendet) und flache Enden (als FFC bezeichnet, zum Einstecken von Steckdosen).

Es eignet sich am besten für Datenübertragungskabel zwischen beweglichen Teilen und Mainboards, zwischen Board-to-Board und miniaturisierten elektrischen Geräten. Derzeit ist es in der Signalübertragung und Board Anschluss verschiedenen Drucker, Motherboards, Plotter, Scanner, Kopierer, Stereoanlagen, LCD-Geräte, Faxgeräte und verschiedenen DVD-Player weit verbreitet. In modernen elektrischen Geräten ist es fast nirgendwo.
Da der Preis für FFC-Kabel besser ist als für FPC (flexible gedruckte Schaltung), wird seine Anwendung immer weiter verbreitet. In den meisten Orten, an denen FPC verwendet wird, FFC kann grundsätzlich stattdessen verwendet werden.

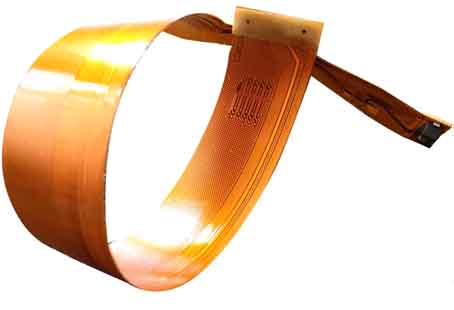

Das FPC-Flachkabel ist klein und leicht. Das ursprüngliche Design der FPC-Verdrahtungsplatine besteht darin, den größeren Kabelbaum zu ersetzen. Auf der aktuellen hochmodernen Montageplatte für elektronische Geräte ist das FPC-Kabel normalerweise die einzige Lösung, um die Anforderungen der Miniaturisierung und Bewegung zu erfüllen. Das FPC-Kabel (manchmal als flexible gedruckte Schaltung bezeichnet) dient zum Ätzen einer Kupferschaltung oder einer gedruckten Polymer dickfilm schaltung auf ein Polymersubstrat. Für dünne, leichte, kompakte und komplexe Geräte reichen die Konstruktions lösungen von einseitigen leitenden Leitungen bis hin zu komplexen dreidimensionalen mehrschichtigen Baugruppen. Das Gesamtgewicht und das Gesamtvolumen des FPC-Kabels sind im Vergleich zur herkömmlichen Rund kabel baummethode um 70% reduziert. Das FPC-Kabel kann auch seine Festigkeit erhöhen, indem verstärkte Materialien oder Auskleidungen verwendet werden, um zusätzliche mechanische Stabilität zu erzielen.

Das FPC-Kabel kann bewegt, gebogen, verdrillt werden, ohne den Draht zu beschädigen, und kann verschiedenen Formen und speziellen Gehäusegrößen entsprechen. Die einzige Einschränkung ist das Lautstärkeproblem. Da das FPC-Kabel millionenfach dynamischer Biegung standhält, kann es gut auf das Verbindungssystem mit kontinuierlicher oder regelmäßiger Bewegung angewendet werden und wird Teil der Funktion des Endprodukts. Die Lötstellen auf einer starren Leiterplatte sind thermischen und mechanischen Belastungen ausgesetzt und versagen nach Hunderten von Zyklen. "Zum Bewegen sind elektrische Signale / Strom erforderlich, und bestimmte Produkte mit kleineren Formfaktoren / Gehäusegrößen profitieren von Leiterplattenkabeln." PCB-Kabel haben ausgezeichnete elektrische Eigenschaften, dielektrische Eigenschaften und Wärmebeständigkeit: "Die niedrigere Dielektrizitätskonstante ermöglicht die schnelle Übertragung elektrischer Signale. Die gute Wärmeleistung erleichtert das Abkühlen der Komponenten. Die höhere Glasübergangstemperatur oder der höhere Schmelzpunkt sorgen dafür, dass die Komponenten bei höheren Temperaturen gut laufen."

Das FPC-Kabel weist eine höhere Montage zuverlässigkeit und -qualität auf. Das FPC-Kabel reduziert die für interne Verbindungen erforderliche Hardware. Beispielsweise können die Lötstellen, Relaisleitungen, Backplane-Leitungen und Kabeln üblicherweise auf herkömmlichen elektronischen Verpackung verwendet wird, kann eine höhere Zuverlässigkeit bereitstellen Montage und Qualität.
