Produktion von FlachKabeln und Kabelbaum

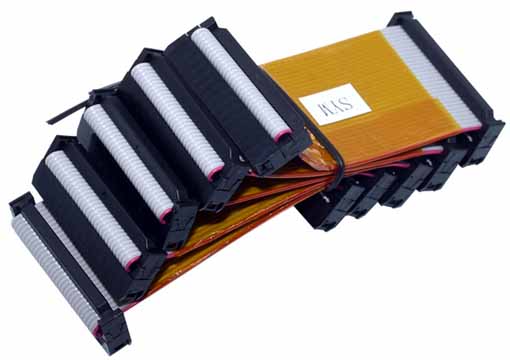

Flexibles Flachkabel (FFC) Anzahl und Abstand der Adern können beliebig gewählt werden. Machen Sie die Verbindung bequemer, reduzieren Sie das Volumen elektronischer Produkte erheblich, senken Sie die Produktionskosten und verbessern Sie die Produktion effizienz. Es eignet sich am besten für Datenübertragung kabel zwischen beweglichen Teilen und Hauptplatinen, zwischen Leiterplatten und Leiterplatten und in miniaturisierten elektrischen Geräten. Zu den allgemeinen Spezifikationen gehören flexible Kabel mit verschiedenen Rastermaßen wie 0,5 mm, 0,8 mm, 1,0 mm, 1,25 mm, 1,27 mm, 1,5 mm, 2,0 mm, 2,54 mm usw.
Modell
Häufig verwendete Modelle sind wie folgt:
Typ A: Die beiden Enden werden verbunden und die Verstärkungsplatte wird auf das Isolierband geklebt;
Typ B: Überqueren Sie die Verstärkungsplatte und kleben Sie sie direkt auf das Isolierband;
Typ C: Die Verstärkungsbleche an beiden Enden werden direkt auf den Leiter geklebt;
Typ D: Die Verstärkungsplatten an beiden Enden kreuzen und direkt auf den Leiter kleben;
Typ E: ein Ende der Verstärkungsplatte wird auf das Isolierband geklebt und das andere Ende wird direkt gelötet;
Typ F: Die Verstärkungsplatten an beiden Enden werden direkt auf das Isolierband geklebt und die innere Hälfte wird abgezogen;
Typ G: Direktes Löten an beiden Enden.
Pitch P: der Abstand zwischen den Mittellinien zweier benachbarter Leiter;
Rand M: Der Abstand zwischen der Mittellinie des äußersten Leiters und der Kabelkante:
Volle Steigung TP: der Abstand zwischen den Mittellinien der äußersten zwei Leiter, TP=P*(N-1);
Gesamtbreite W: der Abstand zwischen den beiden Kanten des Kabels, W=P*(N+1);
Gesamtlänge TL: der Abstand zwischen den beiden Enden des Kabels;
Einsteckdicke TT: die Dicke der beiden Anschlussenden des Kabels;
Vorgesehen sind ein Flachkabel, das leicht einen Verbinder an einem Ende davon anbringen kann, und ein mit dem Flachkabel versehener Kabelbaum. Der Kabelbaum (1) ist mit einem Stecker (2) und einem Flachkabel (3) versehen. Der Stecker (2) ist mit einem Steckergehäuse (4) und einem Buchsenanschluss (5) versehen. Das Flachbandkabel (3) ist ausgestattet mit: Mehrfachdrähte (14) und längliche Schussdrähte (15). Am Ende des Kabels (14) ist die Buchsenklemme (5) angebracht. Die Breitengradlinie (15) wird eingestellt mit: Kreuzungen (15a, 15c), die Kreuzungen (15a, 15c) stehen senkrecht zu den Mehrfachdrähten (14) und sind an den Mehrfachdrähten (14) angeordnet und in einer gewissen Regelmäßigkeit angehoben und abgesenkt; Und parallele Abschnitte (15b, 15d, 15e), wobei die parallelen Abschnitte (15b, 15d, 15e) mit dem Schnittpunkt (15a, 15c) zusammenhängen und mit den Enden verbunden sind, die in den mehreren elektrischen Drähten (14) positioniert sind. Die Drähte ( 14a, 14b) überlappen. Benachbarte elektrische Drähte (14) sind mit Lücken dazwischen angeordnet, und benachbarte Schnittpunkte (15a, 15c) der Schussdrähte (15) sind mit Lücken dazwischen angeordnet.
Die vorliegende Erfindung betrifft ein Flachkabel mit einer Vielzahl von elektrischen Drähten, die in verschiedenen Maschinen angeordnet sind, und einen mit dem Flachkabel versehenen Kabelbaum.

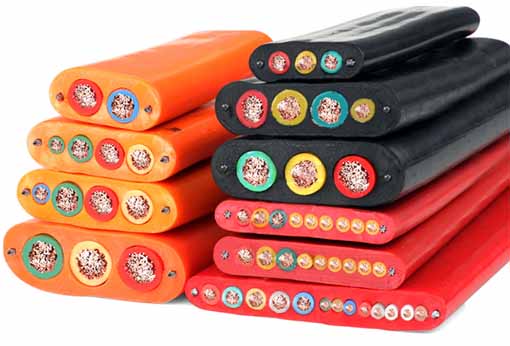

In einer elektrischen Maschine, wie beispielsweise einem Fahrzeug als sich bewegendes Objekt, ist ein Kabelbaum angeordnet, um verschiedene elektronische Geräte elektrisch miteinander zu verbinden. In einigen Fällen umfasst der Kabelbaum: In das Flachkabel sind ein Mantelteil aus einem Isolator und ein Anschlussteil aus einem Isolator integriert. Das Flachkabel ist in einer flachen Form ausgebildet, und jeder jeden Leiter abdeckende Umhüllung abschnitt hat den gleichen Durchmesser und ist in regelmäßigen Abständen parallel zueinander angeordnet; Und einen Verbinder, der am Ende des Leiters des Flachkabels angebracht ist.
Das oben erwähnte Flachkabel wird durch integrales Strangpressen derart hergestellt, dass ein Isolator aus Harz der Polyolefin-Reihe oder dergleichen kontinuierlich um einen parallel angeordneten Leiter extrudiert wird und den Leiter bedeckt. Wenn sich die Anzahl der Leiter, der Durchmesser des Leiters oder die Breite des Verbindung abschnitts des Isolators ändert, ist es daher erforderlich, ein neues Mundstück zum Strangpressen bereitzustellen. Daher behindert die Zunahme der Anzahl von Produkten die Verringerung der Produktion kosten.
Die vorliegende Erfindung schlägt ein Flachkabel zum Integrieren von Leitern verschiedener Formen vor, ohne die Produktion kosten zu erhöhen.
Das Flachkabel enthält: mehrere ummantelte Drähte; Bandförmiges Verstärkung element zum Bündeln der Vielzahl von ummantelten Elektro drähten; Und einen Draht zum Nähen des Verstärkung elements, um die mehreren ummantelten elektrischen Drähte aneinander zu befestigen.
Jeder umhüllte elektrische Draht wird durch einen Leiter und ein den Leiter bedeckendes Abdeckteil definiert und weist eine kreisförmige Querschnittsform auf. Die ummantelten Elektrodrähte sind voneinander beabstandet und parallel angeordnet. Die mehreren Verstärkung elemente sind in Längsrichtung des ummantelten Elektro kabels voneinander beabstandet und parallel zueinander vorgesehen. Die Längsrichtung des Verstärkung elements ist senkrecht zu (schneidet) die Längsrichtung des ummantelten Elektro kabels. Das Verstärkung element überlappt die mehreren ummantelten Elektrodrähte.
Bei dem gezeigten Flachkabel werden durch Bündeln der mehreren ummantelten elektrischen Drähte mit dem Verstärkungselement und dem Draht die mehreren ummantelten elektrischen Drähte parallel zueinander befestigt. Außerdem können durch geeignetes Ändern des Draht durchmessers und der Anzahl der ummantelten elektrischen Drähte unter Verwendung des Verstärkung elements und des Drahtbündels Leiter verschiedener Formen integriert werden, ohne die Produktionskosten zu erhöhen.
Anwendung
Derzeit wird es häufig bei der Verbindung zwischen dem Druckkopf verschiedener Drucker und dem Motherboard, der Signalübertragung und der Platinenverbindung von Plottern, Scannern, Kopierern, Lautsprechern, LCD-Geräten, Faxgeräten, verschiedenen DVD-Playern und anderen Produkten verwendet. In modernen Elektrogeräten ist es fast nirgendwo.Modell
Häufig verwendete Modelle sind wie folgt:
Typ A: Die beiden Enden werden verbunden und die Verstärkungsplatte wird auf das Isolierband geklebt;
Typ B: Überqueren Sie die Verstärkungsplatte und kleben Sie sie direkt auf das Isolierband;
Typ C: Die Verstärkungsbleche an beiden Enden werden direkt auf den Leiter geklebt;
Typ D: Die Verstärkungsplatten an beiden Enden kreuzen und direkt auf den Leiter kleben;
Typ E: ein Ende der Verstärkungsplatte wird auf das Isolierband geklebt und das andere Ende wird direkt gelötet;
Typ F: Die Verstärkungsplatten an beiden Enden werden direkt auf das Isolierband geklebt und die innere Hälfte wird abgezogen;
Typ G: Direktes Löten an beiden Enden.
Technische Parameter des FFC:
Anzahl der Leiter N: die Anzahl der Kupferleiter im Kabel;Pitch P: der Abstand zwischen den Mittellinien zweier benachbarter Leiter;
Rand M: Der Abstand zwischen der Mittellinie des äußersten Leiters und der Kabelkante:
Volle Steigung TP: der Abstand zwischen den Mittellinien der äußersten zwei Leiter, TP=P*(N-1);
Gesamtbreite W: der Abstand zwischen den beiden Kanten des Kabels, W=P*(N+1);
Gesamtlänge TL: der Abstand zwischen den beiden Enden des Kabels;
Einsteckdicke TT: die Dicke der beiden Anschlussenden des Kabels;
Vorgesehen sind ein Flachkabel, das leicht einen Verbinder an einem Ende davon anbringen kann, und ein mit dem Flachkabel versehener Kabelbaum. Der Kabelbaum (1) ist mit einem Stecker (2) und einem Flachkabel (3) versehen. Der Stecker (2) ist mit einem Steckergehäuse (4) und einem Buchsenanschluss (5) versehen. Das Flachbandkabel (3) ist ausgestattet mit: Mehrfachdrähte (14) und längliche Schussdrähte (15). Am Ende des Kabels (14) ist die Buchsenklemme (5) angebracht. Die Breitengradlinie (15) wird eingestellt mit: Kreuzungen (15a, 15c), die Kreuzungen (15a, 15c) stehen senkrecht zu den Mehrfachdrähten (14) und sind an den Mehrfachdrähten (14) angeordnet und in einer gewissen Regelmäßigkeit angehoben und abgesenkt; Und parallele Abschnitte (15b, 15d, 15e), wobei die parallelen Abschnitte (15b, 15d, 15e) mit dem Schnittpunkt (15a, 15c) zusammenhängen und mit den Enden verbunden sind, die in den mehreren elektrischen Drähten (14) positioniert sind. Die Drähte ( 14a, 14b) überlappen. Benachbarte elektrische Drähte (14) sind mit Lücken dazwischen angeordnet, und benachbarte Schnittpunkte (15a, 15c) der Schussdrähte (15) sind mit Lücken dazwischen angeordnet.
Technischen Bereich
Die vorliegende Erfindung betrifft ein Flachkabel mit einer Vielzahl von elektrischen Drähten, die in verschiedenen Maschinen angeordnet sind, und einen mit dem Flachkabel versehenen Kabelbaum.In einer elektrischen Maschine, wie beispielsweise einem Fahrzeug als sich bewegendes Objekt, ist ein Kabelbaum angeordnet, um verschiedene elektronische Geräte elektrisch miteinander zu verbinden. In einigen Fällen umfasst der Kabelbaum: In das Flachkabel sind ein Mantelteil aus einem Isolator und ein Anschlussteil aus einem Isolator integriert. Das Flachkabel ist in einer flachen Form ausgebildet, und jeder jeden Leiter abdeckende Umhüllung abschnitt hat den gleichen Durchmesser und ist in regelmäßigen Abständen parallel zueinander angeordnet; Und einen Verbinder, der am Ende des Leiters des Flachkabels angebracht ist.
Das oben erwähnte Flachkabel wird durch integrales Strangpressen derart hergestellt, dass ein Isolator aus Harz der Polyolefin-Reihe oder dergleichen kontinuierlich um einen parallel angeordneten Leiter extrudiert wird und den Leiter bedeckt. Wenn sich die Anzahl der Leiter, der Durchmesser des Leiters oder die Breite des Verbindung abschnitts des Isolators ändert, ist es daher erforderlich, ein neues Mundstück zum Strangpressen bereitzustellen. Daher behindert die Zunahme der Anzahl von Produkten die Verringerung der Produktion kosten.
Die vorliegende Erfindung schlägt ein Flachkabel zum Integrieren von Leitern verschiedener Formen vor, ohne die Produktion kosten zu erhöhen.
Das Flachkabel enthält: mehrere ummantelte Drähte; Bandförmiges Verstärkung element zum Bündeln der Vielzahl von ummantelten Elektro drähten; Und einen Draht zum Nähen des Verstärkung elements, um die mehreren ummantelten elektrischen Drähte aneinander zu befestigen.
Jeder umhüllte elektrische Draht wird durch einen Leiter und ein den Leiter bedeckendes Abdeckteil definiert und weist eine kreisförmige Querschnittsform auf. Die ummantelten Elektrodrähte sind voneinander beabstandet und parallel angeordnet. Die mehreren Verstärkung elemente sind in Längsrichtung des ummantelten Elektro kabels voneinander beabstandet und parallel zueinander vorgesehen. Die Längsrichtung des Verstärkung elements ist senkrecht zu (schneidet) die Längsrichtung des ummantelten Elektro kabels. Das Verstärkung element überlappt die mehreren ummantelten Elektrodrähte.
Bei dem gezeigten Flachkabel werden durch Bündeln der mehreren ummantelten elektrischen Drähte mit dem Verstärkungselement und dem Draht die mehreren ummantelten elektrischen Drähte parallel zueinander befestigt. Außerdem können durch geeignetes Ändern des Draht durchmessers und der Anzahl der ummantelten elektrischen Drähte unter Verwendung des Verstärkung elements und des Drahtbündels Leiter verschiedener Formen integriert werden, ohne die Produktionskosten zu erhöhen.
