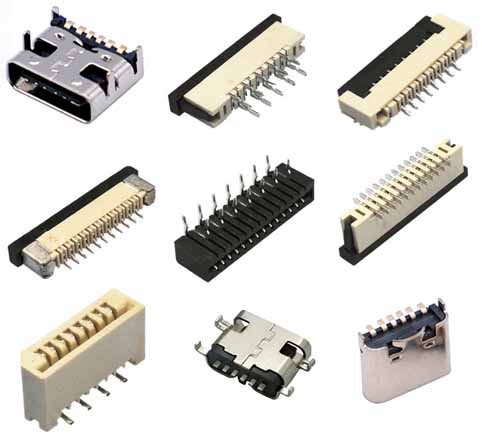

Ein rechteckiger Verbinder ist ein Verbinder mit einer im Wesentlichen rechteckigen Form und einer rechteckigen Passfläche. Es gibt viele Sorten und Spezifikationen, und auch die Anwendung ist sehr breit gefächert. Dieser Gerätetyp wurde entwickelt, um die Signalintegrität in Anwendungen mit begrenztem Innenraum zu optimieren. Unsere rechteckigen Steckverbinder gehäuse verwenden eine breite Palette von Materialien, von geformten Kunststoffen bis hin zu Druckgusslegierungen, die Draht-zu-Draht- und Draht-zu-Platine-Verbindungen unterstützen. Unser Produkt portfolio bietet verschiedene Qualitäten und Größen, mit oder ohne Sperrfunktion. Vertikale Fugen können mit Positionierung pfosten und Ablauflöchern ausgestattet werden, und Blind-Mate-Versionen sind erhältlich. Rechtwinklige Gelenke bieten optionale Flansche für die Schraubmontage.

Manchmal gibt es keine strikte Unterscheidung zwischen rechteckigen Steckverbindern und Leiterplatten steckverbindern, Streifen steckverbindern und Flachbandkabel steckverbindern. Die gleiche Art von Stecker, einige Hersteller klassifizieren ihn als rechteckigen Stecker (ungefähr rechteckig im Aussehen); Einige werden als Leiterplatten steckverbinder (in gedruckten Schaltungen verwendet) klassifiziert; Einige werden als Streifenverbinder klassifiziert (ungefähr lange Form), andere werden als Flachbandkabelverbinder (mit Flachbandkabeln verbunden) klassifiziert. Es wird häufig für Innen kabel verbindungen, interne Geräte verbindungen und Anlässe verwendet, die mehrere Montagereihen erfordern.

Einführung

Der Rechtecksteckverbinder ist ebenfalls ein Niederfrequenz steckverbinder mit mehreren Kontaktpaaren. Der Querschnitt ist rechteckig, was der hochdichten Anordnung der Kontaktpaare zuträglich ist.
Entsprechend der Anschlusseigenschaften lassen sich auch Rechtecksteckverbinder in zwei Typen unterteilen: Inline- und Verriegelungs steckverbinder. Je nach Leistung und strukturellen Eigenschaften gibt es viele Arten von nicht abgedichteten, abgedichteten, gemischten Hoch- und Niederdruck typen, gemischten Hoch- und Niederfrequenztypen. Einige haben keine Schale und das Befestigungsteil ist die konkave Kante am Isolator, einige werden mit einer einfachen Metall montageplatte befestigt;
Einige haben eine komplette Hülle.
Die Kontaktpaare von rechteckigen Verbindern haben einen Pinhole-Typ (wie CD-Typ), einen gebogenen Reed-Rund-Kontaktstift-Typ (wie CA-Typ), einen gebogenen Reed-Flach-Kontaktstift-Typ (wie CB-Typ); Biegung Reed-Biege-Reed-Typ; Runder Stift-Draht-Federbuchsen typ, röhrenförmiger Sockel-Stifttyp usw.
Rechteckige Steckverbinder werden mit Schlössern verriegelt, wie in "Abbildung 1: Umrisszeichnung von rechteckigen Steckverbindern vom Typ CD" gezeigt. Es wird durch die Verriegelung feder und den Flansch an der Seite der Schale verriegelt, der Aufbau ist einfach und die Bedienung ist bequem.
Die Dichtung vorrichtung des rechteckigen Verbinders ist an der Buchse angeordnet, und meistens wird das anorganische Sinter-Dichtung verfahren verwendet.

Haupt typ

Es gibt hauptsächlich die folgenden Arten von Rechteck steckverbindern:
1. CA-, CB-, CD-Rechtecksteckverbinder, hergestellt von der Elektronikindustrie.
2. Heutzutage werden meistens rechteckige Steckverbinder vom Typ CH verwendet.
3. J-förmige rechteckige Steckverbinder, die hauptsächlich von Unternehmen des Ministeriums für Luft- und Raumfahrt hergestellt werden.
4. Rechteckige Steckverbinder, hergestellt von Military Industry (GJB).
5. Rechteckige Steckverbinder, die gemäß den Normen der International Electrotechnical Commission (IEC) hergestellt werden.

Richtige Verwendung

Umgebungsbedingungen verwenden
1.1 Umgebungstemperatur: Dies bedeutet, dass es innerhalb der vom Produkt angegebenen Umgebungstemperatur verwendet werden sollte. Auch wenn die Umgebungstemperatur nicht hoch ist und das Produkt im Gehäuse arbeitet, führen die schlechten Wärmeableitung bedingungen und die Erwärmung anderer Komponenten dazu, dass die Umgebungstemperatur des Produkts viel höher ist als die äußere Umgebungstemperatur. Eine Verwendung über die angegebene Umgebungstemperatur hinaus kann auch die Metallbeschichtung oder den Isolator beschädigen.
1.2 Feuchtigkeit oder Wasser: Durch Feuchtigkeit oder Wasser bildet sich auf der Oberfläche des Isolators ein Wasserfilm, der die Isolation leistung verringert und sogar zu Fehlleitungen zwischen benachbarten Kontakten führt. Im Allgemeinen sollten Steckverbinder, die über längere Zeit bei hoher Luftfeuchtigkeit oder Wasserbedingungen verwendet werden, Dichtung verbinder verwenden.
1.3 Niedriger Luftdruck: Der Luftdruck nimmt unter Bedingungen in großer Höhe ab (außer in der versiegelten Kammer mit konstantem Luftdruck). Wenn das Produkt unter niedrigem Luftdruck steht, sinkt der mittlere Druck des Produkts. Wenn die übertragene Spannung höher ist als die Produkt spezifikationen, kann es zu einem elektrischen Ausfall und einem Ausfall kommen.
1.4 Korrosive Umgebung: Es bezieht sich auf die Atmosphäre um das Produkt herum, wenn es arbeitet, wie Salzsprühnebel auf dem Meer, Säure und Laugen im Lager für chemische Rohstoffe usw. Diese Bedingungen führen zu Korrosion und Erosion an den Metallteilen und Isolatoren des Steckverbinders Bei der Auswahl des Steckverbinders können Sie besondere Anforderungen an den Hersteller stellen oder Produkte auswählen, die diese Anforderungen erfüllen.
1.5 Mechanische Bedingungen: Bezieht sich auf die mechanischen Auswirkungen von Vibrationen, Stößen, Beschleunigungen usw., die gemäß den Parametern im Mikro-Rechteck-Steckverbindermuster ausgewählt werden. Tatsächlich sollte bei der tatsächlichen Verwendung nach dem Crimpen des Kabels und des Kontakts eine Klemme oder eine andere Methode verwendet werden, um das Kabel zu befestigen. Zu lange Kabel ohne Befestigung maßnahmen gefährden die Sicherheit des Kabels bei äußeren Kräften wie Vibration oder Stoß.In schweren Fällen bricht das Kabel und der Mikro-Rechteckstecker wird beschädigt.

Herstellungsverfahren für Kabelbäume

Die Verdrahtung methode bezieht sich auf die Art und Weise, wie das Kabel an den rechteckigen Stecker angeschlossen wird.
2.1 Crimpen:
Es hat eine hohe mechanische Festigkeit, gute elektrische Leistung und hohe Zuverlässigkeit.
2.2 Schweißen:
Hat den Vorteil der einfachen Bedienung. Es können jedoch leicht falsche Schweißnähte gebildet werden, die aufgrund von Schweißverfahren, Arbeitsraum und anderen Gründen nicht leicht zu finden sind.

Elektrische Eigenschaften

3.1 Übergangswiderstand:
Der Mikro-Rechteck-Steckverbinder mit verdrilltem Stift kann durch seinen Mehr punkt kontakt seine Kontaktsicherheit besser gewährleisten.
3.2 Nennspannung: Das heißt, die Nenn arbeitsspannung bezieht sich auf die Spannung, die zwischen den voneinander isolierten Komponenten über einen langen Zeitraum angelegt werden kann. Wird der Mikro-Rechteck-Steckverbinder längere Zeit mit einer Spannung über der Nennspannung betrieben, versagt das Isoliermaterial und beschädigt den Steckverbinder.
3.3 Bemessungsstrom: Das heißt, der Nennbetriebsstrom. Die Höhe des Nennstroms wurde bei der Produktentwicklung bestimmt. Ein zu hoher Strom führt zu einer übermäßigen Wärmeverteilung, beschädigt die Isolatoren und führt zu Fehlfunktionen. Erhöhen Sie den Gebrauchsstrom während des Gebrauchs nicht willkürlich. Um eine hohe Zuverlässigkeit zu erreichen, sollte auch auf den Derating-Einsatz geachtet werden, der in der Regel auf 75 bis 85 % des Nennstroms basiert.
3.4 Isolation widerstand: Er bezieht sich auf den Widerstandswert, der sich an der Oberfläche oder im Inneren eines Isolators bildet, nachdem dieser unter Spannung gesetzt wurde. Der Isolation widerstand hängt von den ausgewählten Materialien und den verwendeten Umgebungsbedingungen ab. Im Allgemeinen sinkt es bei hoher Temperatur oder Feuchtigkeit, daher sollte es gemäß den Vorschriften des Herstellers von Mikro-Rechteck-Steckverbindern verwendet werden.

Vorsichtsmaßnahmen für die Verwendung

1. Um eine zuverlässige Verbindung des Produkts zu gewährleisten, stellen Sie sicher, dass der Stecker während des Gebrauchs richtig eingesteckt ist. Führen Sie das Einführen nicht gewaltsam durch, wenn beim Einführen eine Anomalie auftritt.
2. Anschlüsse, die nicht eingesteckt oder verriegelt sind, können nicht eingeschaltet werden.
3. Das Derating der wichtigsten technischen Parameter des Produkts (siehe Produkt musterhandbuch für rechteckige Steckverbinder) sollte entsprechend den unterschiedlichen Anwendung bedingungen klargestellt werden, um die Betriebssicherheit zu verbessern.
4. Der rechteckige elektrische Steckverbinder ist ein Steckverbinder in Form einer kurzen Hülle, der nicht die Funktion hat, ein schräges Einstecken zu verhindern. Beim Einführen sollten Sie zuerst die Richtung ausrichten und dann langsam eindrücken, da die Twistnadel Zeit braucht, um die Position automatisch zu finden. Es wird empfohlen, beim Einsetzen oder Trennen des Steckers mit den Augen zu beobachten und vorsichtig vorzugehen, um ein übermäßiges Verkanten des Produkts zu vermeiden. Versuchen Sie nicht, es durch seitliches Schütteln herauszuziehen. Vermeiden Sie insbesondere eine übermäßige Durchbiegung im Moment des Einsetzens oder Trennens, da sonst die Stifte, Buchsen, das Gehäuse und andere Komponenten beschädigt werden können.
5. Vermeiden Sie während des Gebrauchs eine Belastung der Kabelwurzel, um ein Herausfallen oder Brechen des Kabels zu verhindern.
6. Bei abgedichteten rechteckigen elektrischen Steckverbinder produkten mit Glasisolatoren als Träger sollten die Schweißanschlüsse während des Schweißens nicht nach Belieben bewegt und beim Herausziehen nicht von einer Seite zur anderen geschüttelt werden. Es sollte auch vorsichtig behandelt werden.
7. Für häufig gesteckte und nicht gesteckte Anwendungen können bei Bedarf Konverter, Transferkabel oder Schrägsteckverbinder verwendet werden.
8. Vermeiden Sie bei Steckverbindern, die gelötet werden müssen, eine Beschädigung des Steckverbinders durch zu hohe Lötkolbentemperatur oder lange Lötzeit.
9. Beim Platzieren des Steckers sollte der Stecker gut eingesteckt oder eine Staubschutzhülle angebracht werden.
10. Verwenden Sie zum Installieren des Zubehörs des Steckverbinders passendes Montagewerkzeug, um eine Beschädigung der Schrauben oder Muttern durch zu hohes Drehmoment zu vermeiden. Wenn das Installation zubehör ein Lösen verhindern soll, wird empfohlen, die erforderlichen Maßnahmen gegen das Lösen zu treffen (wie das Anbringen von elastischen Unterlegscheiben usw.).

Standard rectangular connector	Whether connecting 6V or 6kV, we can provide standard rectangular connectors that meet your requirements. Our standard rectangular connectors have fool-proof design options, locking features, color error-proofing and various materials. Just select the characteristics required by your application, triple lock power connector, multiple MATE-N-LOK connectors, and Dynamic series connectors Stromanschluss mit dreifacher Verriegelung      VAL-U-LOK-Anschluss      Steckverbinder der dynamischen Serie      METRIMATE-Anschluss      Mini-MATE-N-LOK-Anschluss      Kleiner universeller MATE-N-LOK-Stecker
Rechteckiger Stromanschluss	Stromanschluss mit dreifacher Verriegelung, Hochtemperatur-Platinen anschluss Der hochtemperaturbeständige Triple-Lock-Stromanschluss stecker wird in den entsprechenden Stecker gesteckt. Sie bieten mehrere Optionen. Stromanschluss mit dreifacher Verriegelung: Glühdrahtkappe Die Glühdrahtkappe (GWT, V0, NF 750°C) wird in den entsprechenden Stecker eingesteckt. Sie sind mit Stiftklemmen ausgestattet und bieten eine Vielzahl von Optionen.   STD-Temperatur-Netzteil, doppelt verriegelter Platinen anschluss Der Standard-Temperatur-Double-Lock-Stromanschluss wird in den entsprechenden Stecker eingesteckt. Das Verriegelungsstück ist für Stecker- und Buchsenenden geeignet, um sicherzustellen, dass das Terminal an Ort und Stelle ist und das Terminal nicht herunterfällt.

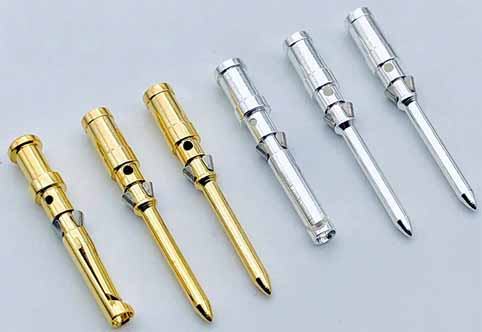

Stifte für rechteckige Anschlüsse	Unsere HDC-Einsätze entsprechen der europäischen Norm EN45545 für Schienenfahrzeug materialien und -produkte in Bezug auf die Flammwidrigkeit. Es erfüllt die R22- und R23-Anforderungen der HL3-Ebene. Diese Serie modularer Einsätze verwendet nur einen Steckverbinder zur Übertragung von Signalen, Daten und Energie und bietet darüber hinaus eine hohe Flexibilität bei der Konfiguration von Bahnsteck systemen.
