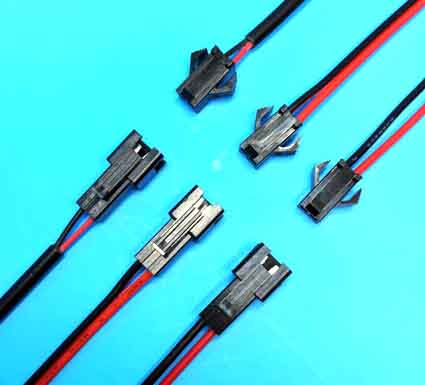

Der Hersteller des Board-to-Board-Steckverbinders erklärt Ihnen, wie Sie den Steckverbinder auswählen sollen. Es gibt viele Arten von Anschlüssen. Übliche Typen sind: Kommunikation schnittstellen anschlüsse, Verdrahtung anschlüsse, Wire-to-Board-Anschlüsse und Board-to-Board-Anschlüsse. Jede Kategorie kann in mehrere Kategorien unterteilt werden, z. Board-to-Board-Anschlüsse umfassen Stiftleisten, Buchsenleisten usw.; Zu den Wire-to-Board-Anschlüssen gehören FPC-Anschlüsse, IDC-Buchsen, einfache Hornbuchsen usw.

Aus welchen Winkeln sollten wir bei der Auswahl eines Steckverbinders den für das Produkt geeigneten Steckverbinder berücksichtigen?

1. Stifte und Abstand
Die Anzahl der Stifte und der Abstand zwischen den Stiften bilden die Basis für die Auswahl der Steckverbinder. Die Anzahl der für den Anschluss ausgewählten Pins hängt von der Anzahl der Signale ab, die angeschlossen werden müssen. Bei einigen Patch-Anschlüssen sollte die Anzahl der Pins in den Patch-Headern, wie in der folgenden Abbildung gezeigt, nicht zu hoch sein. Da beim Löten der Bestückungsmaschine aufgrund der hohen Temperatur der Verbindungsplastik erwärmt und verformt wird und sich der Mittelteil ausbaucht, was zu einem falschen Löten der Stifte führt. Unser P800Flash-Programmierer verwendete diesen Pin-Header und den weiblichen Header, um die Board-to-Board-Verbindung in der frühen Entwicklungsphase herzustellen. Infolgedessen wurden die Stifte des Prototyp-Headers großflächig verlötet. Nach dem Wechsel zu 2-Stift-Headern mit halbierten Stiften gab es kein falsches Löten.

Heutzutage entwickeln sich elektronische Geräte in Richtung Miniaturisierung und Präzision, und die Stiftteilung des Steckverbinders hat sich ebenfalls von 2,54 mm auf 1,27 mm und dann auf 0,5 mm geändert. Je kleiner die Bleipeche sind, desto höher sind die Anforderungen an den Produktionsprozess. Der Leitungsabstand sollte durch die Produktion des Unternehmens auf Prozessebene bestimmt werden, blind geringen Abstand zu verfolgen.
